卡通风格手持射线玩具枪结构设计

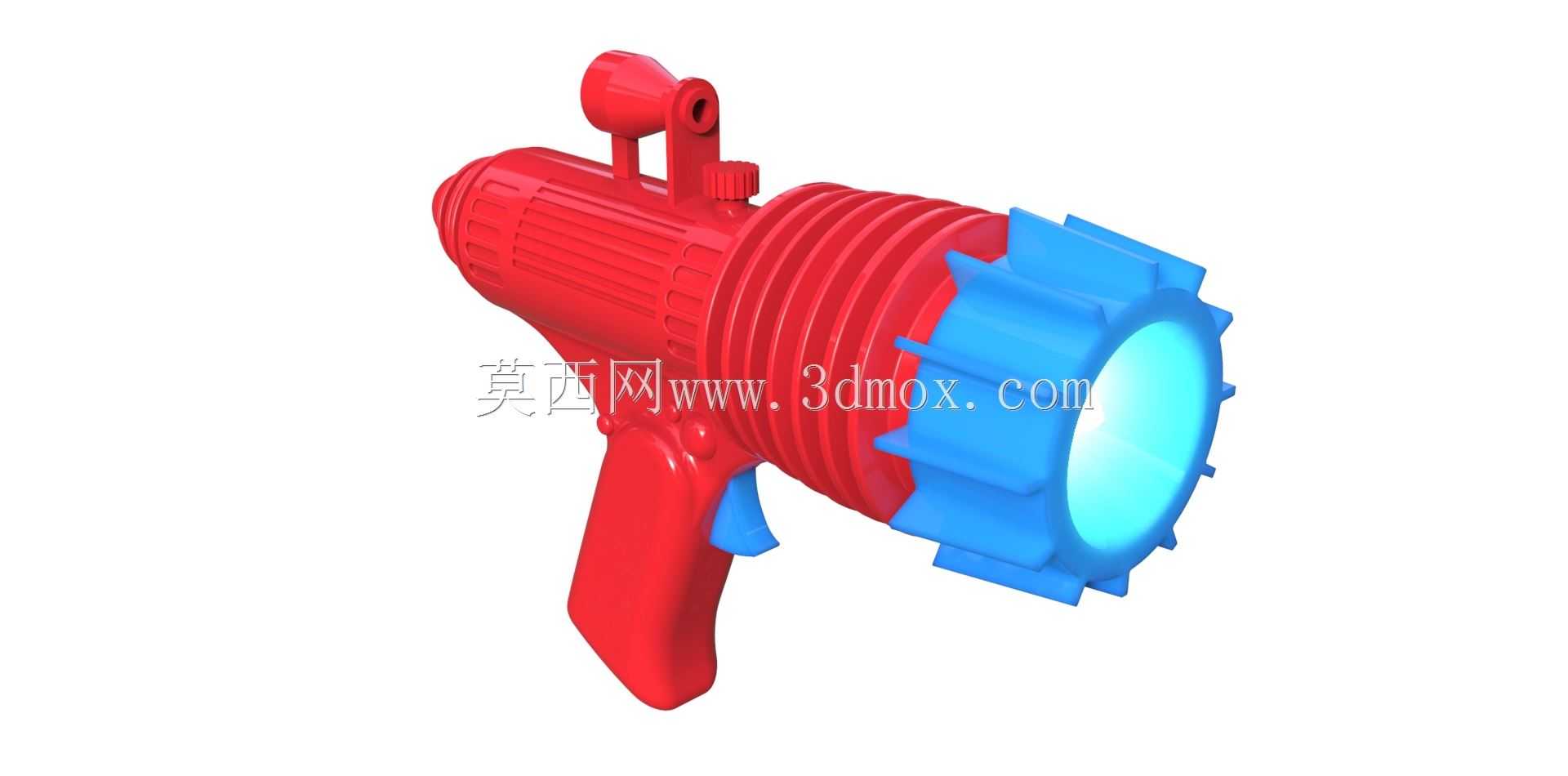

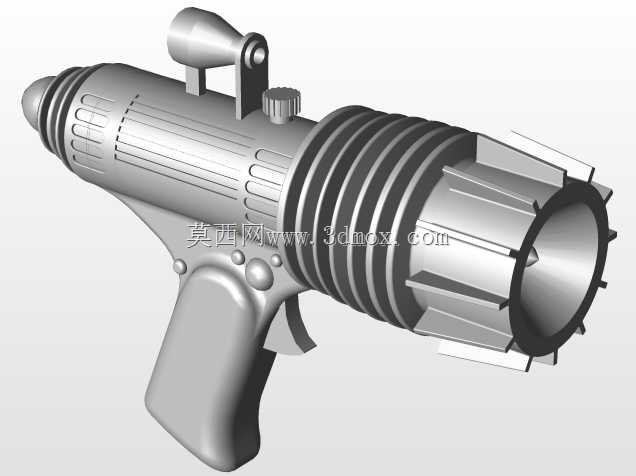

　　这款手持类玩具造型的射线枪结构，在设计之初就瞄准了儿童玩具、影视道具、主题展陈互动装置这几类核心应用场景，整体结构完全围绕手持操作的人机工程逻辑搭建，没有冗余的外露结构件，所有边角都做了R3以上的圆角过渡，避免尖锐棱边带来的使用安全隐患。从功能特性来看，前端的蓝色发射端结构预留了发光组件的安装腔，内部可以容纳纽扣电池组、LED发光板以及对应的导光结构，发射口的内凹弧面专门做了散光纹理设计，能够让内置光源的光线均匀扩散，模拟出能量射线发射的视觉效果，不会出现局部亮斑或者光线直射人眼的问题。枪身主体的红色外壳采用上下分壳的结构设计，分模线沿着枪身侧面的中线布置，既方便注塑生产时的脱模操作，也能让后期装配时的螺丝连接位全部隐藏在枪身内侧，外观面不会露出连接结构，保证整体造型的完整性。握把部分的弧度完全贴合成年人与大龄儿童的手掌握持曲线，握把厚度控制在32mm，握持区域的表面做了细密的防滑筋条设计，筋条高度0.8mm，间距2mm，既能够提升握持时的摩擦力，也不会因为筋条过于突兀影响握持舒适度。扳机位置的转动轴采用φ4mm的销轴结构，扳机与握把之间预留了12mm的手指操作空间，能够适配不同粗细的手指操作，扳机的按压行程设计为8mm，按压到位后会触发内部的微动开关，同步触亮前端的发光组件，同时可以根据需求加装蜂鸣器模块，模拟发射时的音效。枪身上部的瞄准结构采用简易的准星照门设计，准星高度10mm，照门的缺口宽度3mm，虽然是玩具属性的结构，

　　但瞄准基线的对齐逻辑完全参考了常规手持设备的瞄准设计，能够提升互动游玩时的代入感。枪身中部的环状褶皱结构除了造型装饰作用之外，还能够提升外壳的结构强度，当枪身发生意外跌落时，环状的加强筋结构能够分散冲击力，避免外壳出现开裂破损，褶皱的深度控制在2mm，不会因为结构过深导致注塑时出现缩痕问题。前端蓝色发射头与红色枪身采用卡扣加定位柱的连接方式，定位柱直径2mm，长度6mm，装配时能够快速对齐位置，卡扣的扣合量设计为1.2mm，既保证连接的牢固性，也方便后期拆卸更换内部的电子组件，不需要额外的螺丝连接，提升装配效率。整体结构的安装边界充分考虑了手持操作的活动范围，枪身总长度控制在220mm，发射头最大直径90mm，握把长度110mm，

　　整体重量控制在150g以内，长时间手持也不会产生明显的负重感。在结构设计过程中，所有的壁厚都统一控制在2.5mm，符合ABS塑料注塑成型的工艺要求，筋位厚度控制在壁厚的0.6倍，避免注塑过程中出现表面缩印，所有的装配止口都做了0.2mm的间隙配合，既能够保证上下壳装配后的贴合度，也不会因为公差累积出现装配错位的问题。枪身内部预留了足够的走线空间，电子组件的安装位都设计了对应的定位卡槽，不需要额外打胶就能够固定电池、电路板、开关等组件，提升生产装配的效率，也方便后期的维修更换。这类结构除了作为量产儿童玩具的结构原型之外，还可以等比例放大后作为主题乐园的互动道具、科幻题材影视的拍摄道具，也可以简化内部结构后作为3D打印的创客作品，

　　适配不同的使用需求。针对不同的应用场景，还可以对结构进行快速调整，比如作为低龄儿童玩具时，可以取消内部的电子组件，将整体结构改为一体化的吹塑成型，进一步降低生产成本，提升结构的抗摔性能；作为影视道具时，可以在枪身内部加装烟雾模块，配合发光组件实现更逼真的发射效果；作为展陈互动装置时，可以在结构内部加装感应模块，实现对准特定目标后触发对应互动效果的功能。整个结构的设计没有追求复杂的机械传动结构，全部围绕实用、安全、易生产的核心逻辑展开，所有的造型特征都服务于功能需求，没有为了造型牺牲结构合理性，也没有为了简化结构牺牲使用体验，在玩具类产品的结构设计中，这种平衡造型与工艺、功能与成本的设计思路，能够很好地适配批量生产的需求，也能够给同类手持互动设备的结构设计提供参考。
