四组双背哈尔巴赫阵列实验发电装置结构

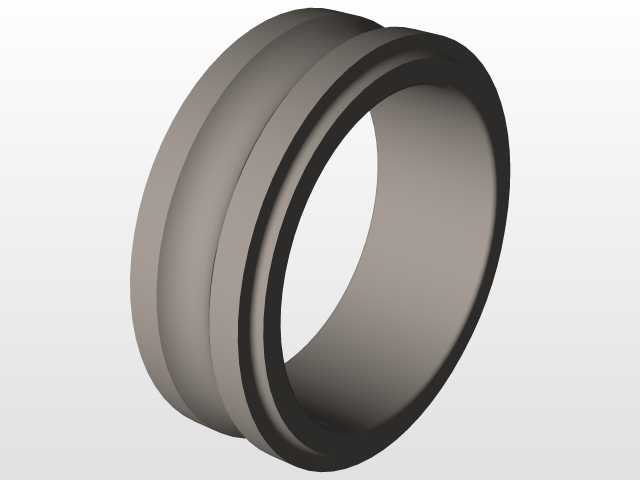

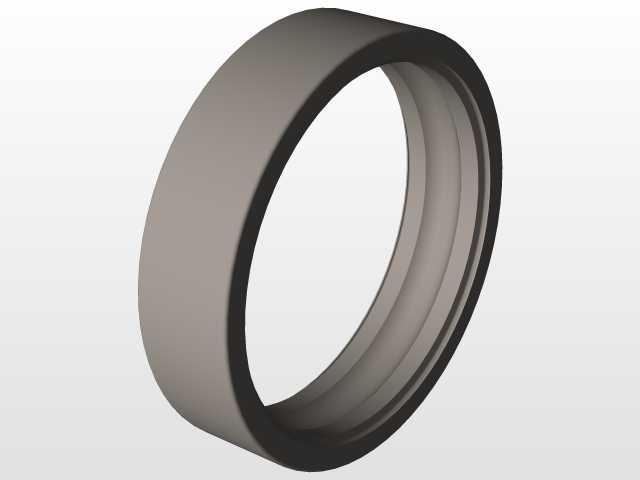

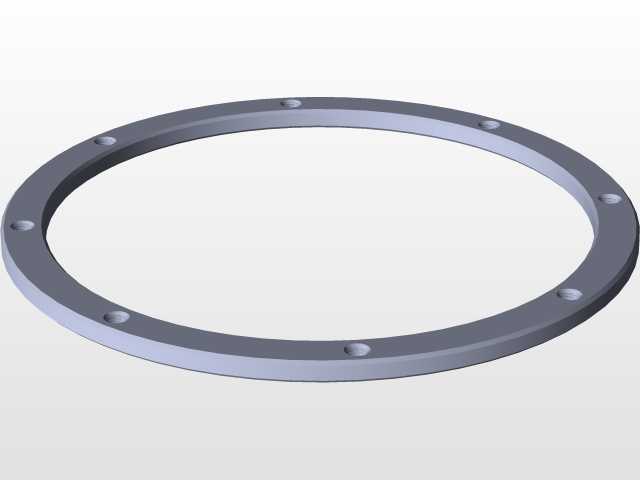

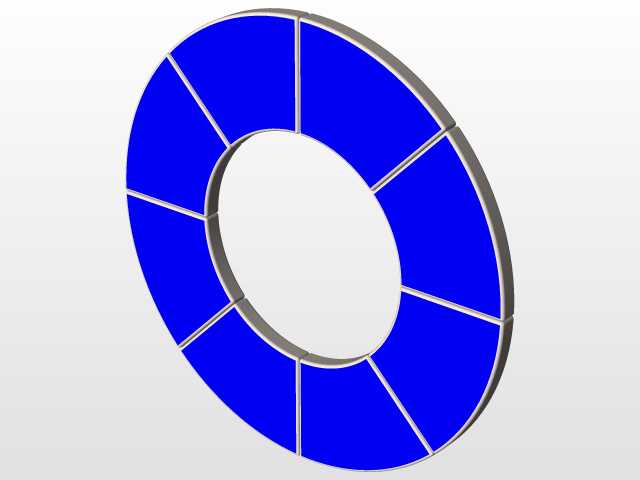

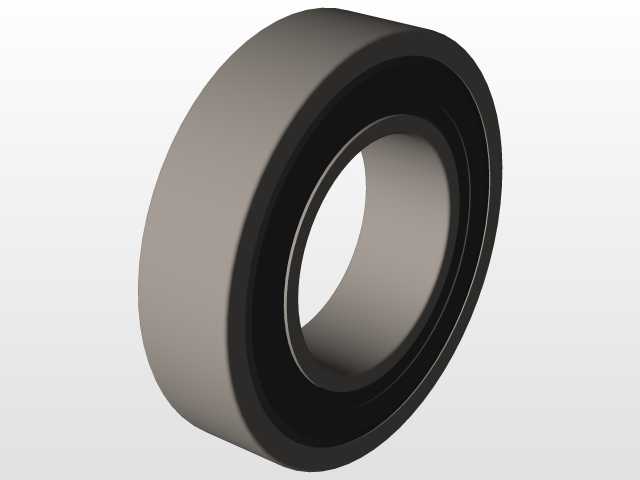

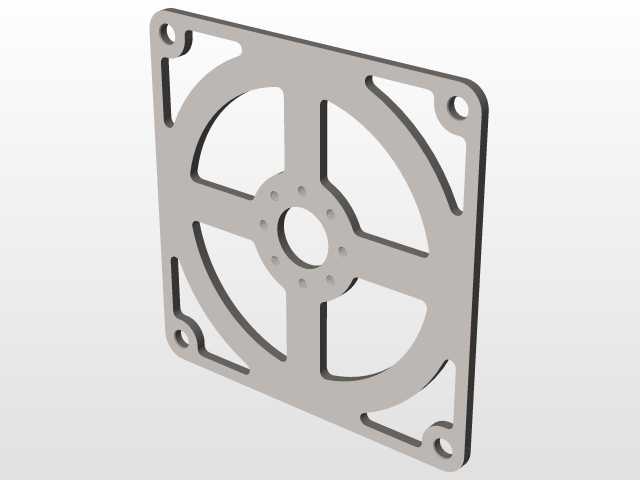

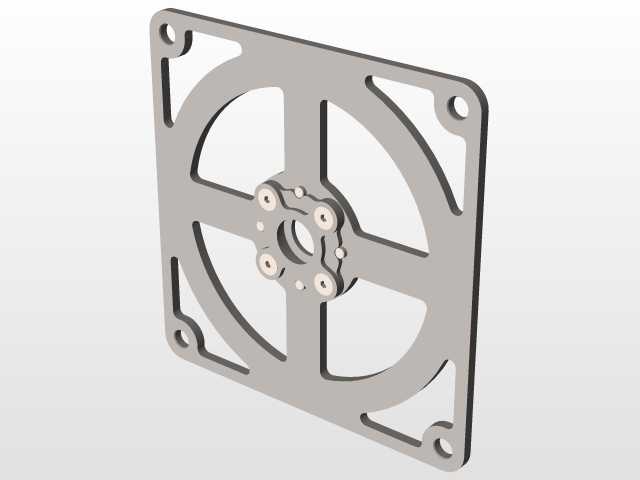

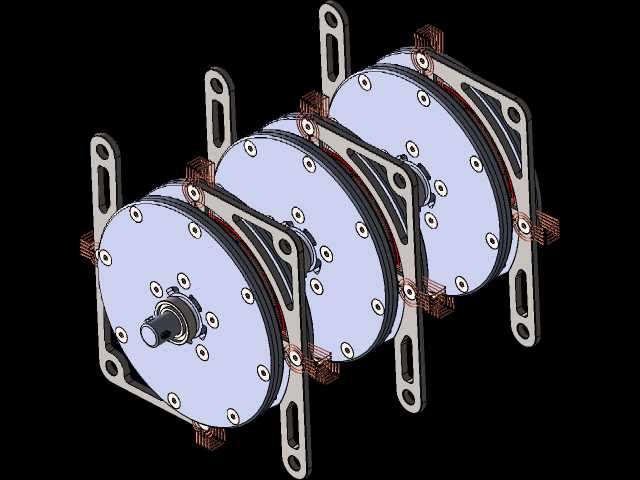

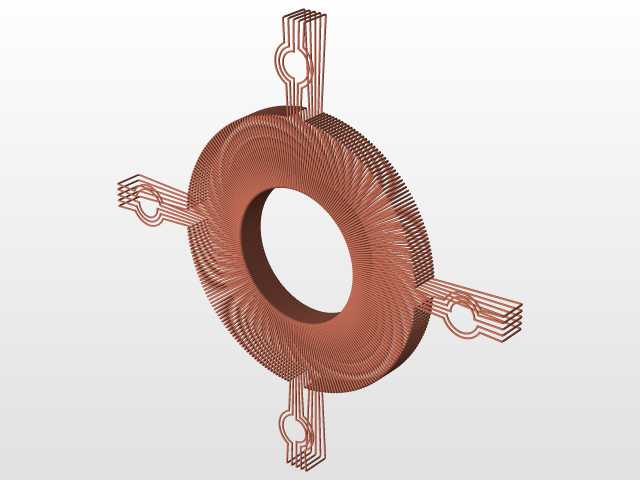

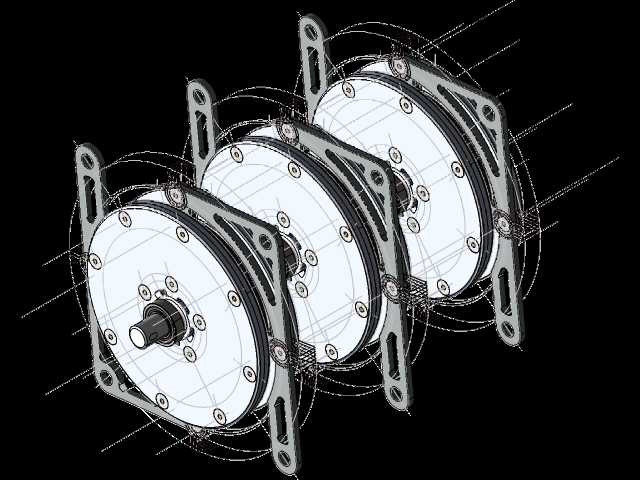

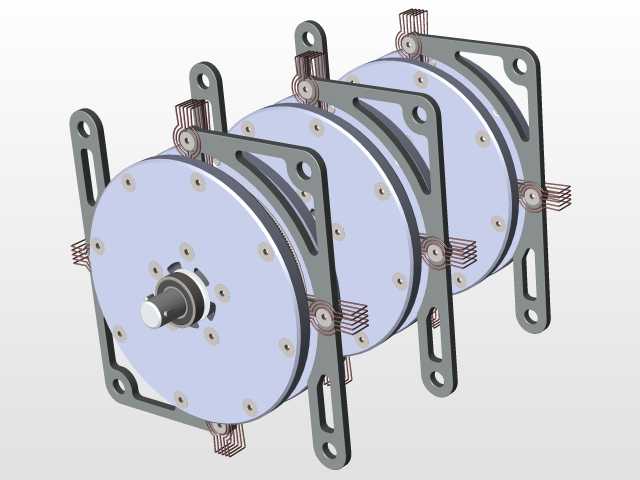

该结构为实验场景下设计的多单元集成发电装置，主要面向高校新能源实验室、小型分布式发电原理验证、特种低功耗供电模块研发等应用场景，可用于验证哈尔巴赫磁阵列在发电结构中的磁能利用效率、多单元串联输出特性，也可作为小型便携发电设备的核心结构原型，适配野外低功耗传感节点供电、小型实验台动能回收等实际使用需求。装置采用四组发电单元同轴串联排布的结构形式，每组单元均采用双背对背哈尔巴赫磁体阵列设计，这种磁路排布方式可以将磁场最大限度集中在线圈切割区域，大幅降低磁体背侧的漏磁损耗，相比传统径向磁路的发电结构，在相同磁体用量下可提升约两成的磁通量利用率，同时减少磁组对外围金属结构件的磁干扰，降低结构件的导磁损耗。每组发电单元都采用独立的定子线圈支架与转子磁体固定结构，单元之间通过带安装耳的隔板实现定位分隔，隔板上的长圆形安装孔可适配不同安装基准的固定需求，既可以实现多单元的紧密串联排布，也可根据实际输出功率需求灵活增减串联的单元数量，调整整体装置的输出能力。整体结构采用扁平化圆盘式设计，每组单元的轴向厚度控制在紧凑范围内，四组串联后的整体轴向长度可适配多数小型实验舱、便携设备的内部安装空间，径向尺寸围绕磁组与线圈的最优配合直径设计，外围的安装支架向外延伸出带固定孔的支耳，支耳上的长圆孔可兼容一定范围内的安装位置误差，降低安装基座的加工精度要求。设计过程中优先考虑了磁路的闭合效率与结构的装配便利性，每组磁体阵列都采用定位卡槽实现周向固定，避免转子转动过程中磁体移位，线圈绕组采用分层排布的方式嵌入定子支架，预留了足够的散热间隙，可保障长时间实验运行过程中的热量散出，相邻单元之间的隔板采用非导磁材质设计，阻断单元之间的磁路串扰，保证每组发电单元都能独立工作在最优磁路状态。该结构可通过输入轴连接外部动力源，包括小型风力驱动叶轮、人力驱动结构、实验台动力输出端等，将输入的旋转动能转化为电能输出，多单元串联的结构可根据转速区间灵活调整接线方式，实现不同电压等级的电力输出，满足不同实验场景下的用电需求。
