立式单缸往复式蒸汽动力装置结构

这款立式蒸汽动力装置，是经典往复式热力机械的具象化结构呈现，在工业发展历程中曾作为核心动力源，广泛应用于早期小型工厂动力输出、教学演示教具制作、复古动力爱好者的收藏与实操场景，也可作为小型船舶、老式机械展品的动力配套单元，还原第一次工业革命时期的动力运作逻辑。

从实际用途来看，该装置通过蒸汽膨胀做功将热能转化为旋转机械能，可稳定输出低转速大扭矩的动力，适配对转速要求不高、需要持续平稳动力输出的场景，在教学场景中能够直观演示曲柄连杆机构的运动转换过程，帮助学习者理解活塞往复运动到圆周运动的转化原理；在复古动力复刻场景中，搭配小型蒸汽锅炉即可实现真实运转，满足爱好者的实操与展示需求。

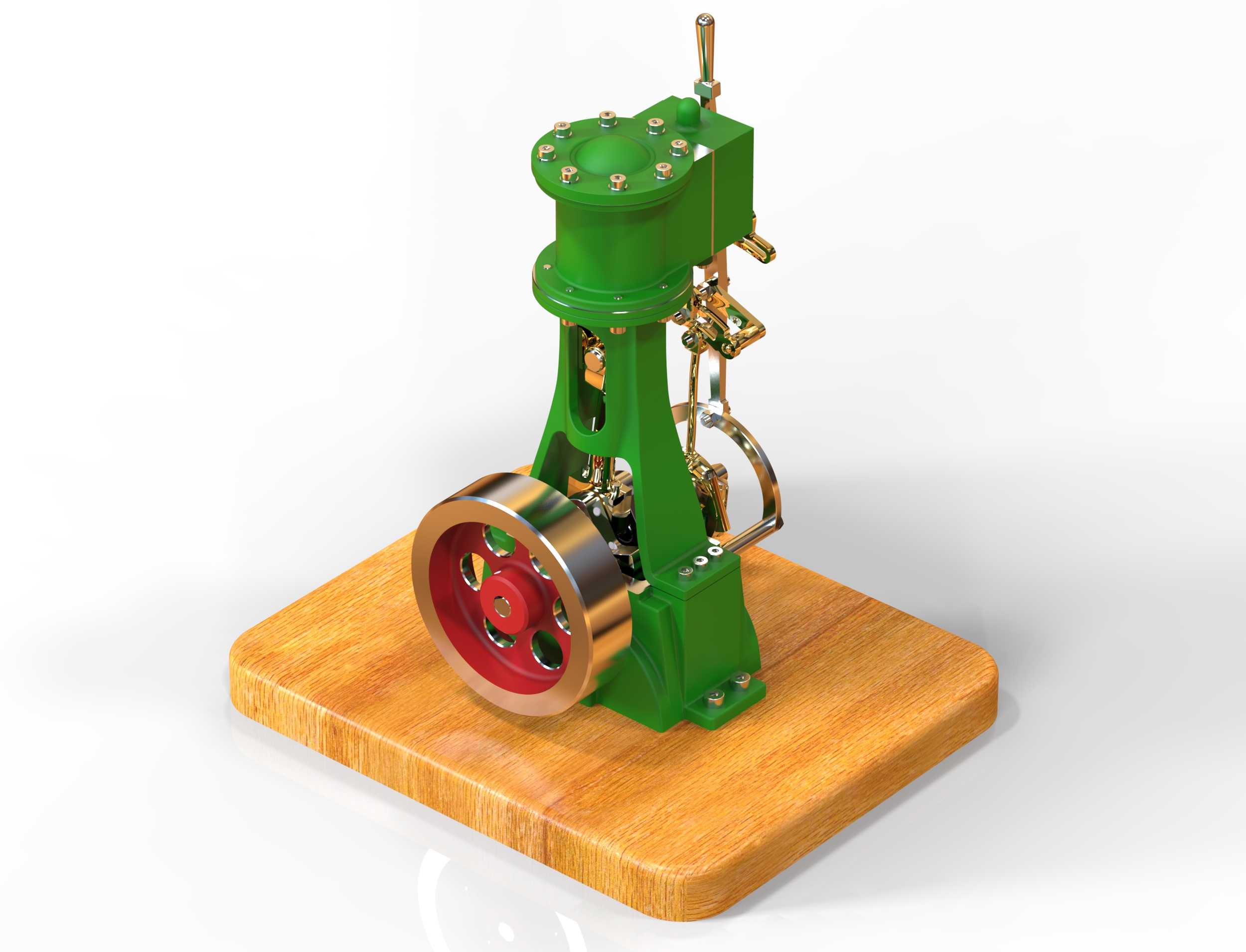

产品功能特性上，采用立式排布结构，整体重心沿竖直方向分布，大幅缩减了水平方向的安装占用空间，机身采用立式铸造型支架作为承载主体，将气缸、配气机构、传动曲柄、飞轮部件沿竖直轴线依次整合，配气阀组集成在气缸侧部，能够精准控制蒸汽的进排时序，保证活塞往复运动的节奏稳定；底部的飞轮采用大直径轮缘结构，依靠自身转动惯量抵消曲柄连杆机构的死点冲击，让动力输出更加平顺，金属材质的配气连杆与曲柄部件采用铰接连接，运动副间隙控制合理，运转过程中卡滞风险低，传动效率稳定。

设计思路上，整体遵循经典立式蒸汽机的成熟架构，将气缸竖直布置在支架上部，活塞竖直向下运动直接连接十字头与曲柄连杆，省去了复杂的转向传动结构，缩短了动力传递路径，减少了传动过程中的能量损耗；气缸端盖采用螺栓紧固的密封结构，能够承受一定的蒸汽工作压力，保证做功腔的密封性；侧置的操纵杆可直接控制配气阀的开度，实现动力输出大小的手动调节，操作逻辑直观简便。

外形尺寸与安装边界方面，整体结构以底部木质安装平板为承载基座，基座为矩形平整结构，安装时只需保证基座平面水平固定即可，无需额外复杂的调平结构；竖直方向的总高度控制在适配桌面展示与小型设备安装的范围，水平方向的最大外轮廓由底部飞轮的直径决定，飞轮外侧预留了足够的安全运转间隙，安装时只需在飞轮侧预留不小于轮缘半径的操作与安全空间，即可保证装置运转时无周边干涉，支架底部与安装基座采用多点螺栓紧固，连接牢靠，能够抵消运转过程中产生的往复振动，保证长时间运转的结构稳定性。
