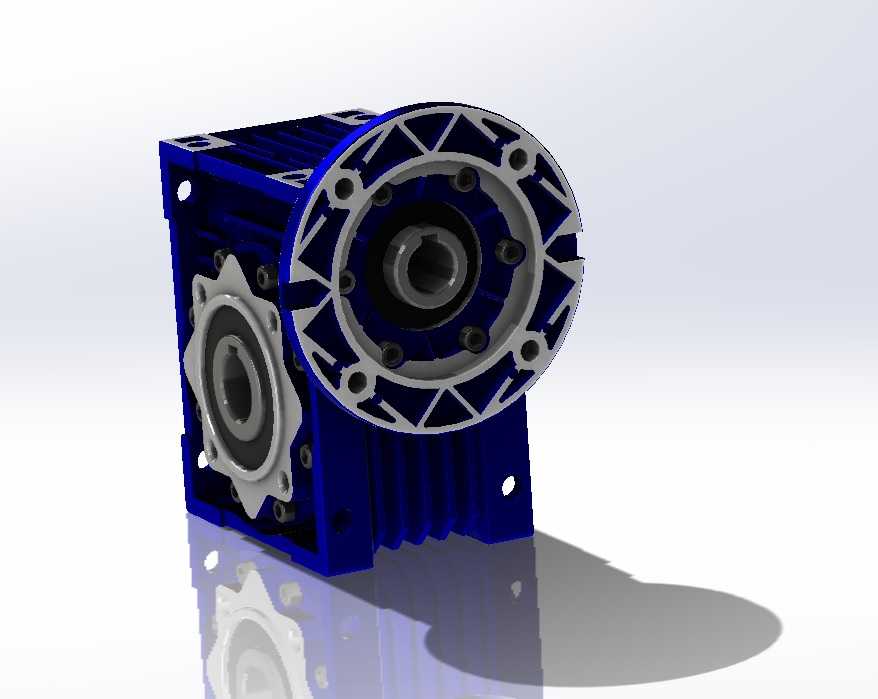

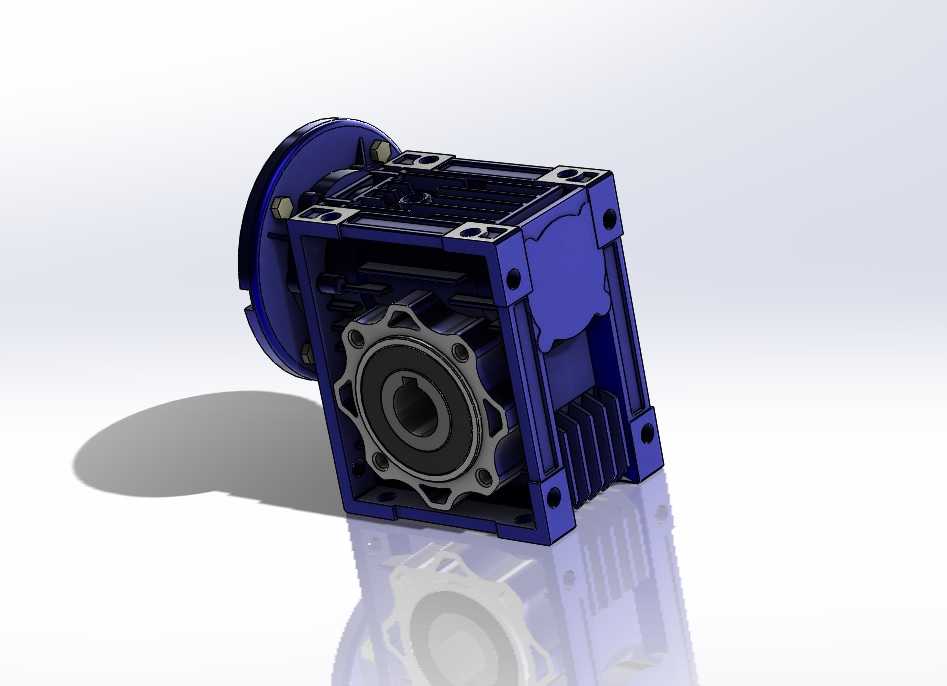

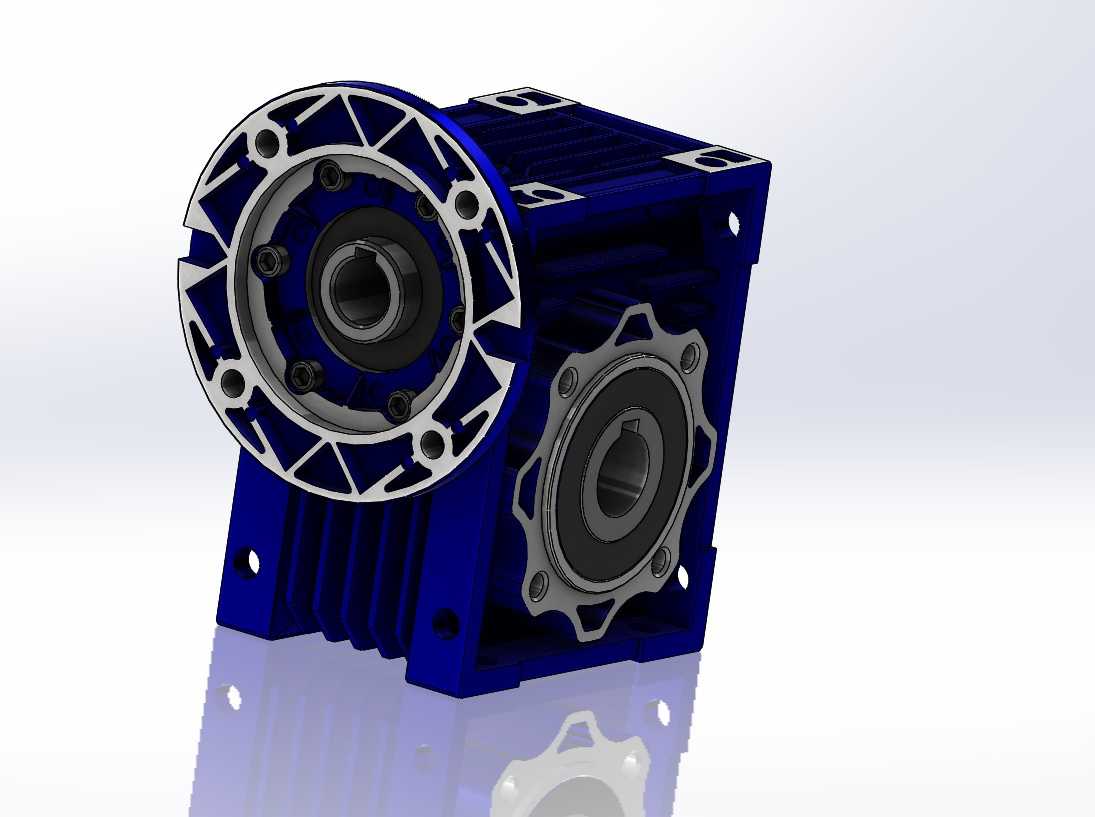

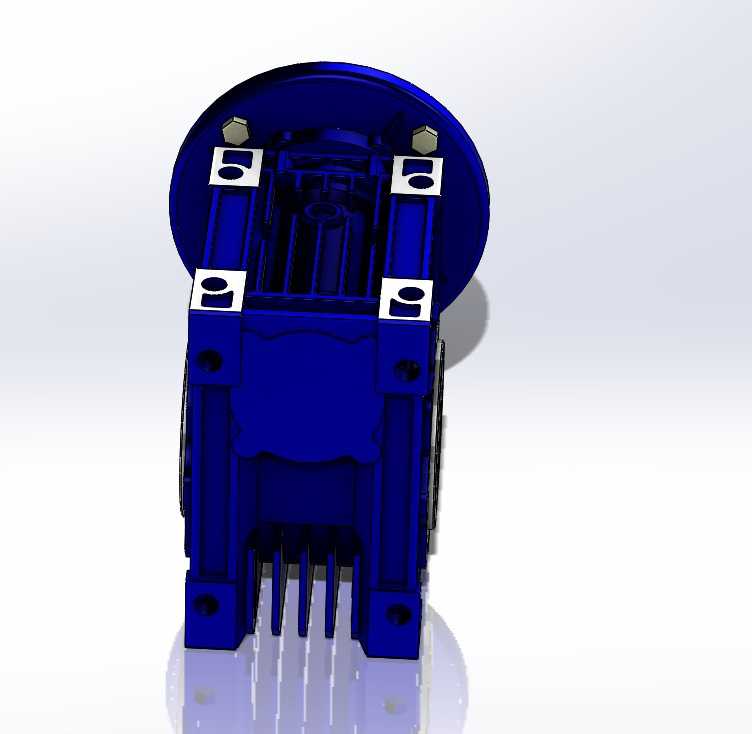

蓝色铝合金外壳蜗轮蜗杆减速装置

这款蜗轮蜗杆减速装置是工业传动系统中常用的动力匹配部件，核心作用是在原动机与工作机之间实现转速降低、扭矩放大的传动需求，适配各类需要低转速大扭矩输出的工业场景。从应用场景来看，这类减速装置可广泛配套在自动化生产线输送机构、食品包装机械传动辊、小型物流分拣设备、光伏组件追踪支架、小型农用机具传动端，也可用于中小型机床进给机构、舞台升降设备、商用卷帘门驱动系统中，能够在空间紧凑的安装环境下完成动力传递，适配水平、垂直等多方向的安装布局。

从功能特性来看，该装置采用单级蜗轮蜗杆传动结构，传动比可达1:25，运行过程中具备反向自锁特性，即输出端无法反向驱动输入端，能够在起重、升降类应用场景中避免负载下坠风险，提升设备运行安全性；箱体采用高强度铝合金压铸成型，外壳表面做深蓝色氧化喷涂处理，兼具轻量化与耐腐蚀特性，相比传统铸铁箱体重量降低40%以上，散热筋结构沿箱体轴向均匀分布，能够在连续运行过程中快速导出内部摩擦产生的热量，降低润滑油温升，延长内部构件使用寿命。输入端与输出端均采用法兰式安装接口，输入端法兰适配标准IEC系列电机直连安装，无需额外加装联轴器，输出端为空心轴结构，可直接套接在负载轴上，也可根据需求加装输出轴法兰、扭力臂等附件，适配不同的安装固定需求。

从设计思路来看，该结构优先考虑安装空间的紧凑性，将蜗轮与蜗杆的啮合中心距做了优化压缩，整体外形呈方正的箱体结构，安装孔位采用对称式布局，既可以通过箱体底部的安装脚做卧式固定，也可以通过端面法兰做立式安装，适配不同设备的安装空间限制。内部蜗轮采用锡青铜材质离心铸造而成，蜗杆采用合金钢渗碳淬火处理，齿面经过精磨加工，啮合间隙控制在极小范围内，既保证了传动过程的平稳性，降低运行噪音，也能提升耐磨性能，延长设备维护周期。在安装边界设计上，输入端法兰的止口直径、安装孔位中心距均符合通用电机安装标准，输出空心轴的孔径、键槽尺寸匹配常规负载轴规格，箱体各安装面的平面度经过精加工处理，能够保证安装后输入与输出轴的同轴度，避免额外的偏载损耗。箱体上预留有注油孔、油位观察孔与放油孔，方便日常维护时更换润滑油、观察油位状态，密封件采用耐油橡胶骨架油封，能够有效防止润滑油渗漏，同时阻挡外部粉尘进入箱体内部，适配多粉尘的工业车间使用环境。
