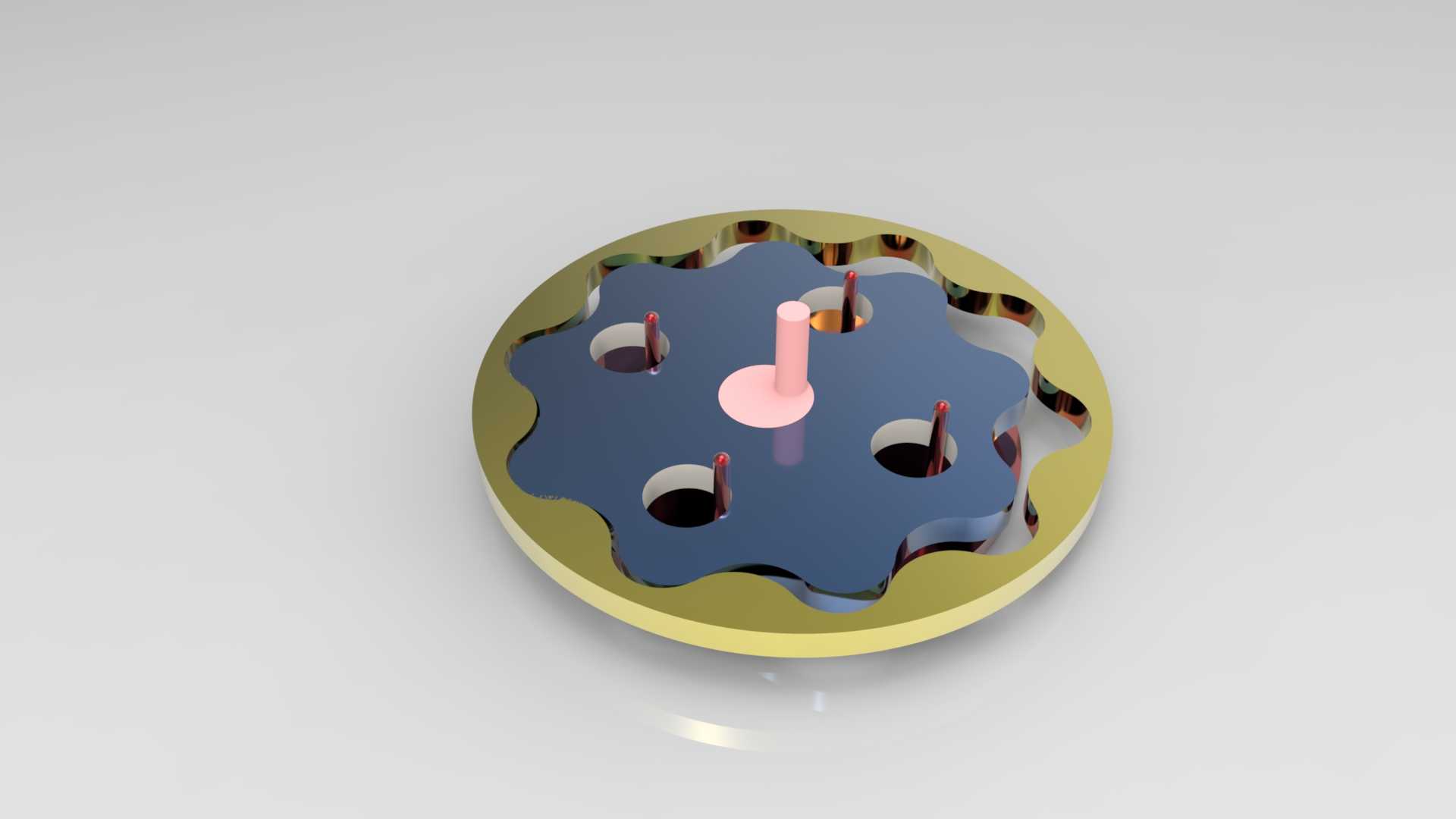

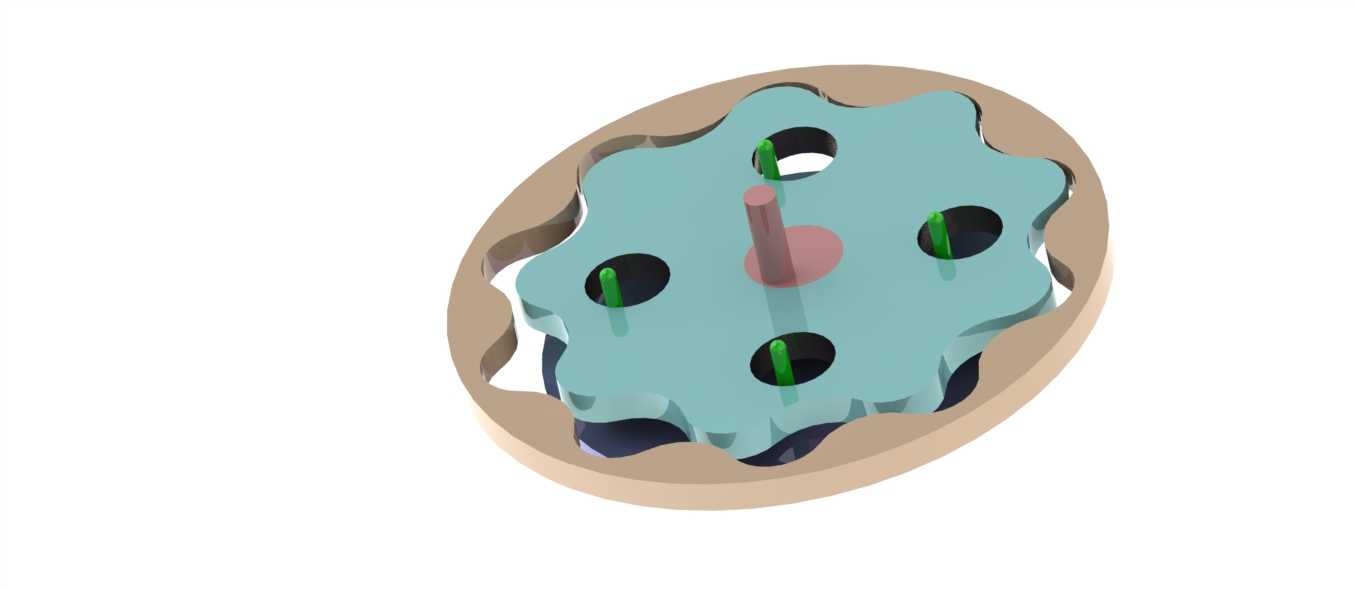

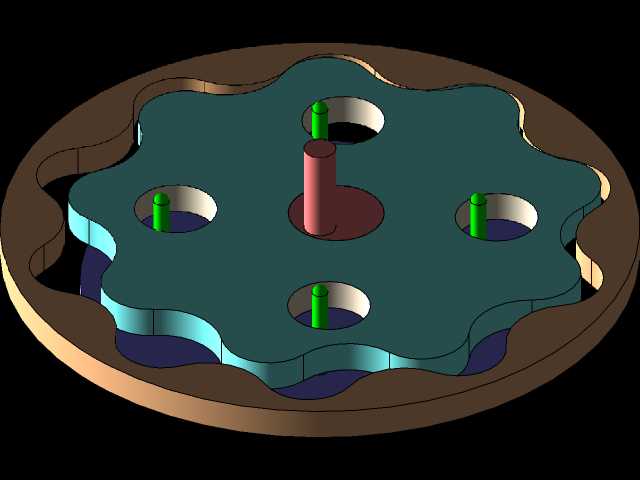

紧凑型摆线减速传动机构三维结构

这款摆线减速传动机构，是面向小空间精密传动场景开发的动力传递部件，可广泛应用于轻工自动化生产线、小型输送设备、精密检测仪器、医疗辅助器械、智能家居传动模块等对安装空间、传动平稳性有较高要求的领域，核心作用是匹配高转速低扭矩的动力输入源，通过少齿差传动原理实现大减速比的动力输出，同时降低输出轴转速、提升输出扭矩，满足末端执行部件的低速大扭矩驱动需求。

从功能特性来看，该机构仅设置三个核心运动部件，大幅减少了传统多级齿轮减速结构的零件数量，有效降低了传动过程中的摩擦损耗与故障概率，运行过程中多组柱销同时参与啮合传动，具备更强的抗冲击过载能力，传动噪音远低于同减速比的普通齿轮减速结构，传动精度保持性更好，长期运行下的回程误差增量极小，适合需要频繁正反转、启停的传动工况。

设计过程中，核心围绕少齿差摆线啮合原理展开，输入轴集成整体式偏心凸轮结构，搭配滚柱轴承总成直接驱动摆线盘做平面行星运动，省去了传统摆线减速机中额外的偏心套、分离式轴承等冗余零件，摆线盘的齿廓曲线经过修形优化，既保证了啮合过程的顺滑无卡滞，又能让各啮合柱销均匀承受载荷，避免局部应力集中导致的零件过早磨损；低速输出轴总成通过柱销结构直接与摆线盘联动，将摆线盘的行星运动转化为输出轴的定轴转动，动力传递路径短，传动效率更高。

在外形与安装边界设计上，该机构采用圆盘式扁平化布局，整体轴向尺寸远小于同功率等级的圆柱齿轮减速器、蜗轮蜗杆减速器，径向轮廓为规则圆形，可直接通过外圈法兰实现端面安装固定，不需要额外设计复杂的安装支架；输入轴位于机构中心位置，采用圆柱轴伸结构，可直接与伺服电机、步进电机等常规动力源的输出轴通过联轴器直连，输出端可根据安装需求适配轴孔连接、法兰连接等多种接口形式，安装适配性强，能够嵌入到各类紧凑空间的设备内部，不会占用过多的设备安装空间，同时各运动部件均内置在壳体内，外侧仅预留输入、输出连接位，可有效避免外界粉尘、碎屑进入传动腔，降低日常维护频次。
