便携式手动管子切割工具结构设计

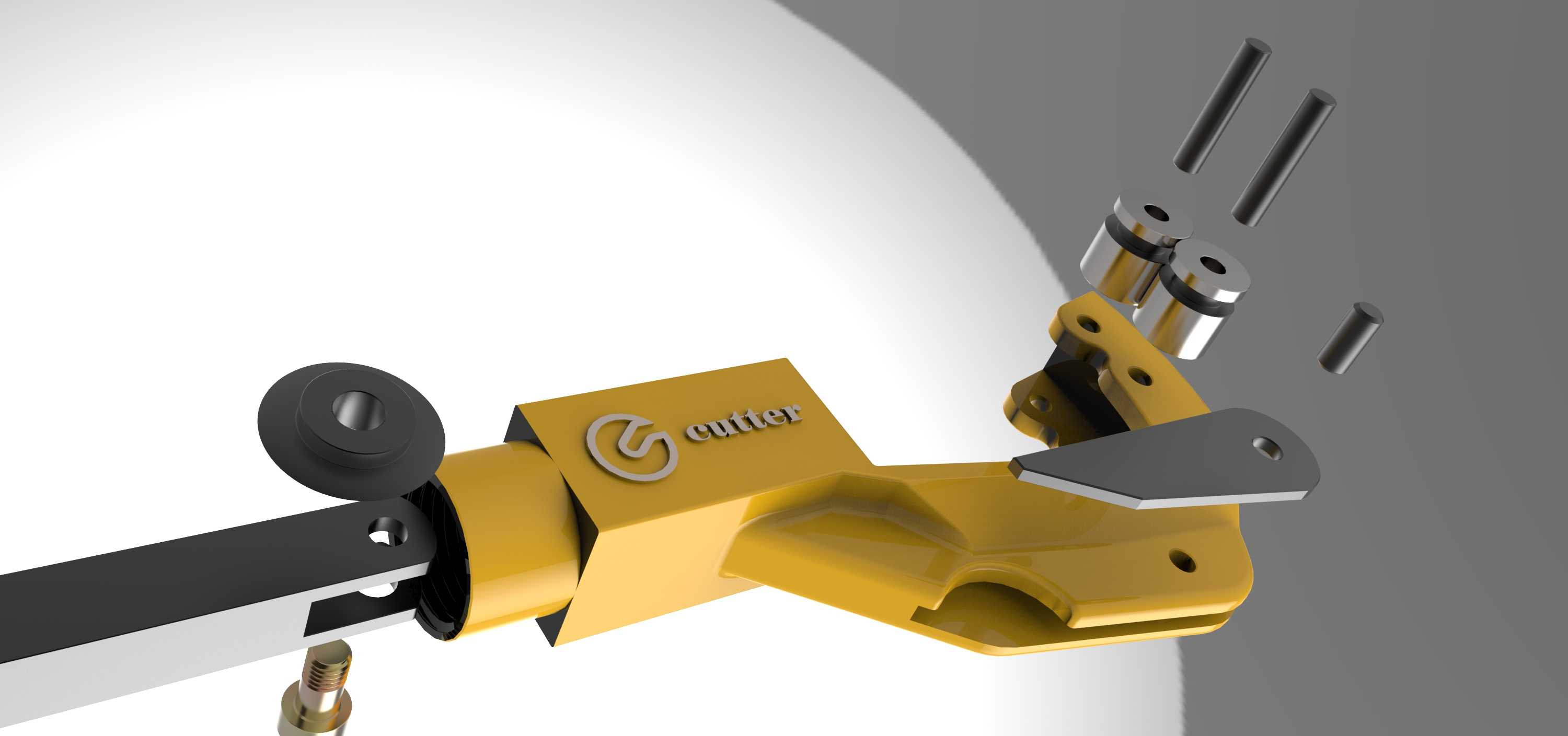

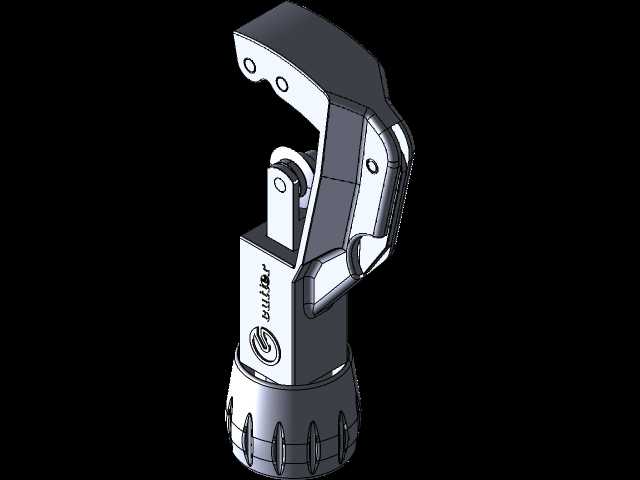

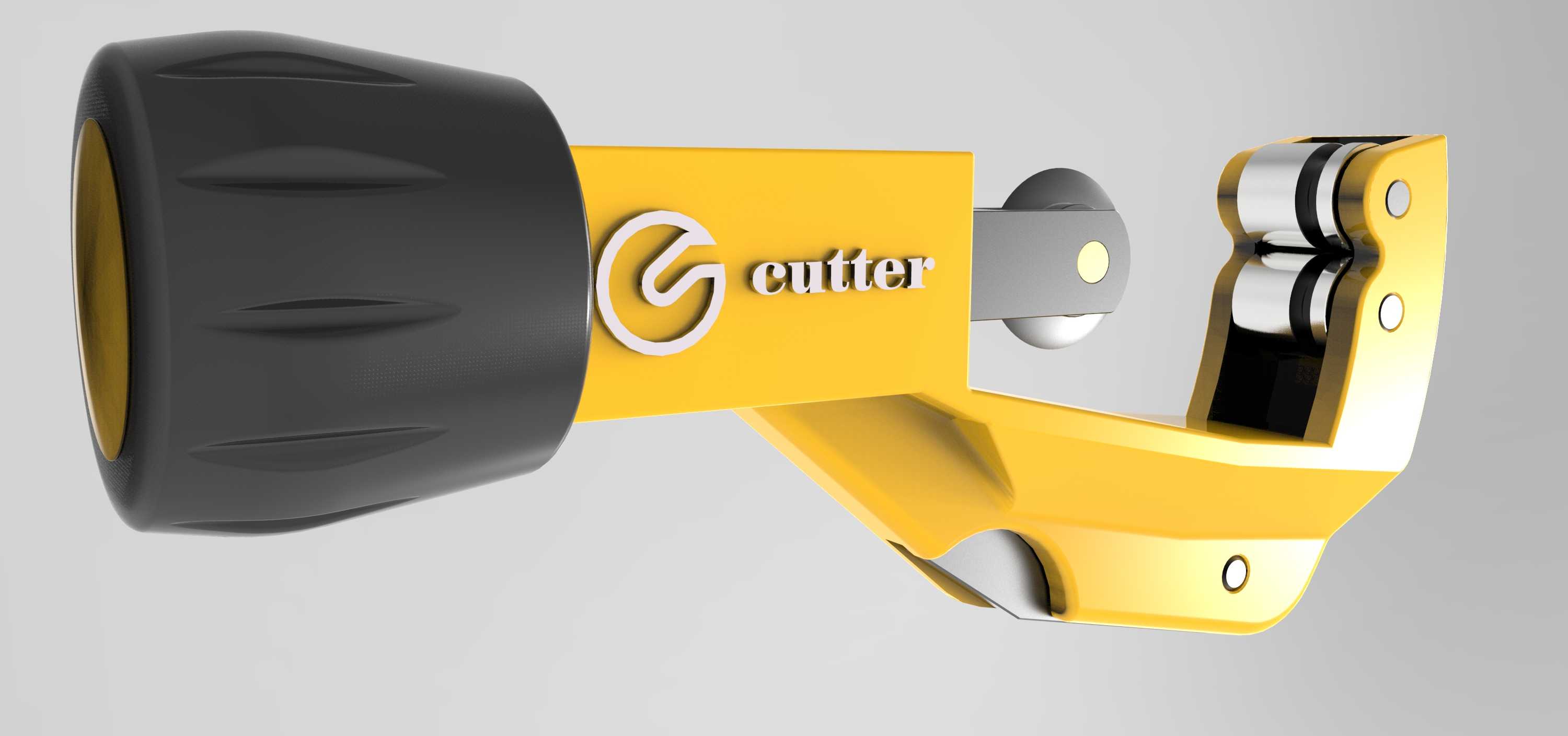

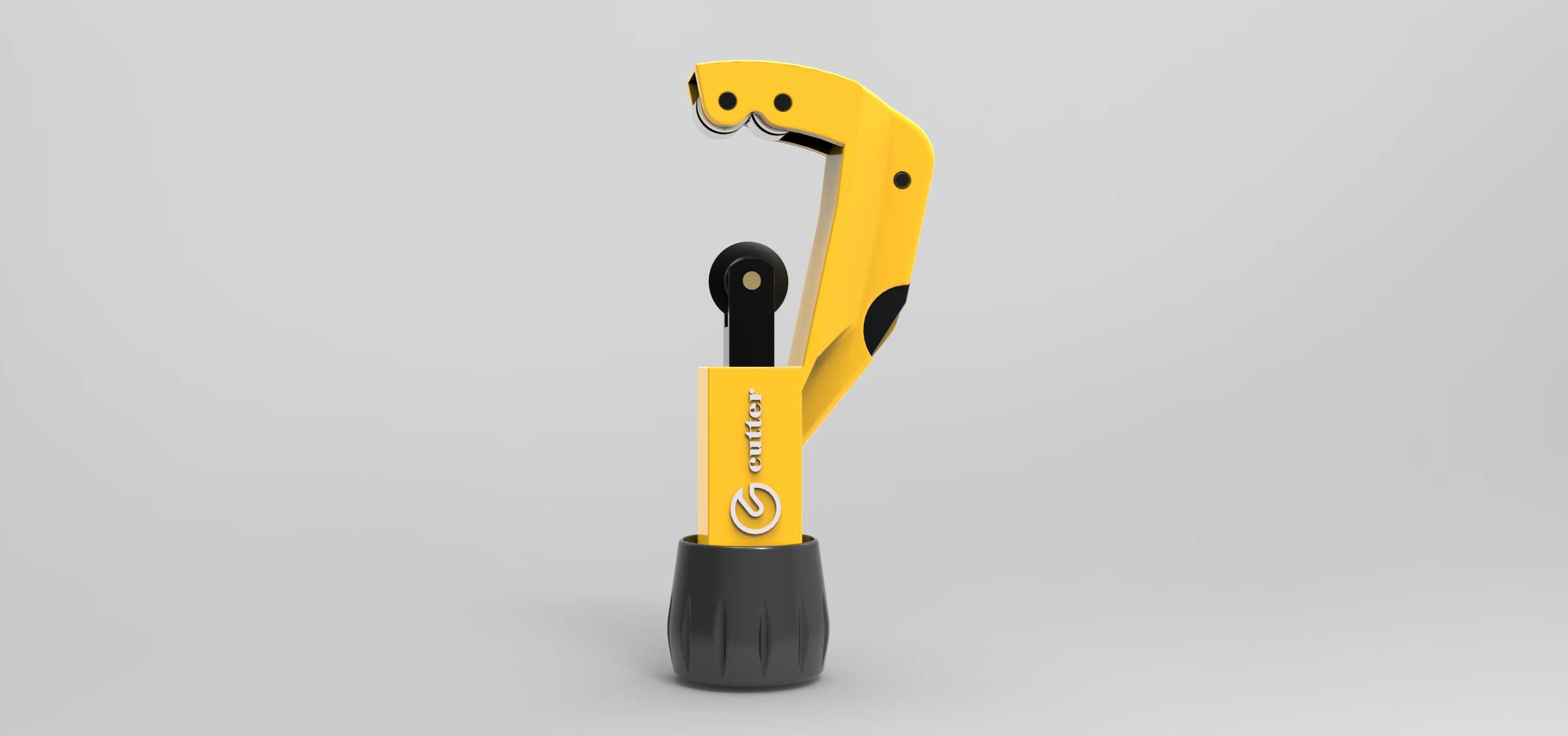

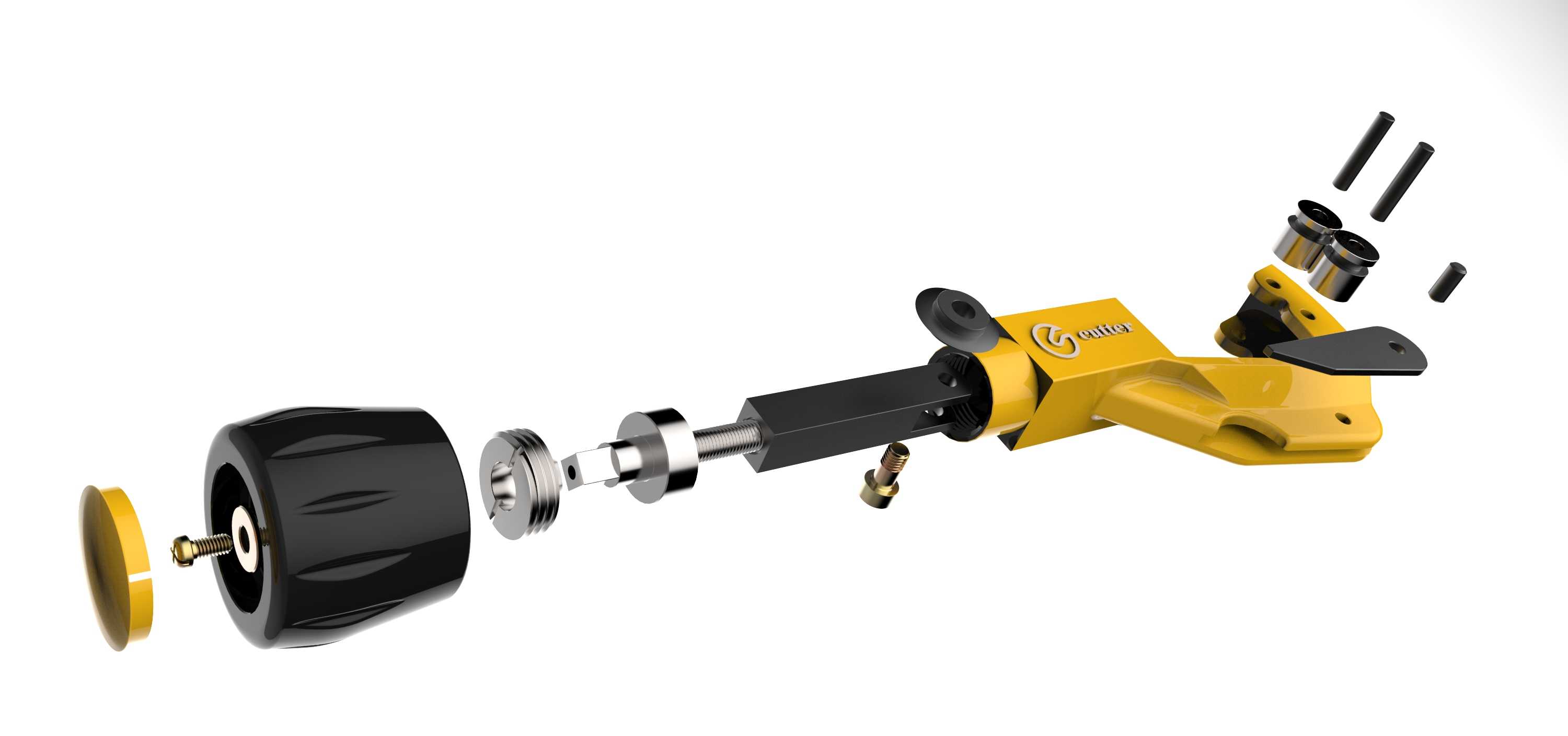

这款手动切管工具主要面向家装水电施工、设备管路维保、小型金属加工场景设计，可针对薄壁铜管、铝管、薄壁钢管、PVC硬质塑管等不同材质的圆管完成精准截断作业，相比传统钢锯切割，它具备切口平整无毛刺、操作省力、切割断面垂直度高的优势，无需额外电源气源，可在狭窄作业空间、高空作业、无供电的户外施工场景下灵活使用，是水电工、制冷设备维修人员、管路安装从业者的常用手持作业工具。从功能特性来看，这款切管器采用滚轮夹持+旋转进刀的作业逻辑，工具的C型开口架体上设置两组支撑滚轮，与带切削刃的切割轮形成三点夹持结构，作业时将待切割管材卡入架体开口内，通过尾部的旋拧调节结构推动切割轮进给，夹紧管材后绕管材圆周方向反复转动工具，逐步微调进刀量即可完成管材截断，全程无需施加过大的轴向按压力，仅靠周向旋转的扭力就能实现连续切削，切割过程不会造成管材变形，尤其适合薄壁管材的截断作业，避免传统锯切容易出现的管口瘪陷、切口歪斜问题。在设计思路上，这款工具充分考虑手持作业的人机交互需求，尾部的旋拧调节旋钮做了多道环形防滑凹槽，增大手部接触的摩擦力，即便戴劳保手套操作也能轻松完成进刀调节，不会出现打滑脱手的问题；架体主体采用高强度压铸合金材质，兼顾结构强度与整体重量，长时间手持作业不易产生疲累感；切割轮采用高硬度合金钢材制作，刃口经过精密磨削处理，锋利度与耐磨度表现优异，可应对不同硬度的管材切割需求，支撑滚轮做了光滑圆弧槽设计，与管材外壁贴合度高，旋转切割过程顺畅无卡滞，同时不会刮伤管材外壁的镀层或表层。从外形尺寸与安装边界来看，这款切管器属于紧凑型手持工具，整体长度适配成年人单手握持的尺寸范围，C型架体的开口尺寸覆盖常规小口径管路的常见管径规格，可满足家装给排水管、空调制冷铜管、小型气路管路等绝大多数日常作业的管径切割需求，工具整体无外凸的尖锐结构，收纳时可放入常规工具包、工具腰带的挂袋内，携带与存放都十分便捷；切割轮作为易损耗部件，采用快拆式安装结构，无需复杂工具即可完成刀片更换，大幅降低工具的后续使用维护成本，架体表面做了醒目的喷涂处理，在杂乱的施工现场也能快速识别找寻，避免工具遗失。
