简里德杯式斯特林动力装置结构设计

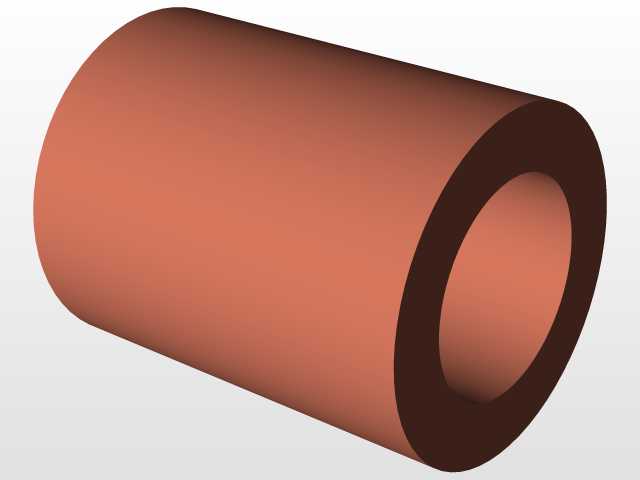

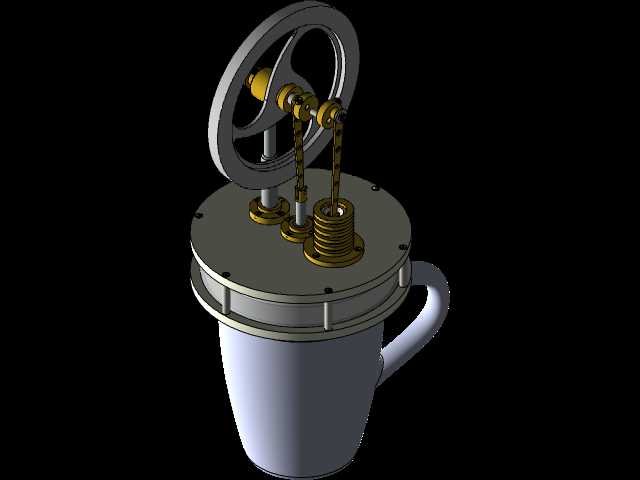

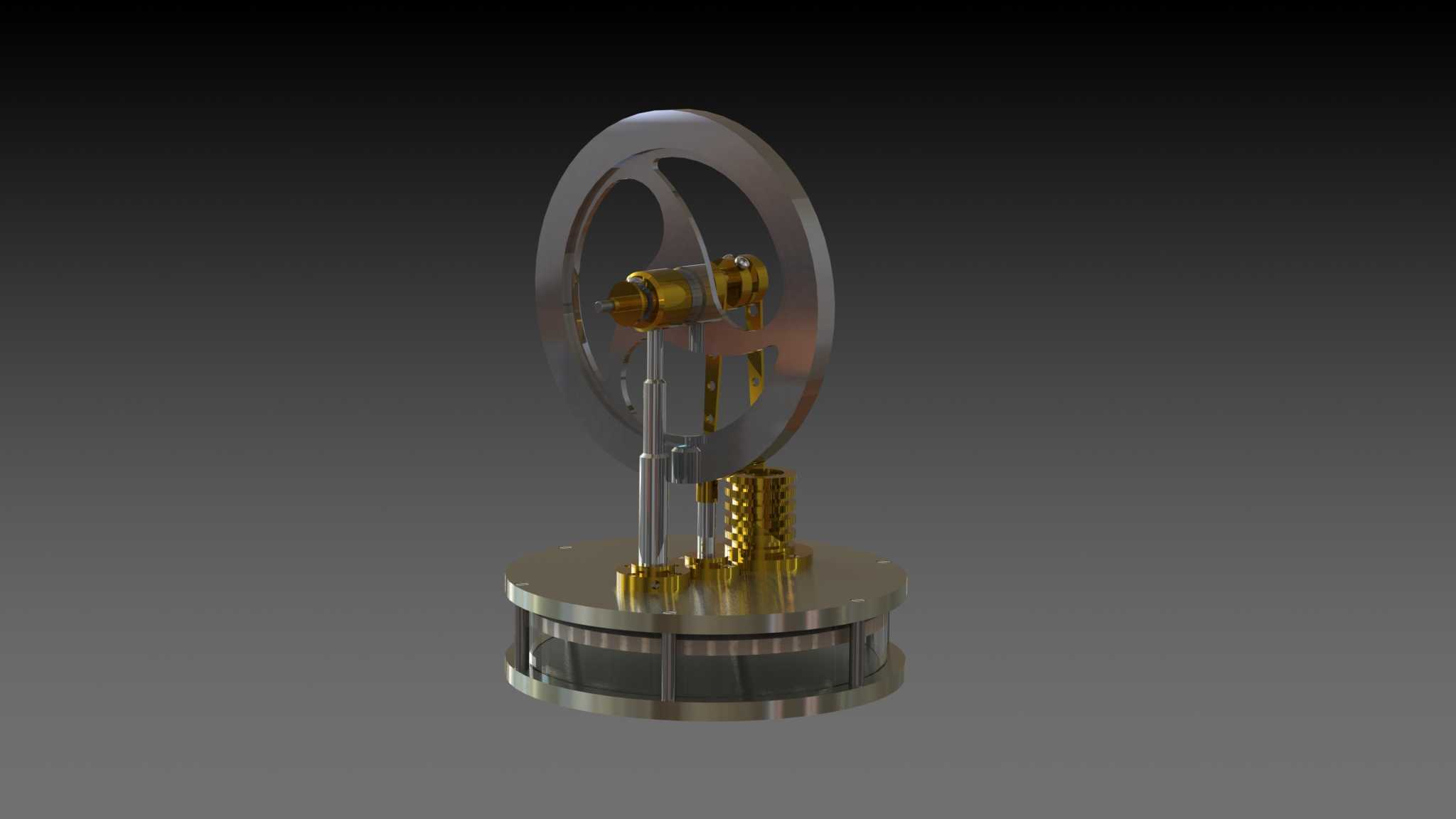

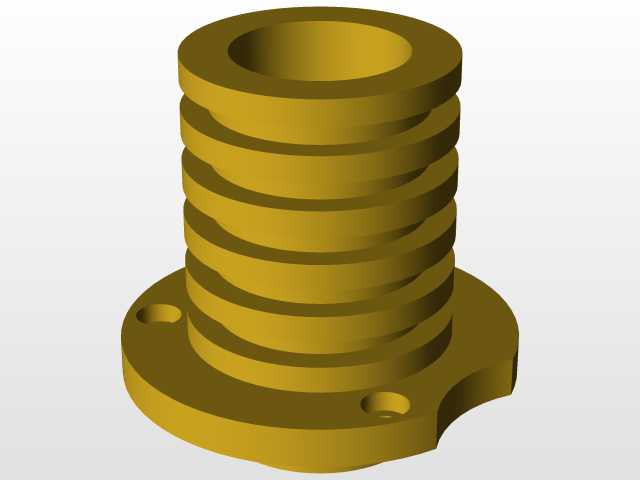

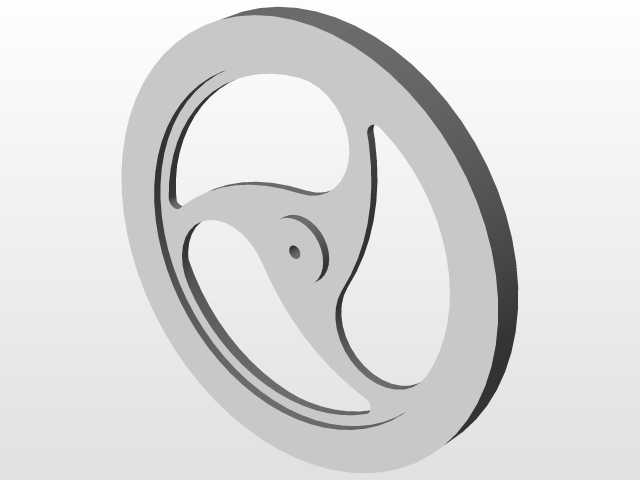

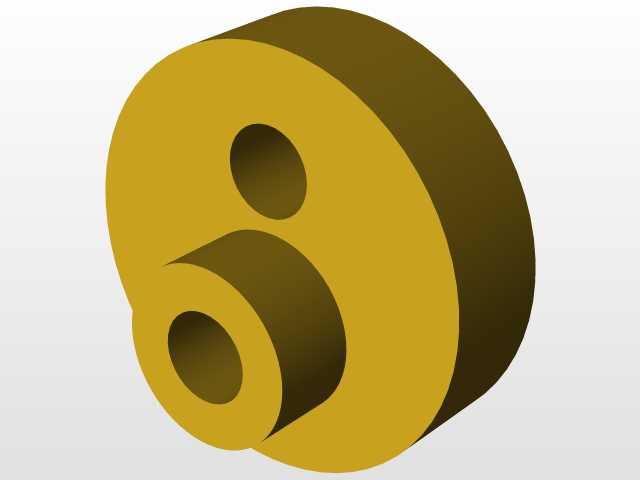

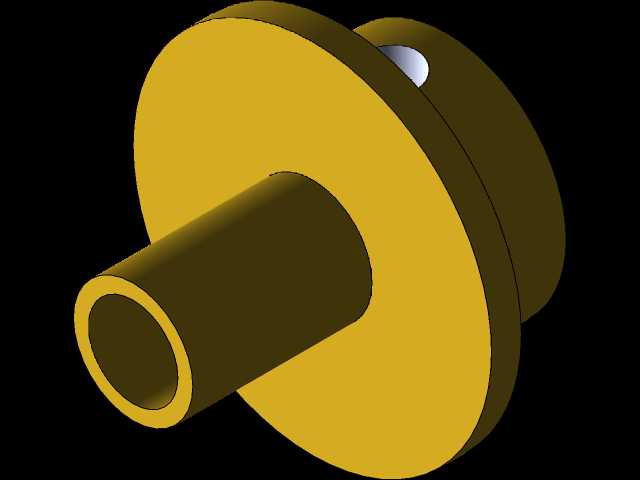

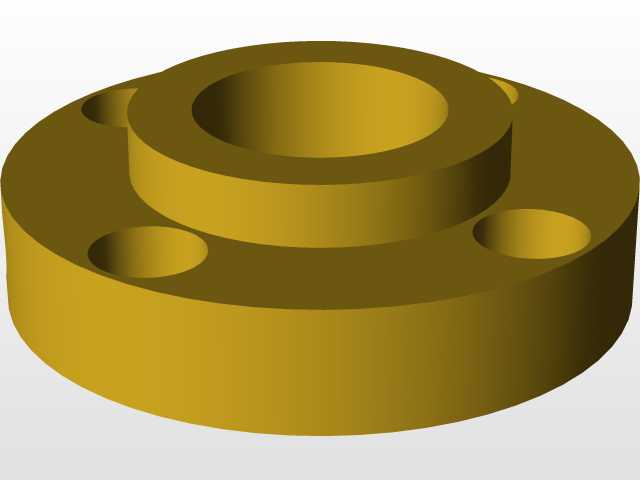

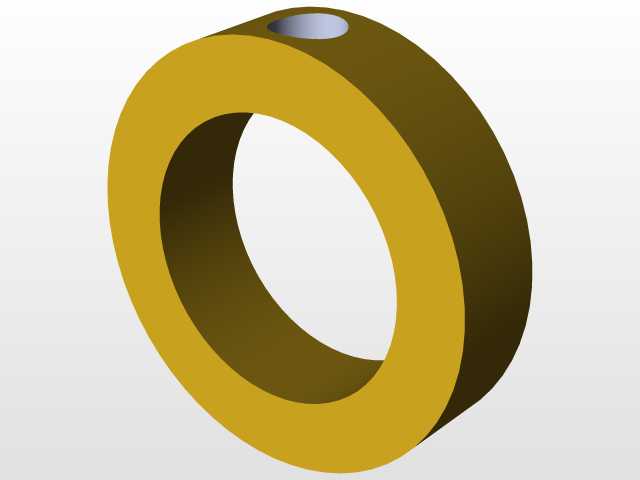

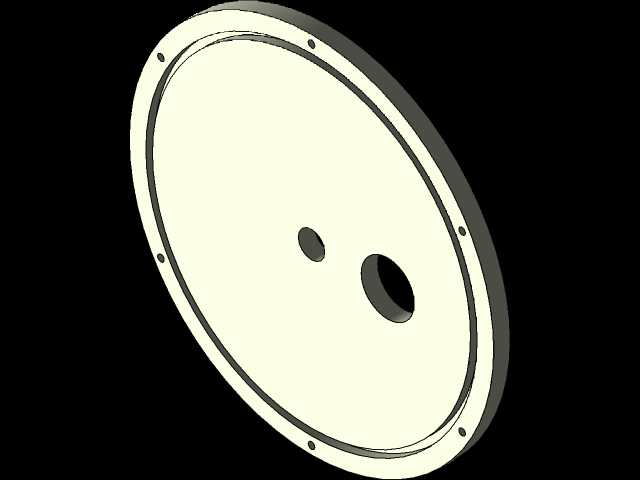

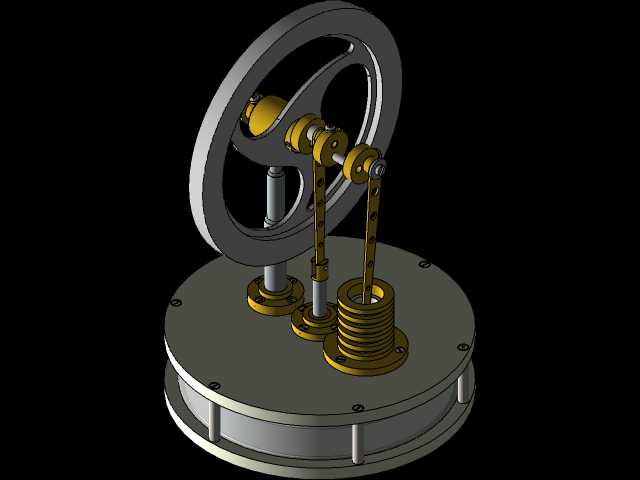

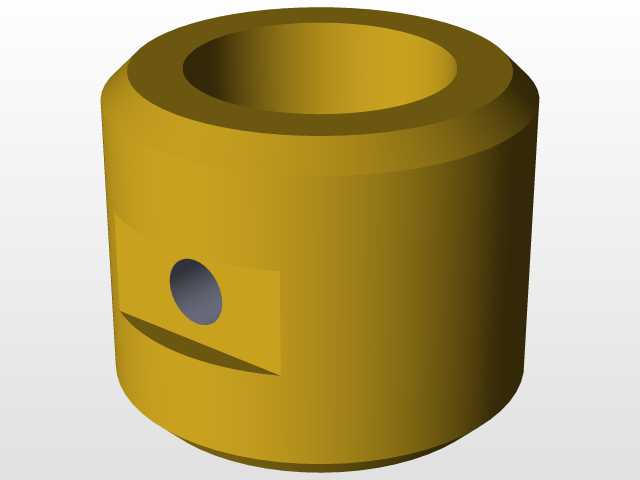

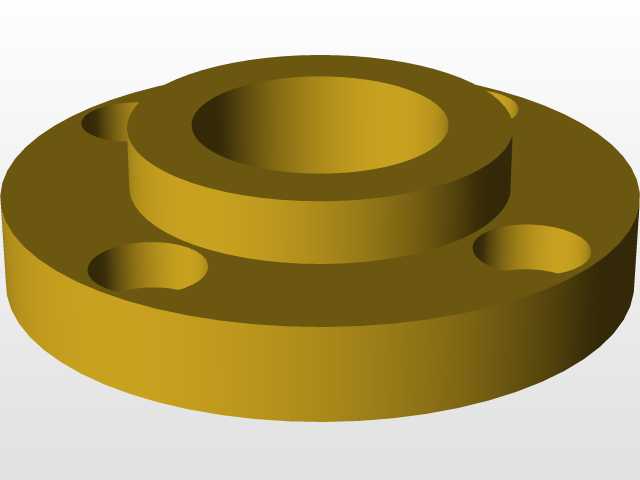

该款杯式斯特林动力装置属于小型外燃式动力转换设备，主要应用于热能动力原理演示、小型科教实验装置、低功率动力输出场景，可适配桌面科普展品、教学实验教具、微型创意动力摆件等使用场景，能够直观展示外燃机的循环做功过程，帮助学习者理解热能向机械能转换的完整逻辑，也可作为低转速微型动力源为小型创意装置提供动力输出。装置整体采用立式同轴布局，底部为圆形储热基座，可直接放置在盛有热水的杯体上方，利用杯内热水与环境空气的温度差形成做功所需的温差条件，无需额外配置燃料供给系统，使用过程清洁安全，适配日常教学演示与居家趣味实验的使用需求。核心做功单元采用置换式配气结构，底部置换活塞与上部动力活塞通过曲柄连杆机构实现运动时序匹配，置换活塞负责在冷热腔之间推送工作气体，通过气体受热膨胀、遇冷收缩的压力变化推动动力活塞往复运动，整套传动机构采用对称式连杆布局，有效降低运动过程中的侧向力，提升机构运行的平顺性。上部配置大直径平衡飞轮，飞轮采用辐条式镂空结构，在保证足够转动惯量的同时降低整体自重，能够储存做功冲程的动能，带动整套机构越过止点完成连续循环运转，飞轮与动力输出轴采用同轴紧固连接，轴系部位配置微型滑动轴承，降低转动过程中的摩擦阻力。整套装置的安装边界为圆形底座结构，底座直径适配常规水杯口径，可直接稳定放置在杯口位置，无需额外固定结构，整体竖向高度控制在合理范围内，放置在桌面时不会出现重心过高倾倒的问题。设计过程中充分考虑了装配便捷性，所有零部件采用模块化拆分设计，各运动副之间预留合理的配合间隙，既保证运动过程无卡滞，也能减少工作气体的泄漏量，提升装置的能量转换效率。外露的传动部件采用抛光金属质感处理，既能够直观展示机械传动的运动过程，也具备较好的展示效果，基座部位设置环形散热鳍片结构，加快冷腔侧的热量散发，维持冷热腔之间的稳定温差，保证装置能够长时间连续稳定运转。
