可倒挡立式单缸蒸汽机结构设计

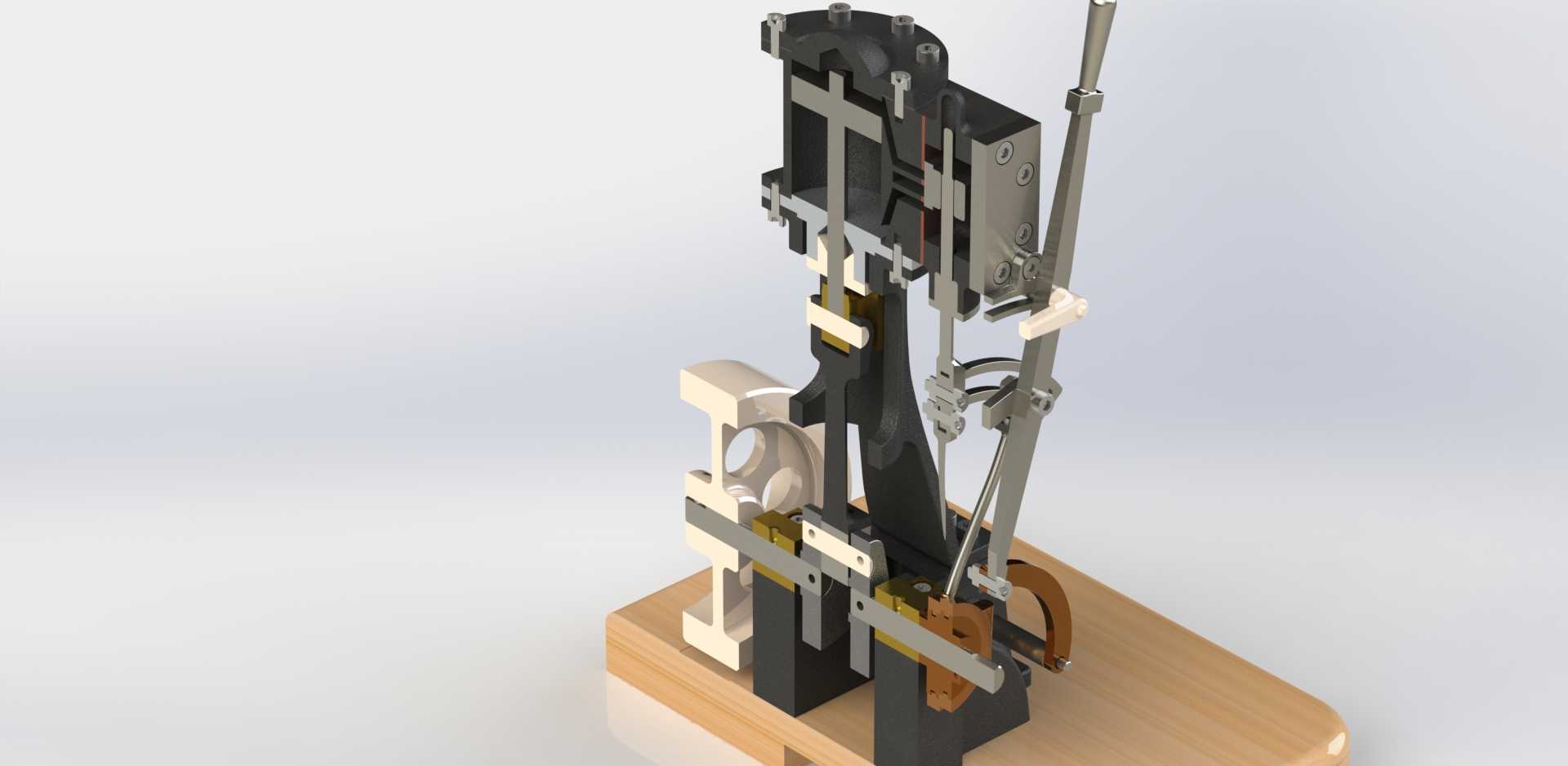

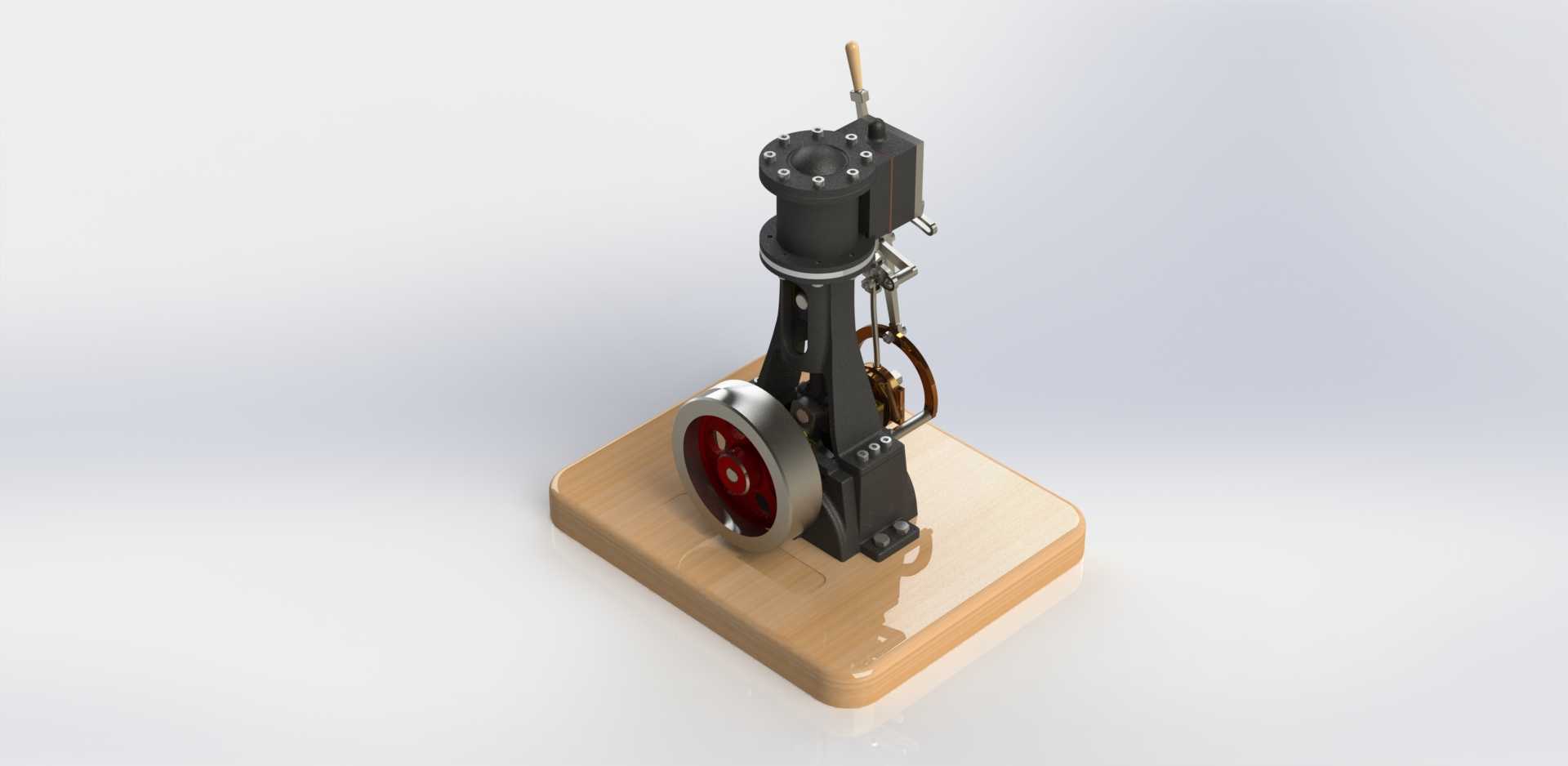

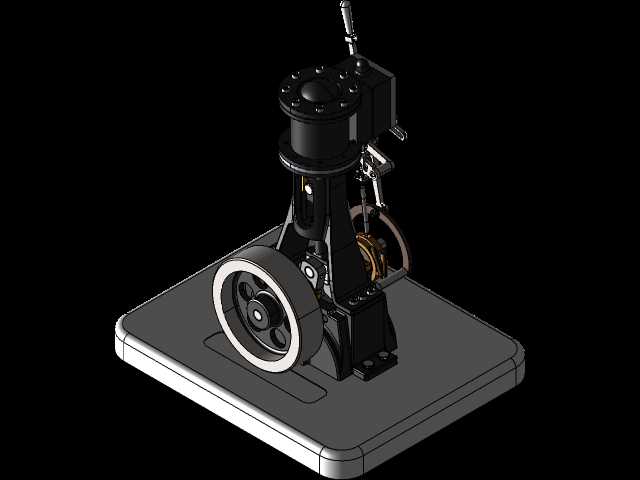

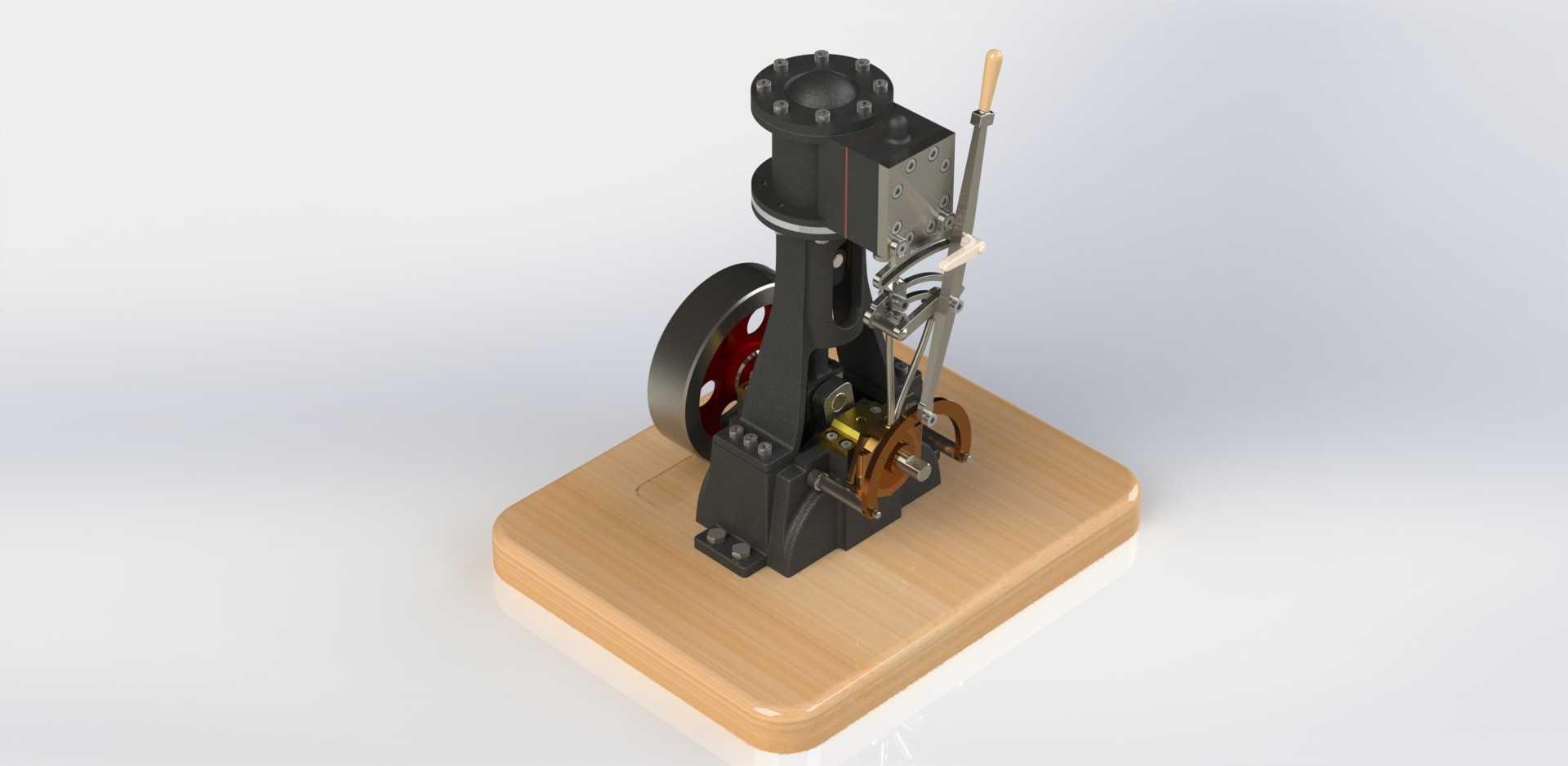

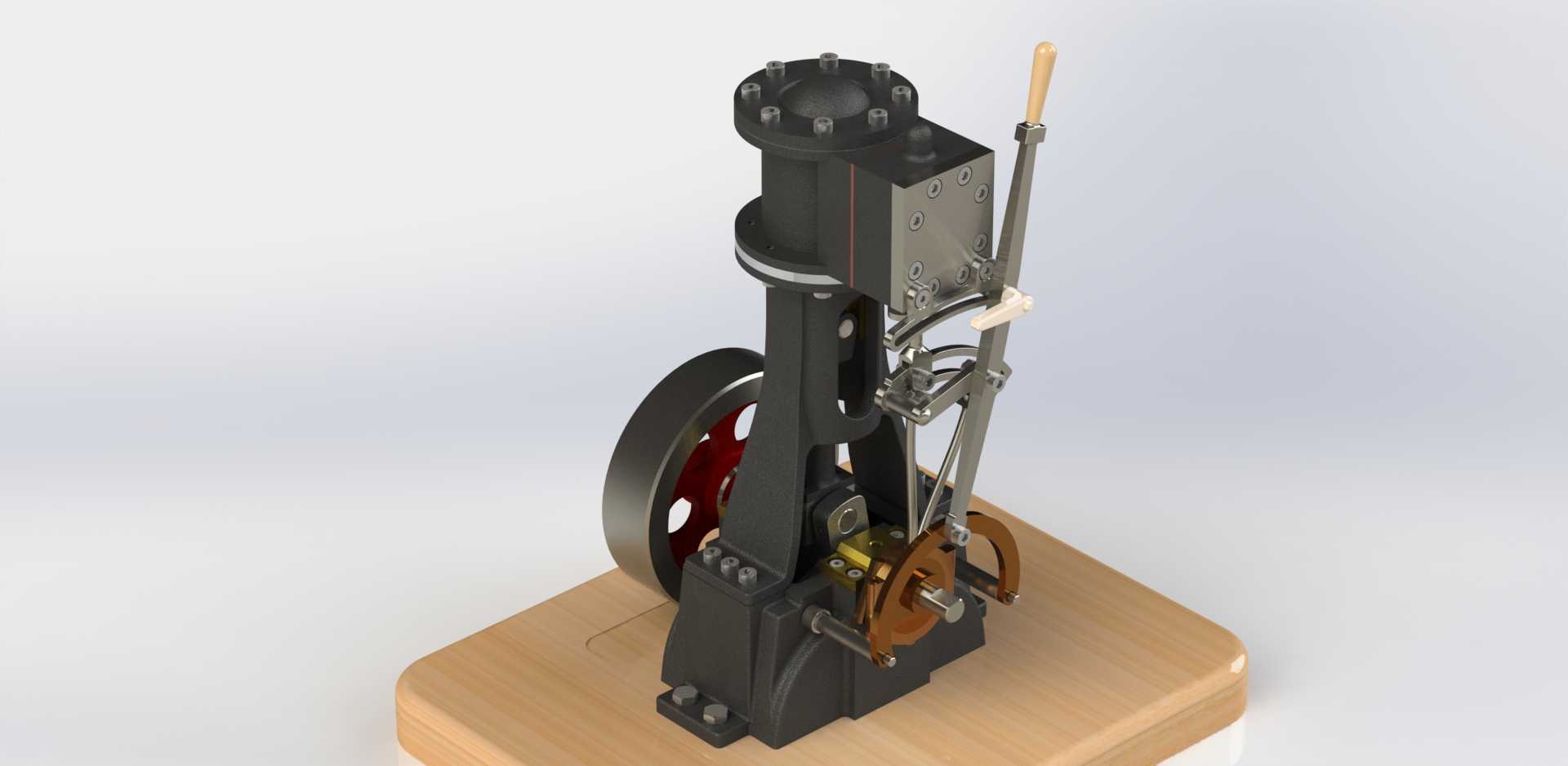

这款可倒挡立式单缸蒸汽机，主要面向复古动力装置复刻、教学演示模型制作、小型蒸汽动力实验场景设计，可作为机械原理教学的具象演示载体，也可适配小型复古动力装置的动力输出需求，还能为蒸汽动力爱好者的DIY创作提供完整的结构参考。设备实际用途覆盖两个核心方向，一是作为教学用具，直观展示曲柄滑块机构、配气机构、倒挡切换机构的联动逻辑，帮助学习者理解往复式动力机械的动力传递路径；二是作为小型动力源，可适配低转速大扭矩的小型负载装置，满足复古动力装置的动力输出需求。产品功能特性上，核心亮点是集成了可切换的倒挡结构，无需额外加装换向齿轮组即可实现输出轴正反转切换，操作杆设置在机身侧上方，扳动即可完成换向动作，操作逻辑直观简便；立式单缸结构布局紧凑，气缸垂直布置在底座上方，飞轮设置在机身侧部，配气阀组与气缸集成设计，减少了外部管路的冗余布局，整体运行时的振动被木质底座有效吸收，运行稳定性较好。产品设计思路围绕“结构可视化、功能集成化”展开，设计时将内部的曲柄连杆、配气滑块、倒挡拨叉等核心运动部件做了外露式布局处理，既保留了复古蒸汽机的机械质感，也能让观察者清晰看到各个部件的运动配合关系；倒挡机构采用偏心轮切换配气相位的设计，通过改变进气时机实现曲轴转向的切换，相比传统外置换向结构体积更小，传动效率更高；机身主体采用框架式铸造型结构，兼顾结构强度与复古外观质感，操作手柄做了防滑木质包裹，提升操作手感。外形尺寸与安装边界方面，整体采用立式布局，底座为圆角矩形木质承托结构，安装时仅需保证底座水平放置即可，无需额外的地脚固定；机身垂直高度适配桌面摆放需求，侧部飞轮的旋转半径预留了足够的安全间隙，侧方操作杆的活动范围内无其他突出部件，避免操作时出现干涉；整体安装边界规整，无外伸的尖锐结构，放置在普通工作台面即可完成组装与运行演示，适配教学实验室、个人工作室等多种摆放场景。
