斯特林发动机结构展示三维设计作品

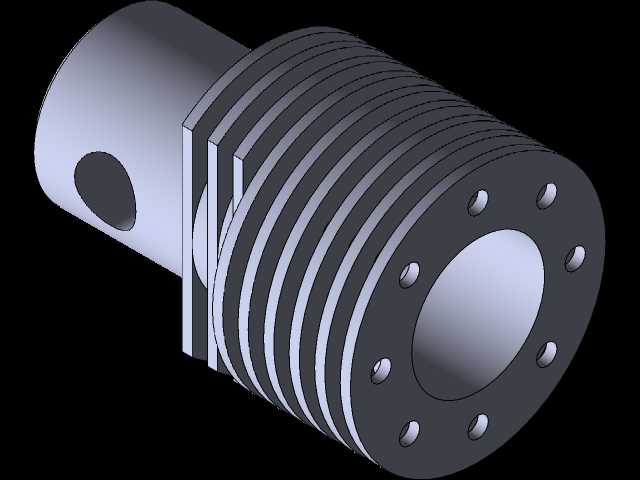

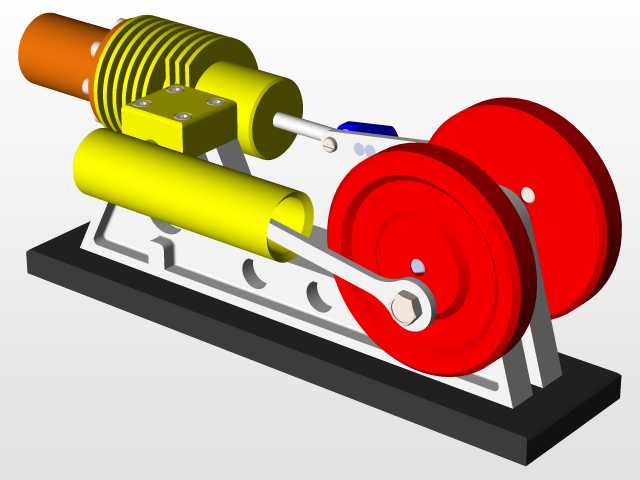

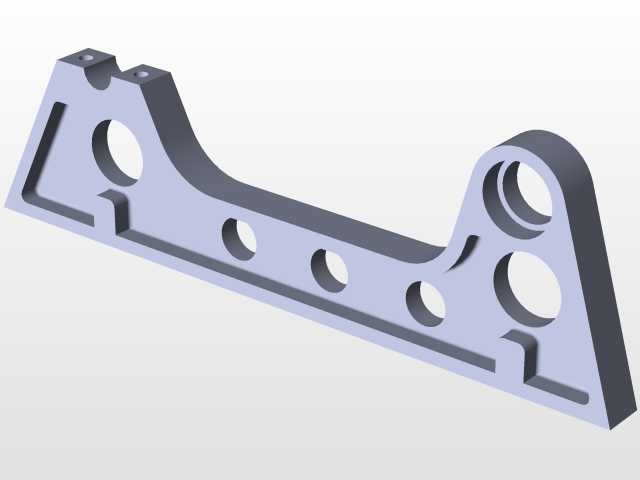

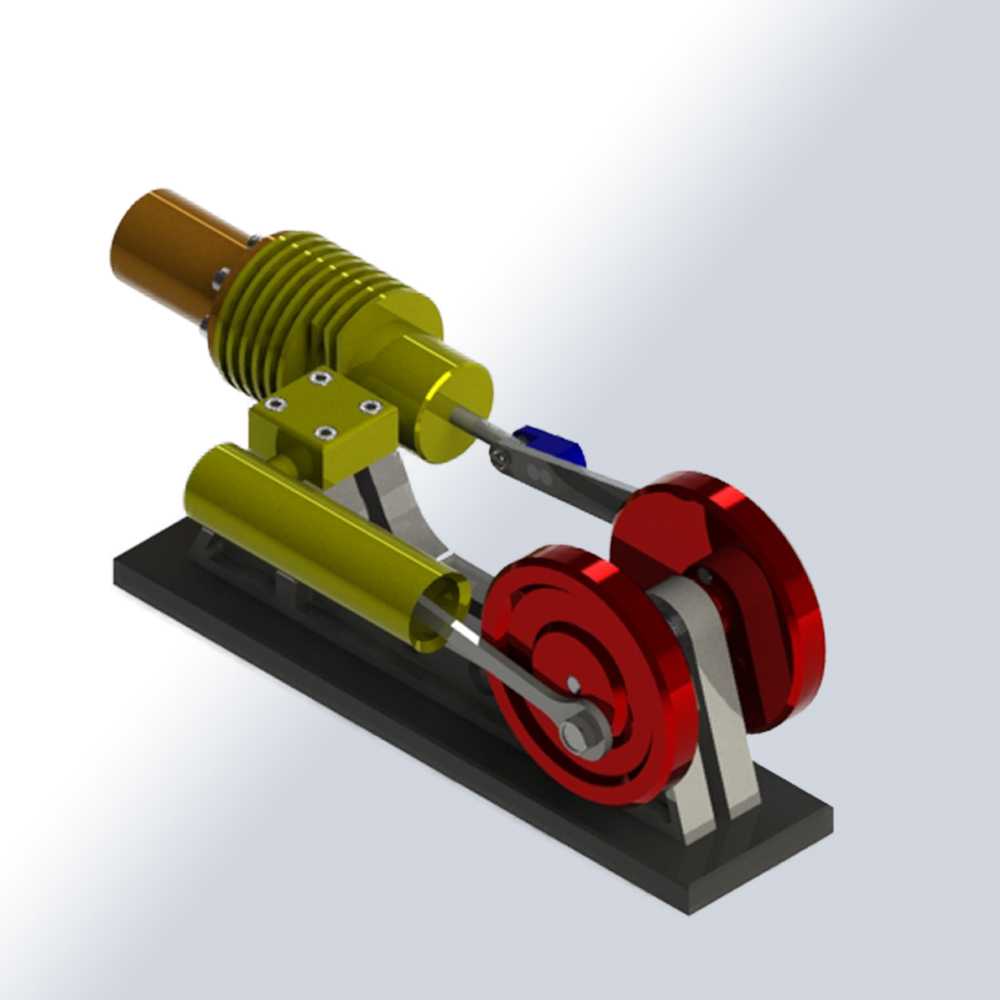

这款斯特林发动机属于外燃式闭环动力装置，其核心工作逻辑是通过封闭腔体内的工质持续受热膨胀、遇冷收缩形成压差，推动活塞做往复运动，再经由曲柄连杆机构将直线往复运动转化为飞轮的旋转运动，最终实现热能向机械能的稳定转换。在实际行业应用场景中，这类小型斯特林发动机既可以作为教学演示教具，直观展示外燃机的能量转换原理，帮助学习者理解热机循环的核心逻辑，也可应用于低品位余热回收场景，将工业生产中难以利用的分散余热、生物质燃烧热能等转化为可用的旋转动力，驱动小型负载完成作业，部分低功率版本还可作为户外便携应急动力源，适配对热源兼容性要求高、需要稳定小功率输出的使用场景。从产品功能特性来看，这款设计采用了双缸联动的布局结构，动力缸与置换缸的运动相位经过精准匹配，能够有效降低运转过程中的动力脉动，提升输出扭矩的平顺性；外置的散热鳍片结构增大了冷端换热面积，能够加快工质冷却效率，减少热损耗，提升整体能量转换效率；厚重的一体式安装底座既可以降低运转时的振动幅度，也为各部件提供了稳定的安装基准，避免长期运转出现结构移位。在设计思路层面，这款模型优先还原了斯特林发动机的核心工作逻辑，对曲柄连杆的运动行程、活塞与缸体的配合间隙、冷热端的位置布局都做了合理化适配，既保证结构运动无干涉，也兼顾了整体外观的直观性，让使用者可以清晰观察到动力传递的完整路径。外形尺寸与安装边界方面，这款斯特林发动机整体采用卧式布局，长度方向以飞轮端到热缸端头为最大尺寸，宽度方向以底座两侧为边界，高度方向以飞轮顶端到底座底面为最大垂直距离，安装时仅需要预留出飞轮旋转的安全空间、热端的散热间隙即可，不需要额外的复杂安装基座，平放于平整硬质台面即可稳定运转，整体结构紧凑，空间占用小，适配桌面展示、小型实验台搭载等多种安装场景。
