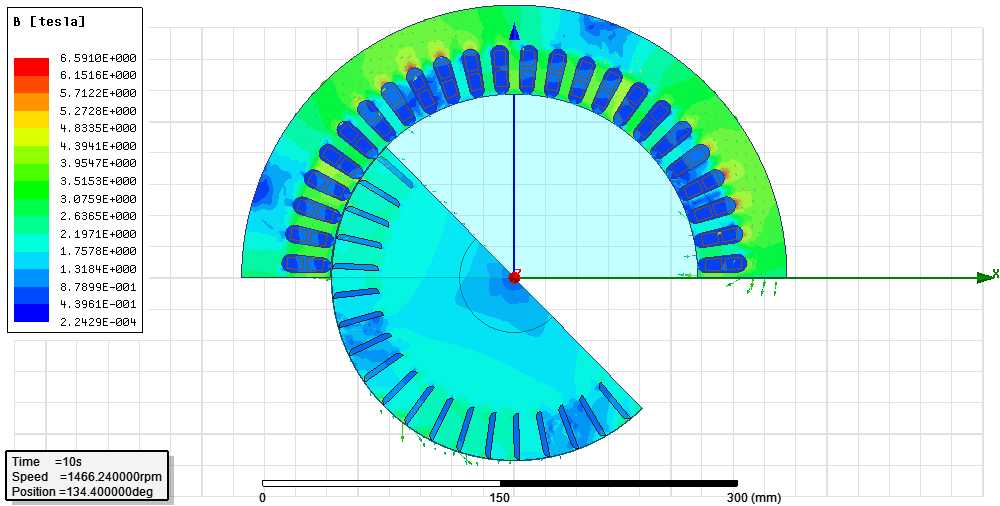

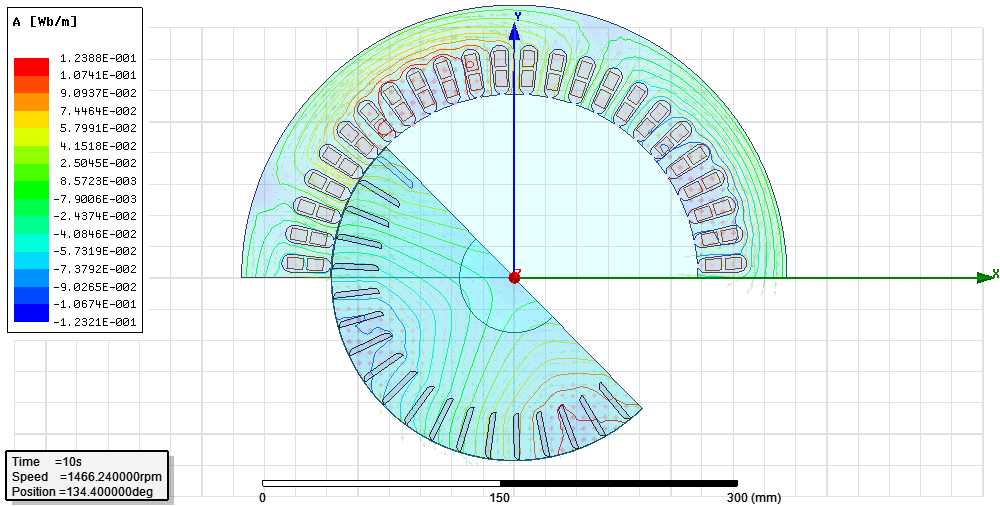

30kW感应电动机定转子电磁仿真结构

这款30kW感应电动机的三维结构，围绕工业场景下的中大功率动力输出需求设计，可广泛应用于工业风机驱动、水泵传动、生产线输送带动力单元、中小型机床主轴驱动等常规工业传动场景，适配三相交流供电工况，能在恒定负载、轻度波动负载的长期运行环境下保持稳定的动力输出，是工业生产场景中应用覆盖极广的动力核心部件。

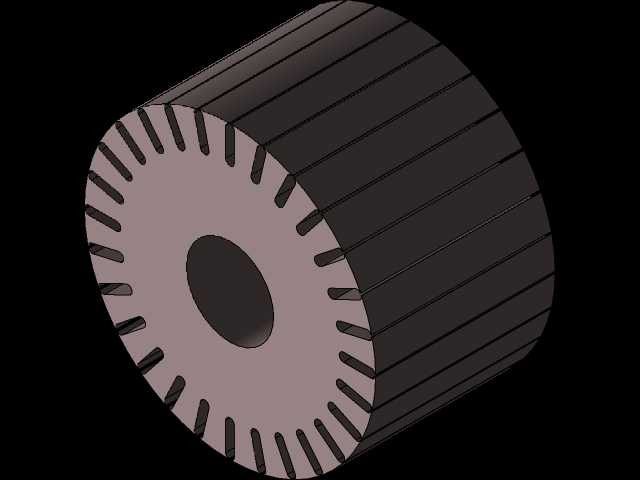

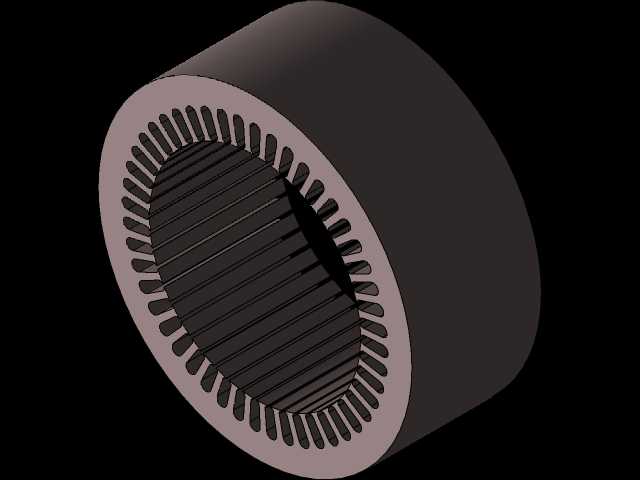

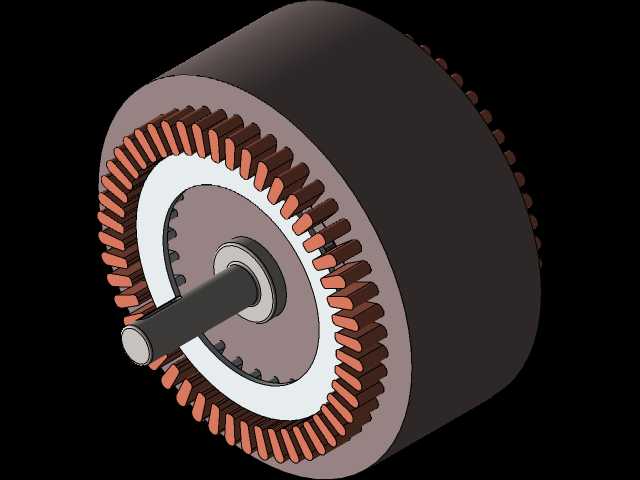

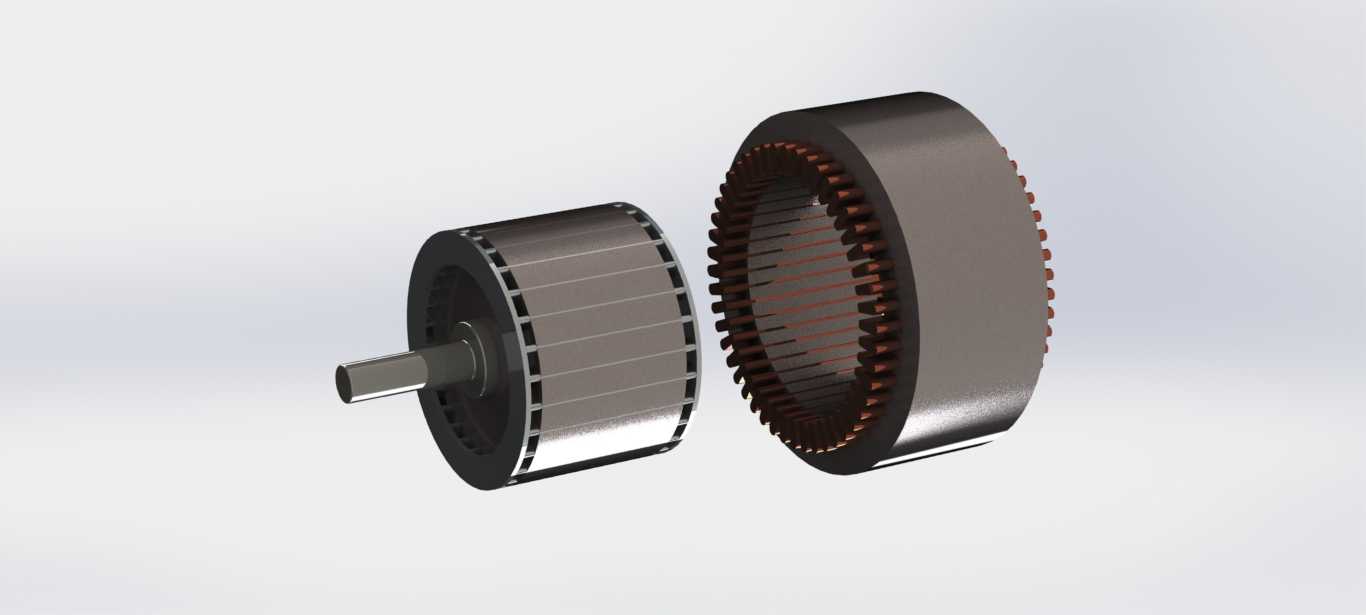

从实际用途来看，该结构还原了感应电动机的核心电磁耦合部件，拆分呈现的定子与鼠笼转子结构，可直观展示电机内部的电磁作用路径：定子侧均匀排布的绕组槽位用于镶嵌三相交流绕组，通入三相交流电后可产生沿定子内圆旋转的交变磁场，转子侧的鼠笼导条结构在切割旋转磁场磁感线时产生感应电流，进而在磁场作用下形成电磁转矩，带动输出轴完成旋转动力输出，这种结构设计无需额外的励磁供电，转子无外接滑环电刷结构，运行可靠性高、日常维护成本极低，适配长时间连续运行的工业作业需求。

在功能特性层面，该结构还原的鼠笼转子具备启动转矩适中、运行转差率稳定的特点，30kW的功率等级可匹配多数通用工业设备的动力需求，定子与转子之间预留的均匀气隙经过优化设计，既避免定转子旋转过程中出现机械擦碰，又能尽可能降低气隙磁阻，提升电磁转换效率，减少空载运行时的无功损耗。转子输出轴采用阶梯轴结构设计，不同轴段分别适配轴承安装位、转子铁芯压装位、外部负载连接位，可满足过盈压装、键连接传动的常规装配需求，轴伸端的尺寸设计适配标准联轴器、皮带轮的安装规格，能直接对接多数工业设备的传动接口。

从设计思路来看，该结构优先保障电磁性能的合理性，定子齿槽的数量、齿宽与槽深的比例经过匹配设计，在保证绕组镶嵌空间充足的前提下，尽可能降低齿部磁密，减少运行过程中的铁损发热；转子端环与导条的一体化结构还原了铸铝鼠笼的典型设计，可保障转子导条的导电连续性，避免焊接结构带来的接触电阻损耗，同时转子铁芯的斜槽设计（结构中可对应槽位的轴向偏移特征）能有效削弱齿谐波带来的转矩脉动，降低运行过程中的振动与电磁噪音。

在外形尺寸与安装边界上，该结构的定子外径、铁芯轴向长度均匹配30kW感应电机的标准机座号尺寸范围，定子铁芯外圆可直接压装入标准机座的内腔定位止口，端盖安装位的尺寸适配标准端盖的配合公差，转子两端的轴承位尺寸匹配对应规格的深沟球轴承，可保障转子旋转时的同轴度，整体结构的安装尺寸符合通用工业电机的安装规范，无需额外定制安装配件即可适配常规的电机安装基座，能直接替换同功率等级的标准感应电机完成设备动力配套。
