鼠笼式1.1kW四极感应电动机定转子结构

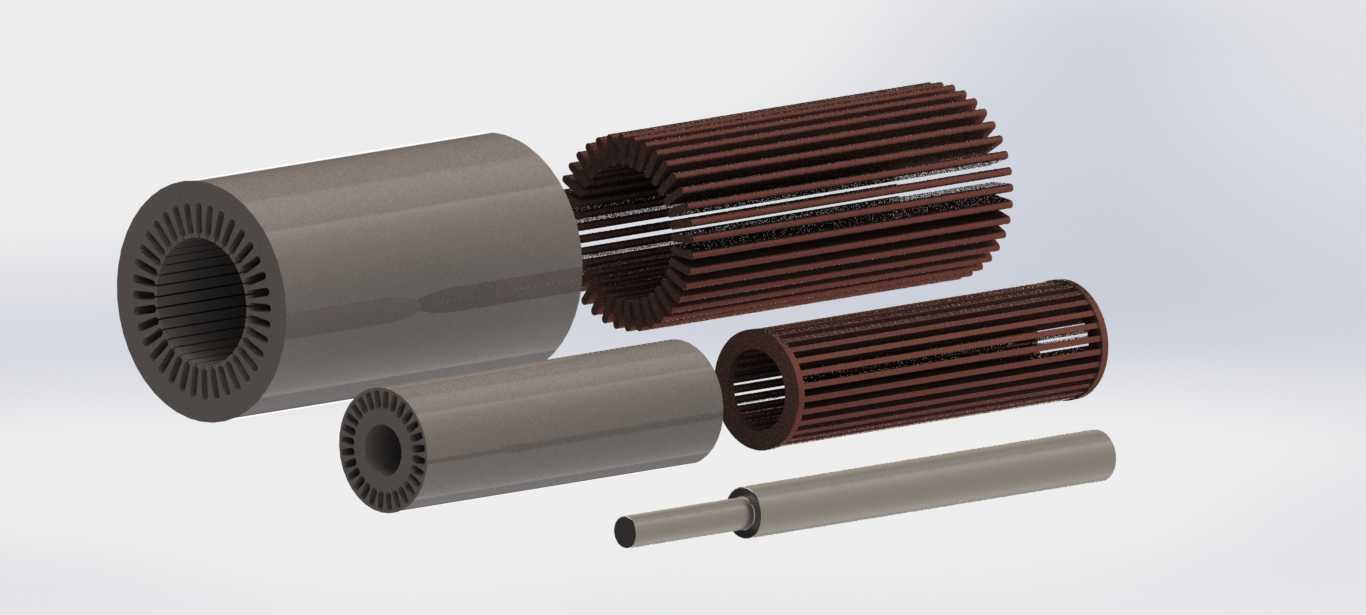

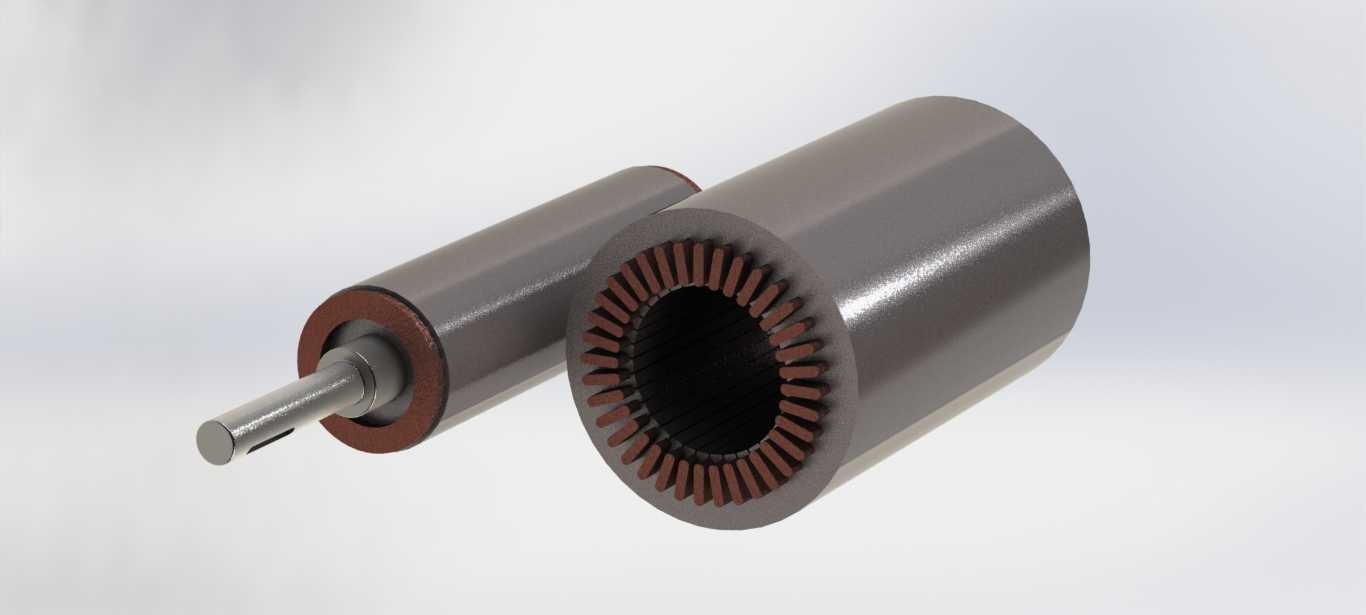

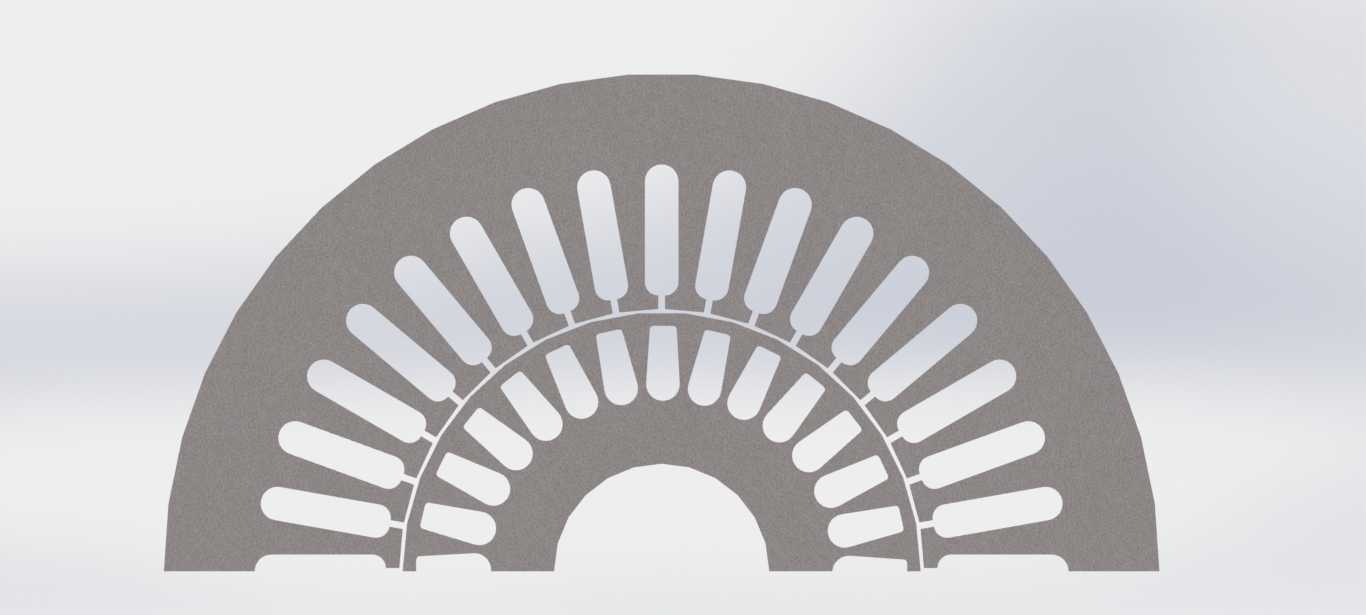

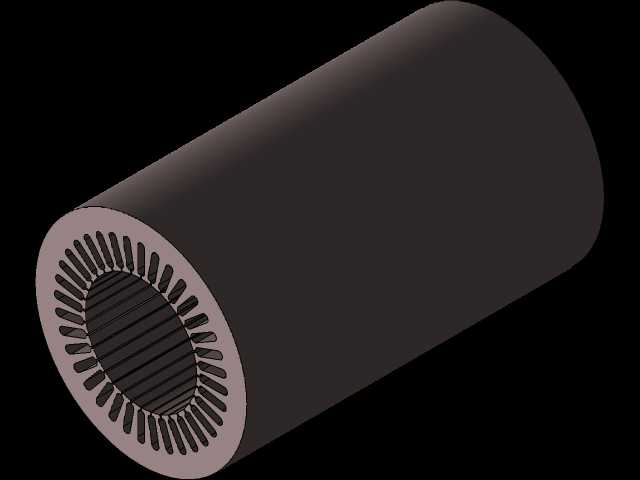

这款鼠笼式感应电动机核心结构，适配380V低压工业供电场景，额定转速1450rpm，属于四极异步动力部件，广泛应用在小型输送线驱动、轻工机械传动、农用辅助设备、小型机床进给单元等对动力稳定性有基础要求的场景，能够在常规工矿环境下持续输出平稳转矩，适配多数不需要精准调速的通用传动需求。从结构设计来看，模型完整还原了定子与转子两大核心组件的配合关系，定子部分采用叠压硅钢片铁芯结构，内壁均匀排布嵌线槽，用于镶嵌三相分布式绕组，通电后可形成转速稳定的旋转磁场，是电机实现电能到磁能转换的核心载体；转子部分同样采用硅钢片叠压结构，外圆槽内铸铝形成闭合鼠笼导条，两端搭配端环构成完整的感应电流回路，无需额外外接励磁供电，依靠电磁感应即可产生驱动转矩，这种结构天生具备结构坚固、故障率低、维护成本极低的优势，也是工业领域应用最广泛的电机结构形式。在安装边界设计上，转子转轴采用标准阶梯轴结构，输出端预留键槽安装位，可直接匹配标准联轴器、带轮等传动连接件，轴伸长度、轴径尺寸均遵循通用低压电机的安装规范，可直接适配同功率段标准电机的端盖、轴承、机座等配套部件，无需额外定制安装结构；定子铁芯的外径、叠厚尺寸也匹配常规Y系列1.1kW四极电机的机座内腔尺寸，在进行整机装配设计时，可直接调用标准机座、风罩、接线盒等配套通用件，大幅缩短整机设计的周期。设计过程中重点还原了定转子之间的均匀气隙结构，这一尺寸直接影响电机的功率因数与启动转矩，模型中气隙取值符合小型异步电机的常规设计范围，既避免气隙过大造成的励磁电流升高、功率因数下降问题，也防止气隙过小导致的定转子扫膛风险，同时还原了转子端部的绝缘端板结构，避免导条与铁芯之间出现异常导通影响电机运行效率。在实际应用场景中，这类1.1kW四极感应电机的启动转矩适中，运行噪声低，对供电环境的适应性强，即使在电网电压有小幅波动的车间环境下也能稳定运行，既可以直连减速机输出低转速大转矩，也可以直接驱动风机、小型水泵等负载，是工业生产场景中覆盖面极广的基础动力单元。
