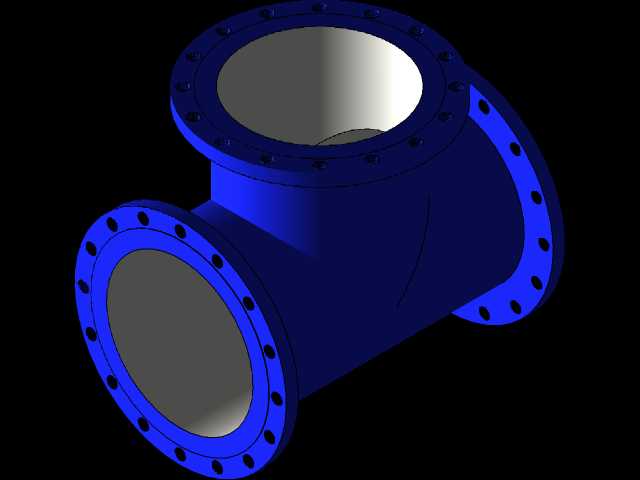

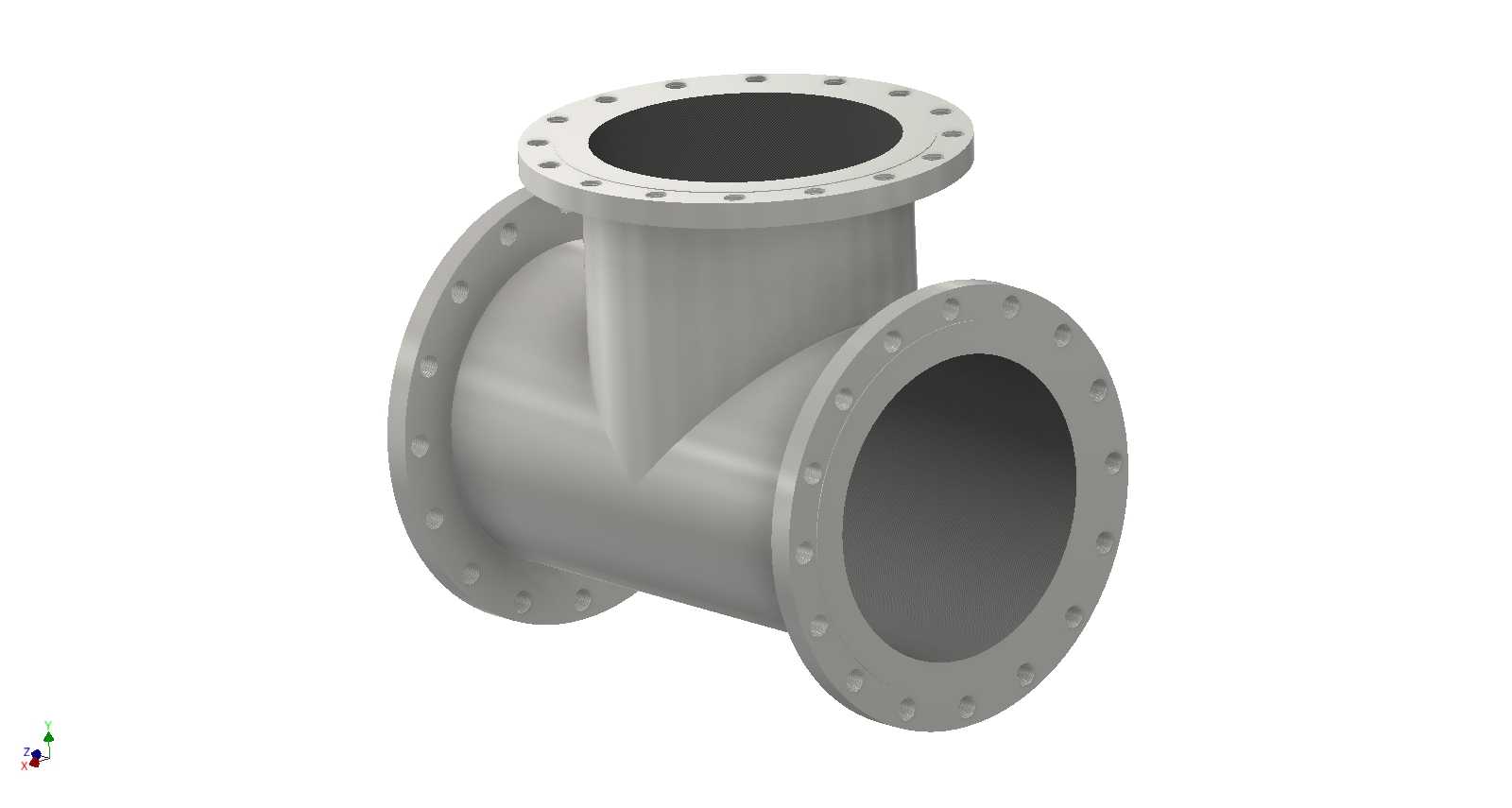

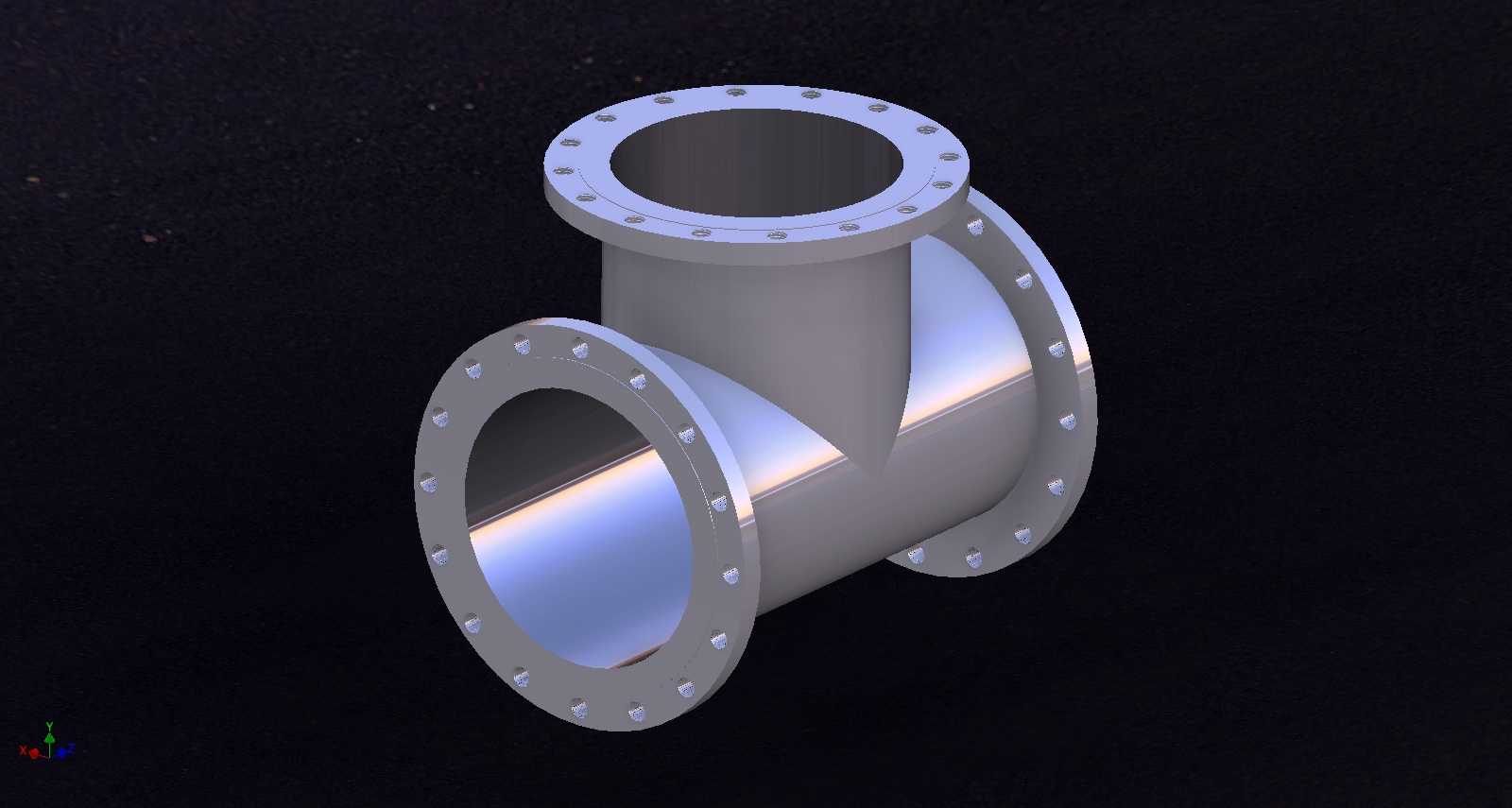

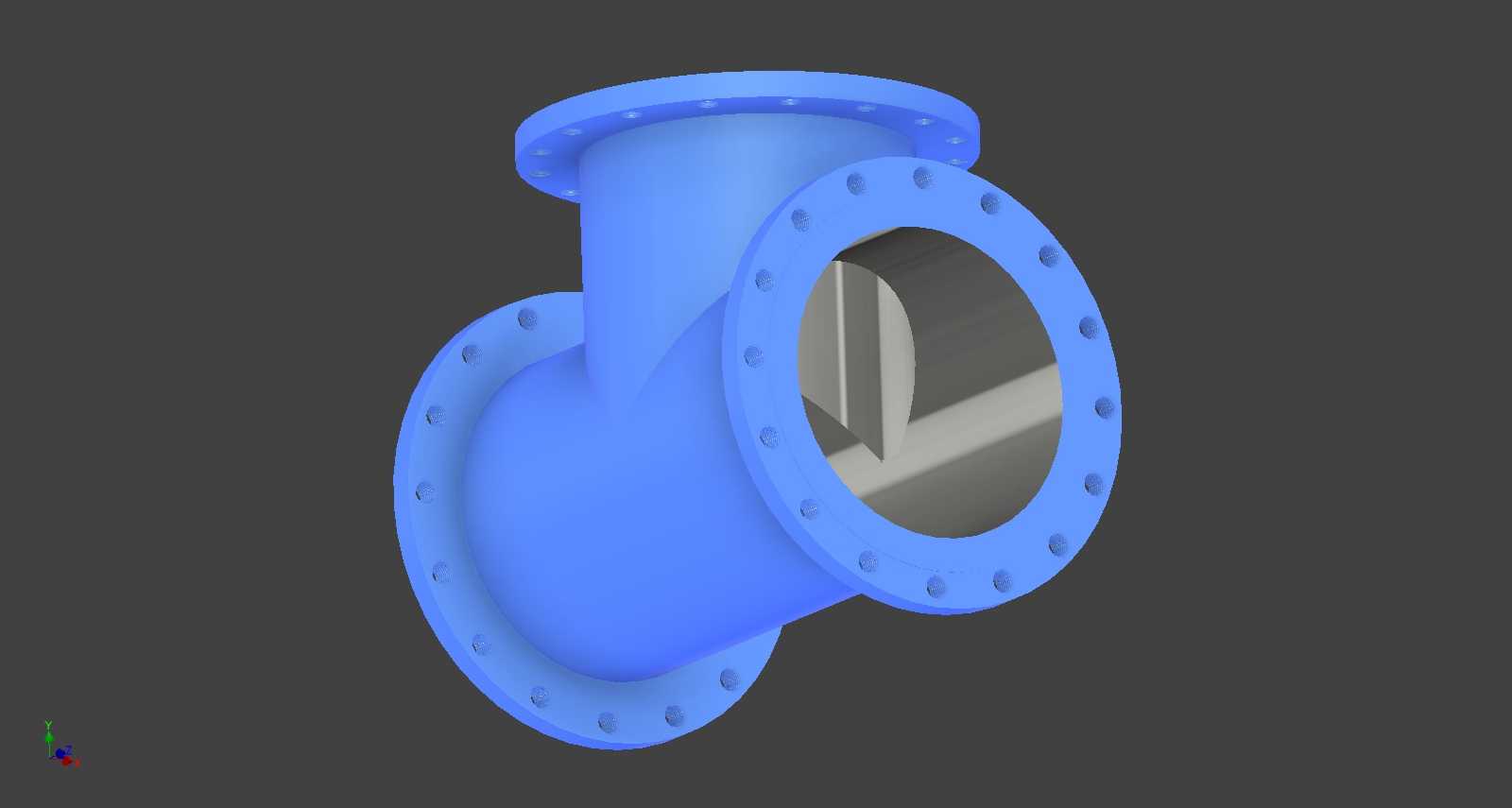

18英寸150磅级三通法兰管件结构

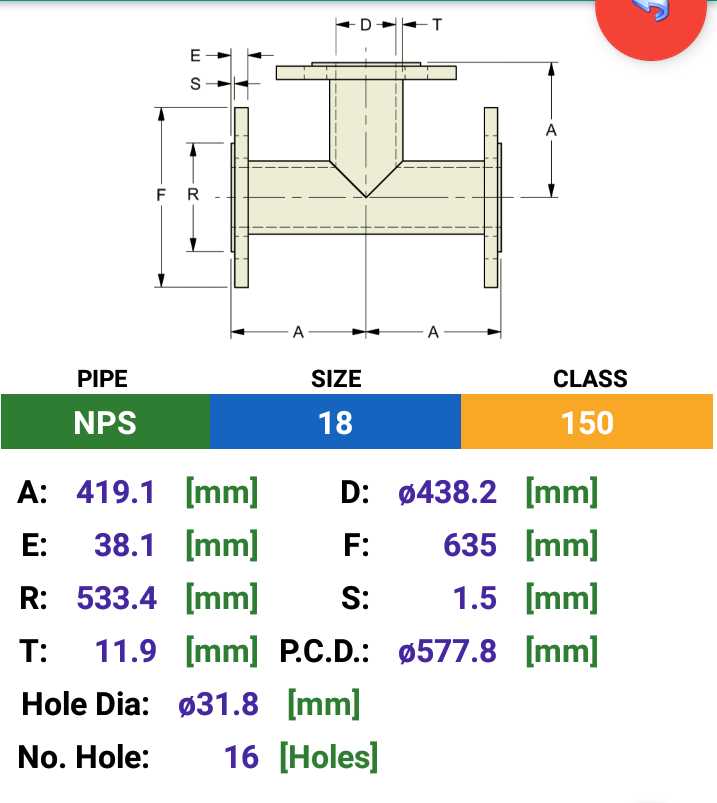

这款法兰三通是工业流体输送系统中常用的管路分流合流构件，主要应用在市政给排水主管网、大型化工流体输送管线、集中供暖主循环管路、工业循环水系统以及大口径油气输送场站的管路布设场景中，能够在不额外增设管路接头的前提下，实现单路主管向两个垂直方向支路的介质分流，或是将两路不同方向的管路介质汇总汇入主管道，有效减少管路连接节点，降低管路系统的泄漏风险点。从实际使用功能来看，该构件可适配水、蒸汽、弱腐蚀性化工流体、常温油品等多种常见工业输送介质，150磅级的压力等级能够满足多数中低压工业管路的运行承压需求，法兰式的连接形式无需对管路端部做螺纹加工或焊接处理，安装时只需对齐两端法兰的螺栓孔，加装密封垫片后锁紧连接螺栓即可完成固定，后期管路检修维护时拆卸便捷，无需切割破坏原有管路结构。在设计思路上，这款三通采用等径正交的腔体结构，三个连接端口的通径保持一致，腔体内部转角处做了平滑圆弧过渡处理，避免介质流经转角时形成湍流死角，减少介质流动阻力，同时也能避免流体中的固体杂质在转角处沉积堵塞管路；三个端口的法兰盘均采用标准凸面密封结构，螺栓孔沿法兰盘圆周均匀排布，孔位尺寸匹配对应压力等级的通用法兰标准，能够直接与同规格的法兰阀门、法兰管道、法兰泵体端口实现适配对接，无需额外加工转换连接件。外形尺寸方面，该三通三个端口的法兰外径、螺栓孔中心距、密封面凸台尺寸均严格遵循对应通径的法兰连接规范，安装时需预留足够的操作空间，保证法兰周圈的螺栓能够顺利穿入并使用扭矩扳手对称锁紧，垂直方向的支管端口与两个水平端口的中心距经过合理核算，既保证了腔体结构的结构强度，也避免安装时与周边其他管路构件产生空间干涉，三通整体的壁厚经过承压强度校核，能够承受管路运行中的水锤冲击与压力波动，长期使用不易出现腔体变形或焊缝开裂的问题。
