气动悬架装配准备专用工装设备

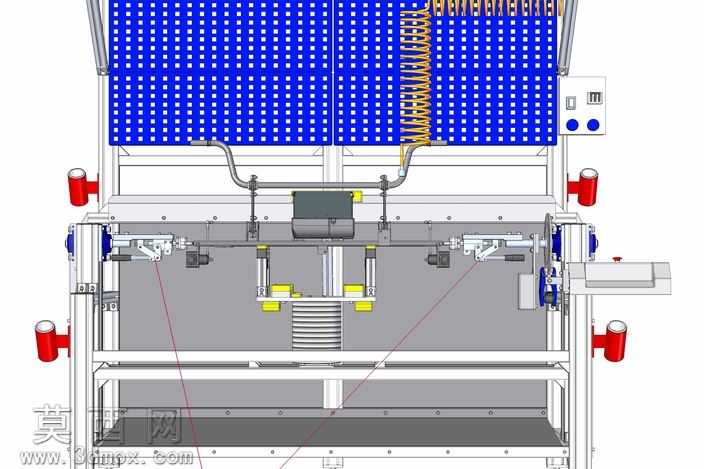

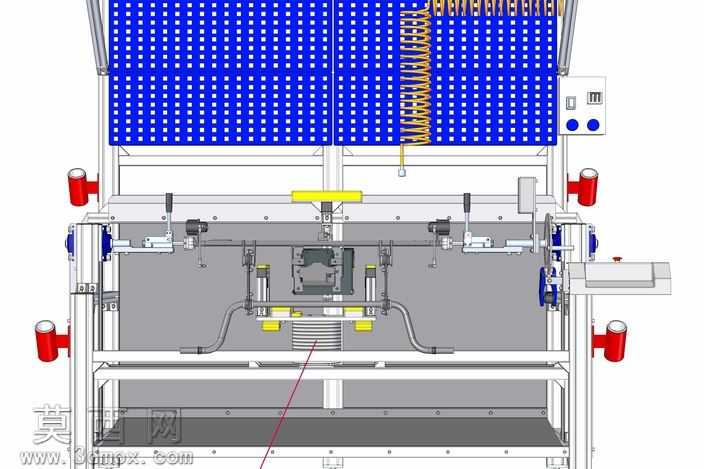

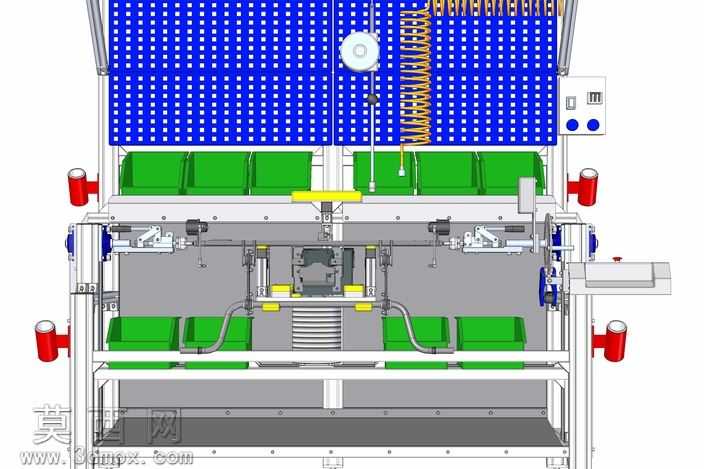

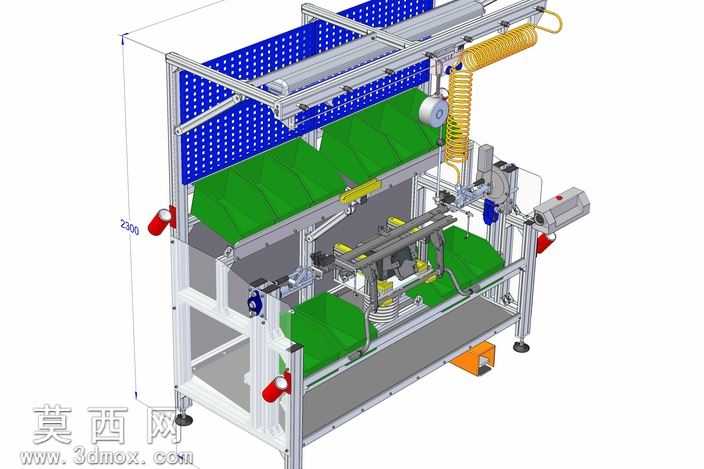

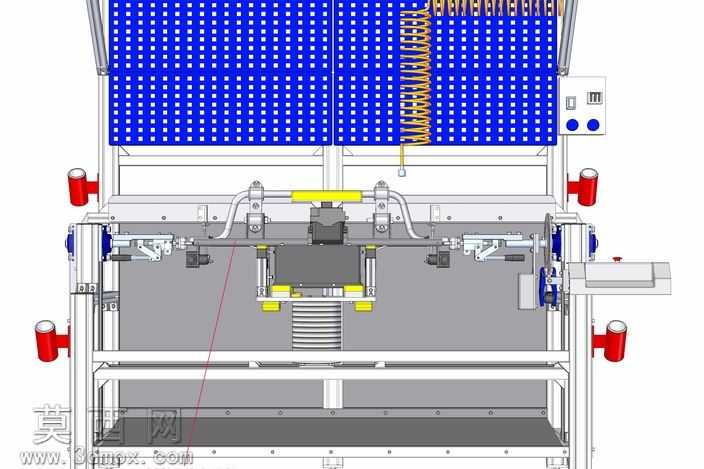

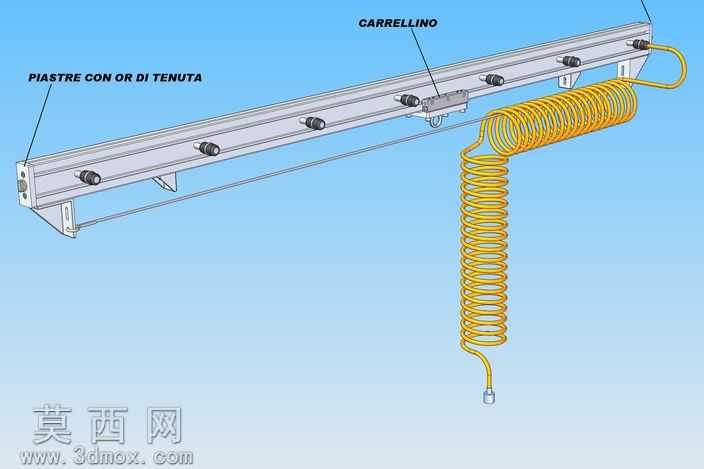

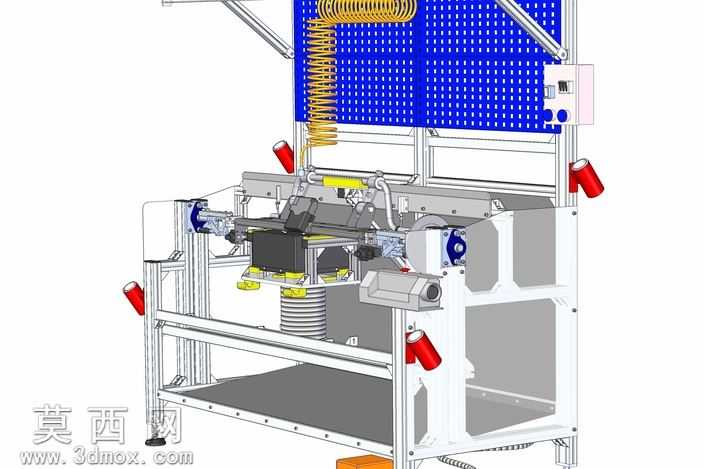

该三维模型为面向气动悬架部件装配准备工序设计的专用工装设备，整体采用工业铝型材搭建框架主体，建模阶段严格遵循铝型材标准连接规范，精准还原了型材槽口、角件连接位、脚轮安装座的结构细节，框架后侧设置蓝色多孔挂板，用于悬挂气动工具、物料盒与作业指导文件，挂板上方布置横向气动管路滑轨，搭配黄色弹簧气管实现气动工具的随动取放，避免管线缠绕干扰作业。模型对工装的作业工位结构做了精细化还原：中部设置仿形定位夹具，可适配气动悬架部件的外形轮廓实现快速装夹定位，夹具周边布置绿色柔性防护挡边，避免工件装配过程中出现磕碰划伤；工位两侧设置带红色急停按钮的操作位，符合人机工程学的操作高度设计，可降低作业人员长时间操作的疲劳感；框架底部配置带刹车的万向脚轮，方便工装整体转场移动，同时预留固定安装孔位，满足固定工位的长期使用需求。材质渲染阶段，针对不同部件做了差异化材质表现：铝型材框架采用哑光银白金属材质，还原阳极氧化表面的细腻磨砂质感；蓝色挂板采用硬质工程塑料材质，表现出多孔板的规整孔洞纹理；绿色防护挡边采用软质聚氨酯材质，呈现出半哑光的柔性材质观感；黄色弹簧气管采用半透明橡胶材质，还原气管的可弯折弹性特性；急停按钮采用亮红色塑料搭配银色金属底座，突出安全部件的视觉辨识度。设计思路围绕气动悬架装配准备的实际作业需求展开，将工具悬挂、工件定位、气动供给、安全防护功能集成于一体，优化作业动线减少无效动作，模型完整还原了各部件的装配关系与运动逻辑，气管的伸缩行程、夹具的开合空间、脚轮的转动范围均做了参数化约束，可直接用于工装的加工制作参考，也可作为生产工位布局规划的可视化演示模型，帮助作业人员快速熟悉工装的功能布局与操作流程。
