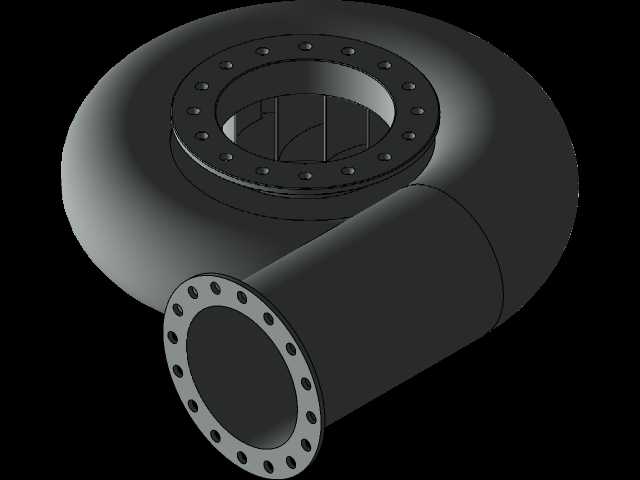

混流式水轮机蜗壳式机体结构设计

该混流式水轮机机体是水力发电场景中核心的能量转换承载部件，主要应用于中水头段的径流式水电站、梯级引水式电站以及小型水利发电枢纽中，承担着将水流的压能与动能有序引导至转轮区域，配合转轮完成水能向旋转机械能转换的核心作用，是整个水轮机组中衔接引水管道与转轮室的关键过流结构。在实际电站运行过程中，上游压力管道输送来的高压水流会首先进入该机体结构，通过机体内部的渐变流道完成水流的环向加速与均匀配水，确保进入转轮的水流具备稳定的环量分布，避免因流道突变产生的涡流、偏流等问题降低机组运行效率，同时减少水流脉动带来的机组振动与空蚀风险，延长整套水轮机组的无故障运行周期。从功能特性来看，该机体采用经典的蜗壳式结构设计，流道断面从进水口位置开始沿着圆周方向按照等速度矩规律逐步收缩，能够保证整个圆周方向上向转轮供水的流量均匀一致，避免局部流速过高或过低带来的效率损失；机体的两个连接端面均采用带螺栓孔的法兰结构，进水端法兰用于和上游压力引水管道对接，端面法兰用于和转轮室、导水机构的基座进行装配连接，法兰面上均匀分布的螺栓孔能够保证连接位置的密封性能与结构强度，承受高压水流带来的径向与轴向载荷，避免运行过程中出现连接松动、漏水等问题。在设计思路上，该结构充分结合混流式水轮机的运行特性，蜗壳的断面形状采用圆形过渡设计，能够最大程度降低水流在流道内的沿程阻力损失，同时圆形断面的结构受力特性更优，可在同等壁厚条件下承受更高的水压力，降低机体的整体重量与制造成本；流道的曲率变化经过平滑过渡处理，不存在局部的直角或者突变结构，能够有效避免水流在流道内部形成脱流、漩涡等不良流态，减少局部空蚀的发生概率，提升结构的使用寿命。从安装边界与尺寸适配来看，进水口法兰的螺栓孔沿圆周均匀排布，可匹配同公称直径的压力输水管道法兰标准，安装时只需对齐法兰孔位、加装密封垫片后紧固螺栓即可完成进水侧的连接；机体上部的环形连接法兰尺寸与导水机构、转轮室的安装基座尺寸匹配，安装过程中可通过法兰止口完成快速定位，保证整个机体与转轮、导叶等部件的同轴度要求，避免因安装偏心带来的运行振动问题；整个机体的外部轮廓充分考虑电站厂房内的安装空间预留，蜗壳的外轮廓尺寸不会与周边的支撑结构、检修通道产生干涉，能够满足立式、卧式两种不同布置形式的水轮机组安装需求，在后期机组检修过程中，无需拆卸周边大量附属结构即可完成机体的检查与密封件更换作业，有效降低电站的运维成本。
