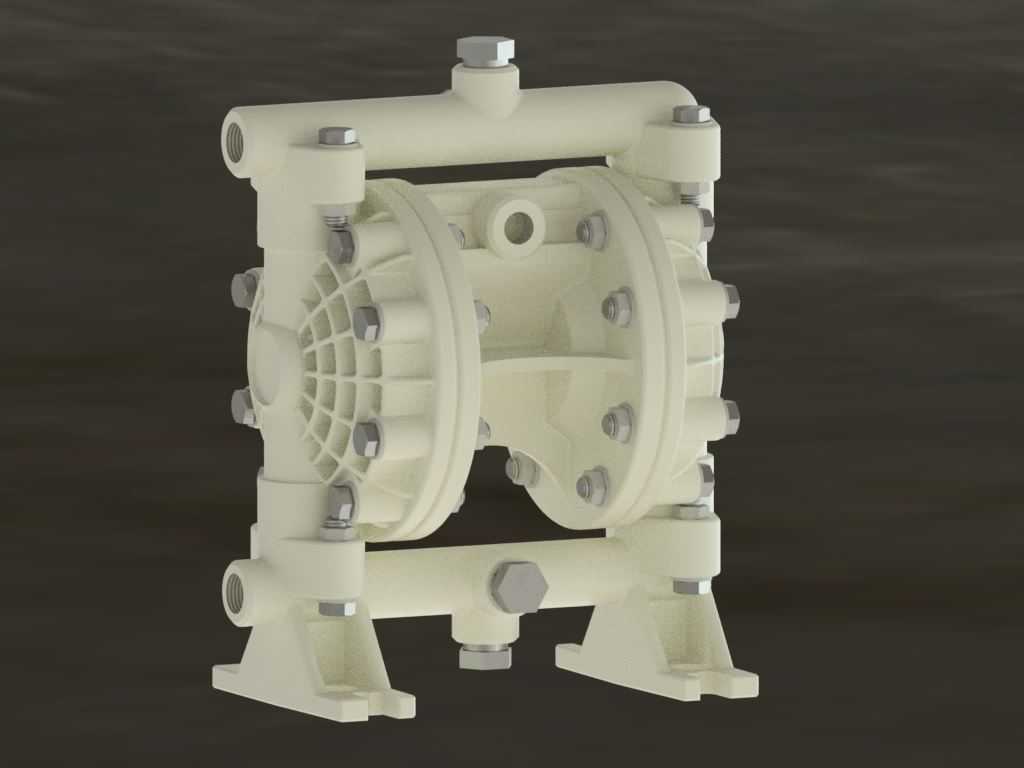

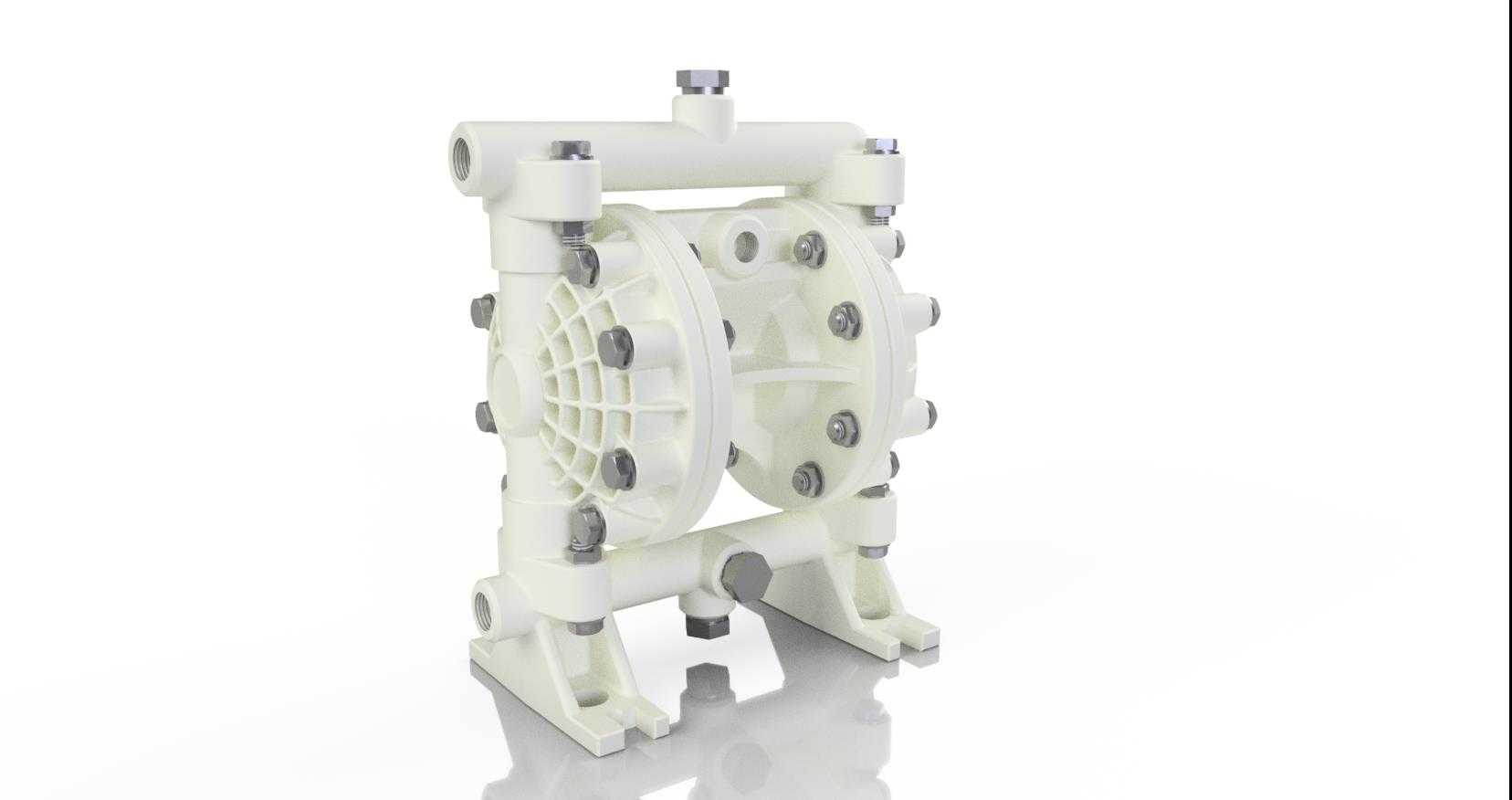

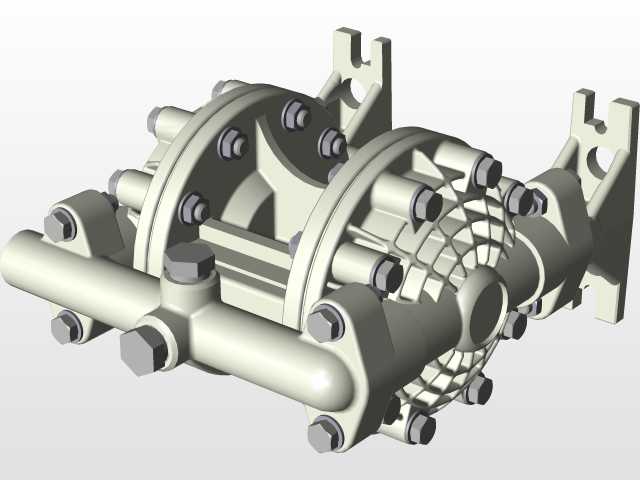

塑料气动隔膜输送泵结构设计

该款塑料气动隔膜泵主要面向化工、涂装、食品加工、污水处理等对流体输送有耐腐蚀需求的工业场景，可输送含颗粒杂质的高粘度流体、腐蚀性化学介质、易挥发易燃易爆流体以及对剪切力敏感的物料，在工况复杂的流体输送环节中，无需电力驱动即可完成介质输送作业，有效规避易燃易爆场景下的用电安全隐患，同时避免叶轮类输送设备对敏感物料的结构破坏。设备依靠压缩空气作为动力源，通过配气机构交替向两侧气室供气，推动隔膜往复形变，配合进出口单向球阀的启闭动作，交替完成腔室的吸料与排料过程，具备自吸能力强、可空载运行、输送扬程与流量可通过气源压力灵活调节的特性，运行过程中无动密封泄漏点，能实现完全无泄漏输送，避免有毒有害、高价值介质的跑冒滴漏问题。在设计层面，整体采用对称式模块化结构布局，泵体主体选用工程塑料材质，在保证结构强度的同时大幅降低设备自重，提升耐腐蚀性能；两侧隔膜腔采用对称分布的螺栓紧固结构，便于后期拆解维护更换隔膜易损件，进出口管路接口采用同轴对称布局，可根据现场安装空间灵活调整进出料方向，适配不同走向的管路排布需求；底部设置一体化支撑脚，预留标准安装孔位，可直接固定于安装基座或移动小车上，满足固定工位与移动作业的不同需求。外形设计充分考虑狭小空间的安装适配性，整体轮廓方正无突出尖锐结构，安装边界预留足够的管路连接与操作维护空间，气源接口设置于泵体顶部，便于气源管路的快速接驳，日常运行过程中无需额外添加润滑油，维护成本低廉，可适配多种复杂工业工况下的流体输送需求，针对不同输送介质的特性，可通过更换不同材质的隔膜与球阀配件，拓展设备的适用介质范围，从普通清水到高粘度浆料、强腐蚀性酸碱介质均可适配，在精细化工生产、车间涂装供料、污水处理药剂投加、食品级物料输送等场景中均能稳定发挥作用。
