双作用三级活塞往复式高压压缩机结构

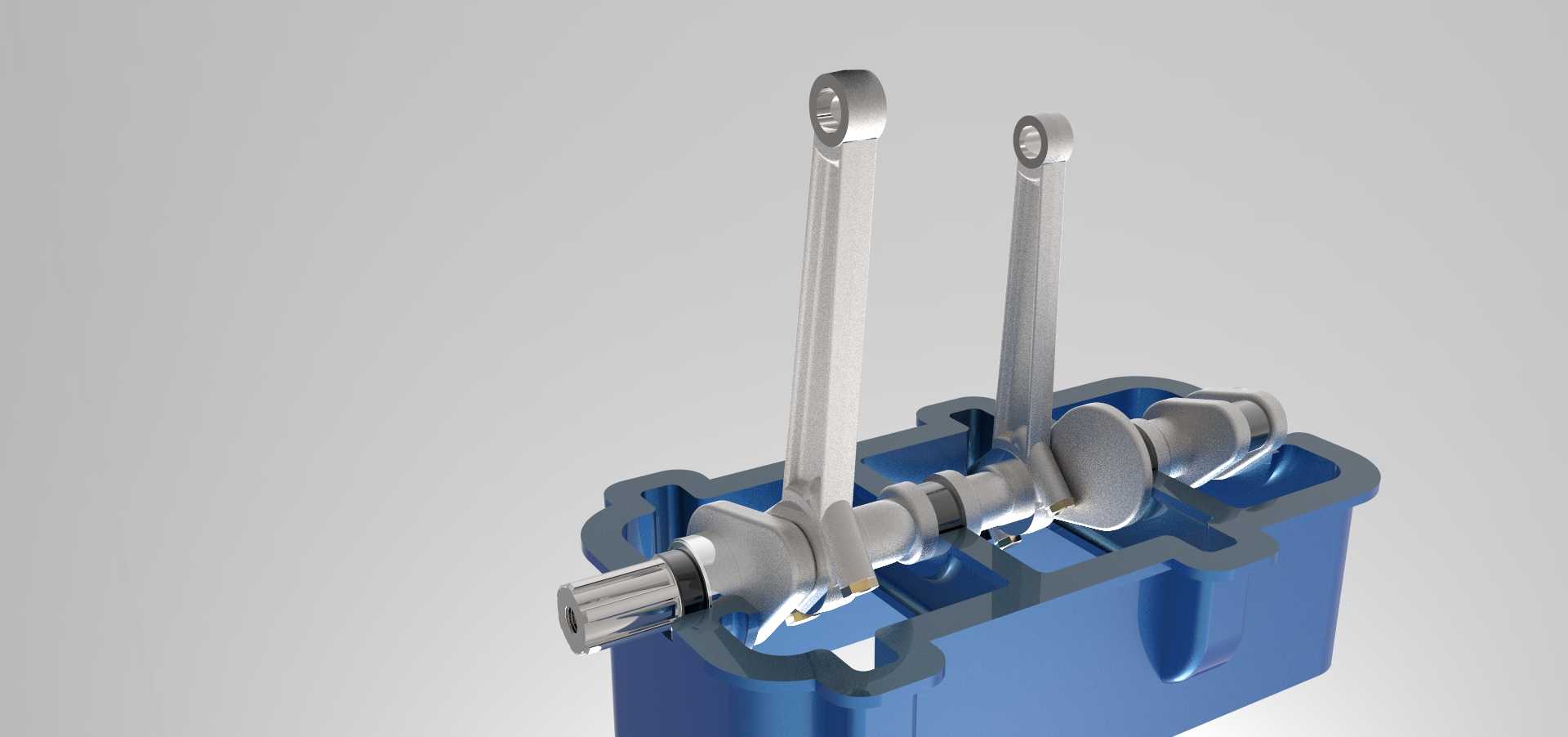

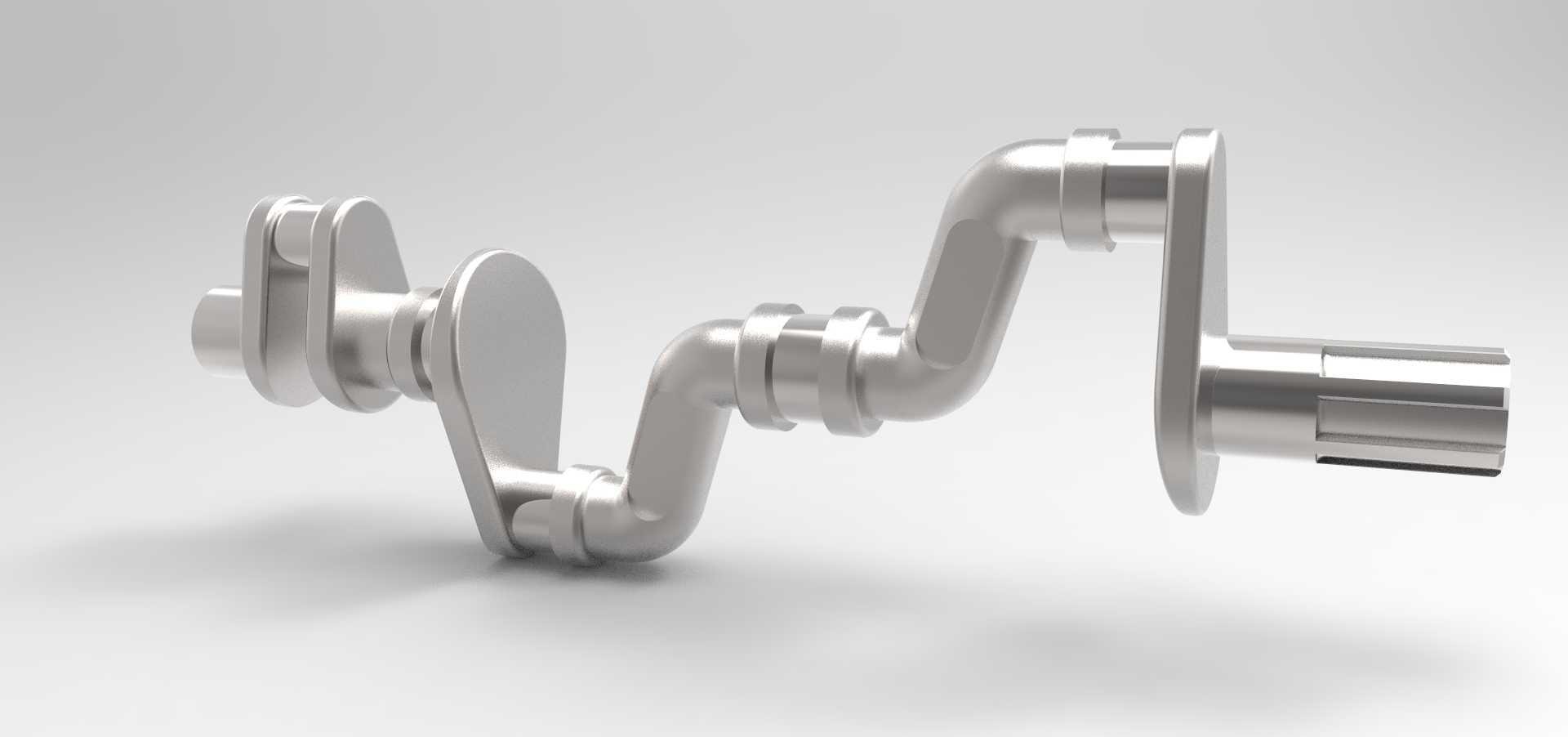

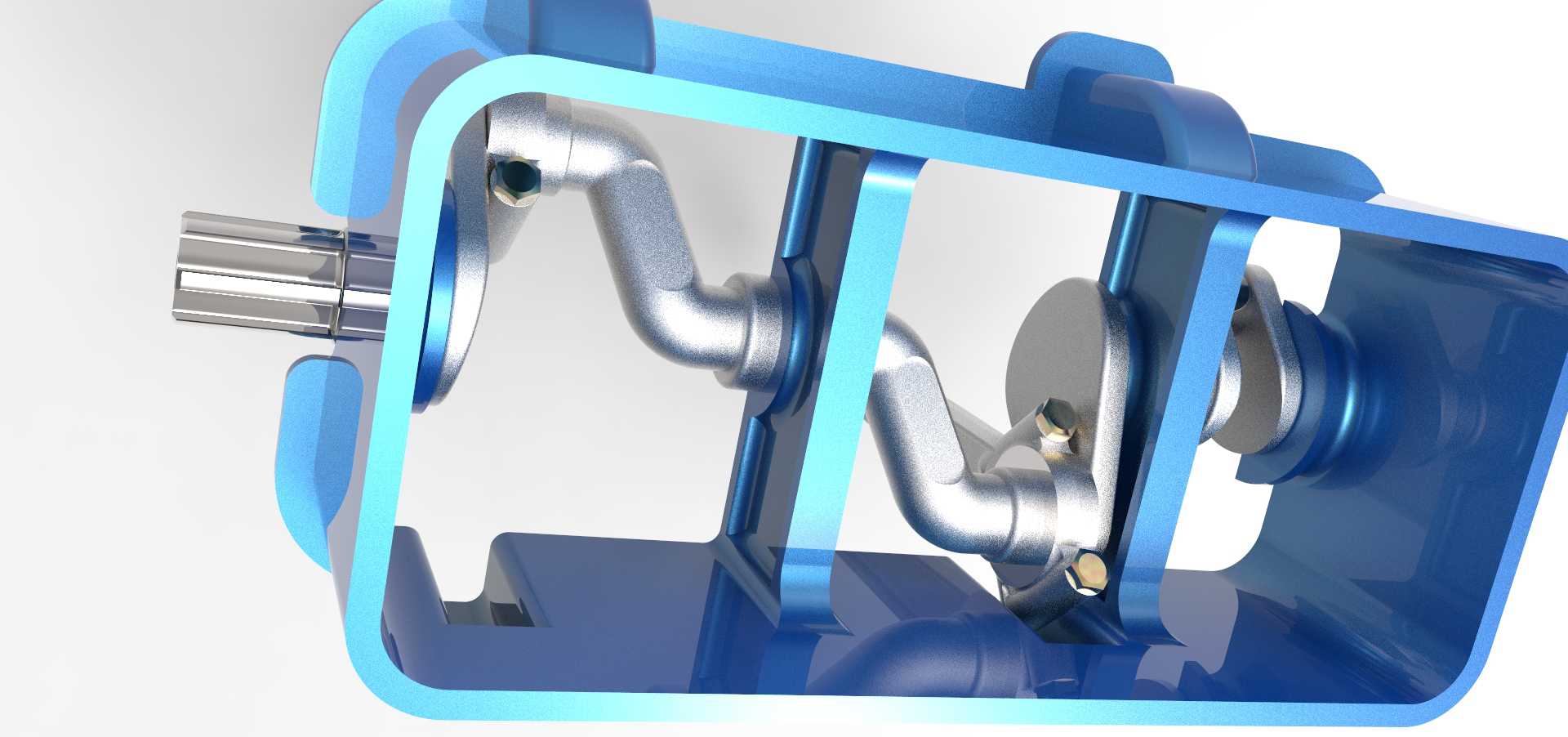

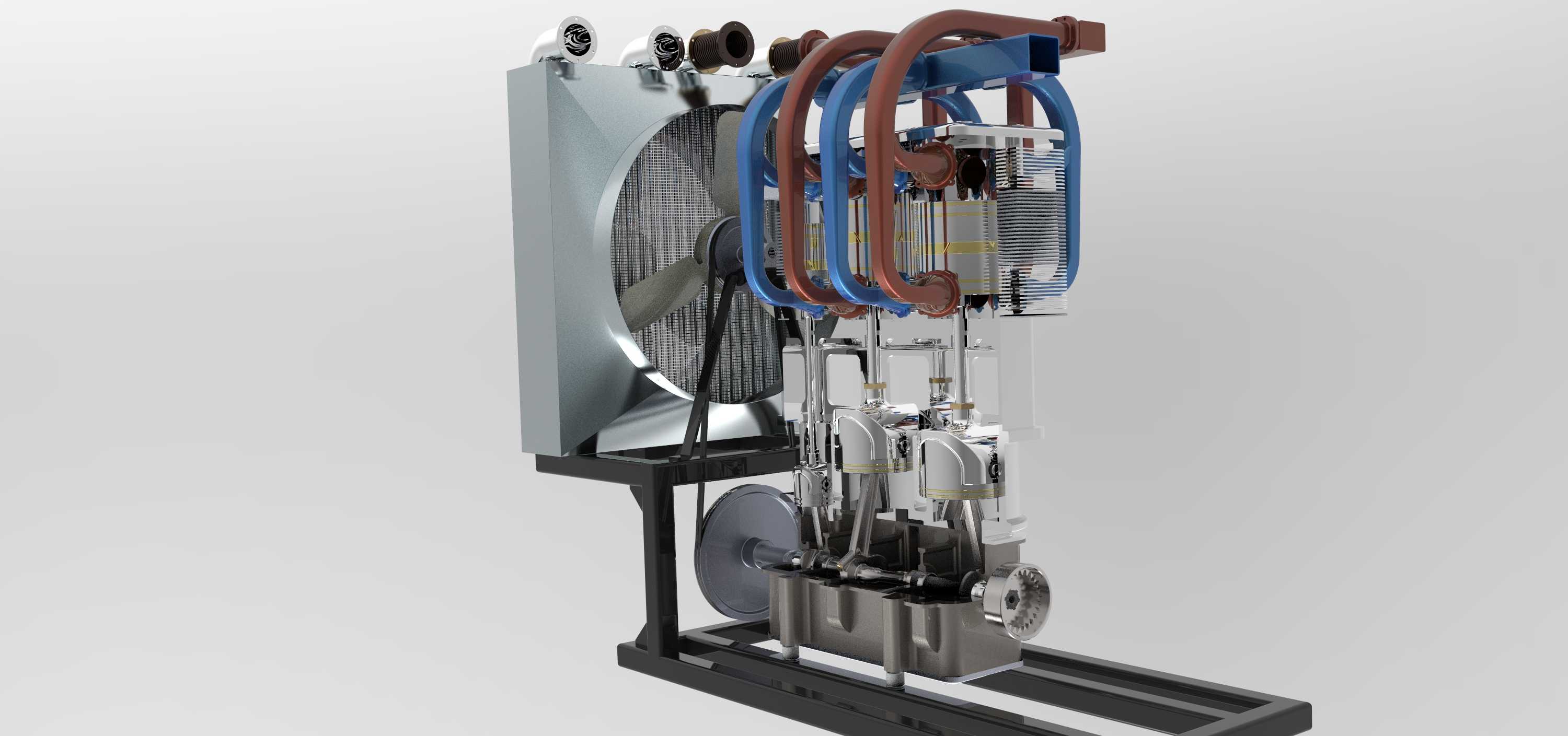

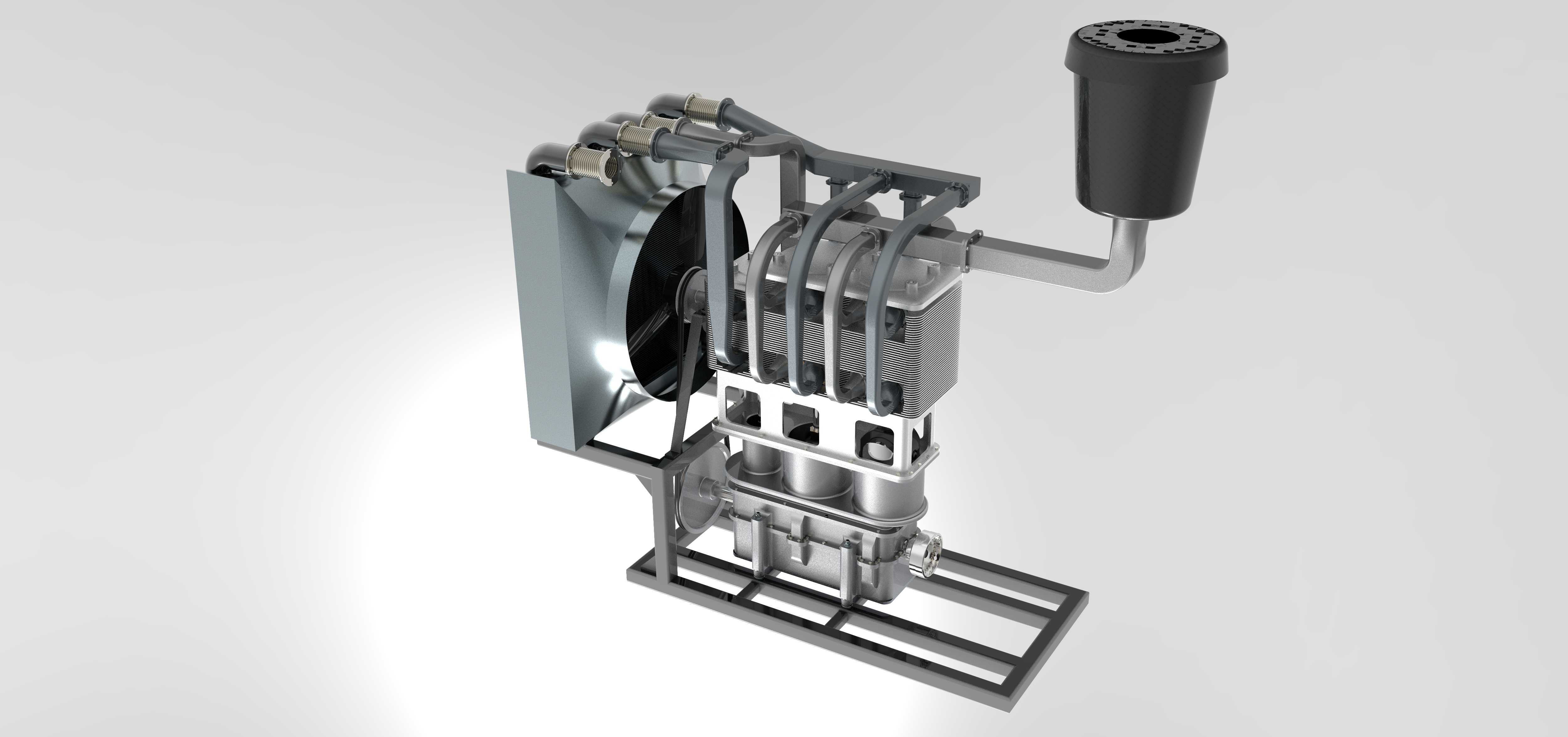

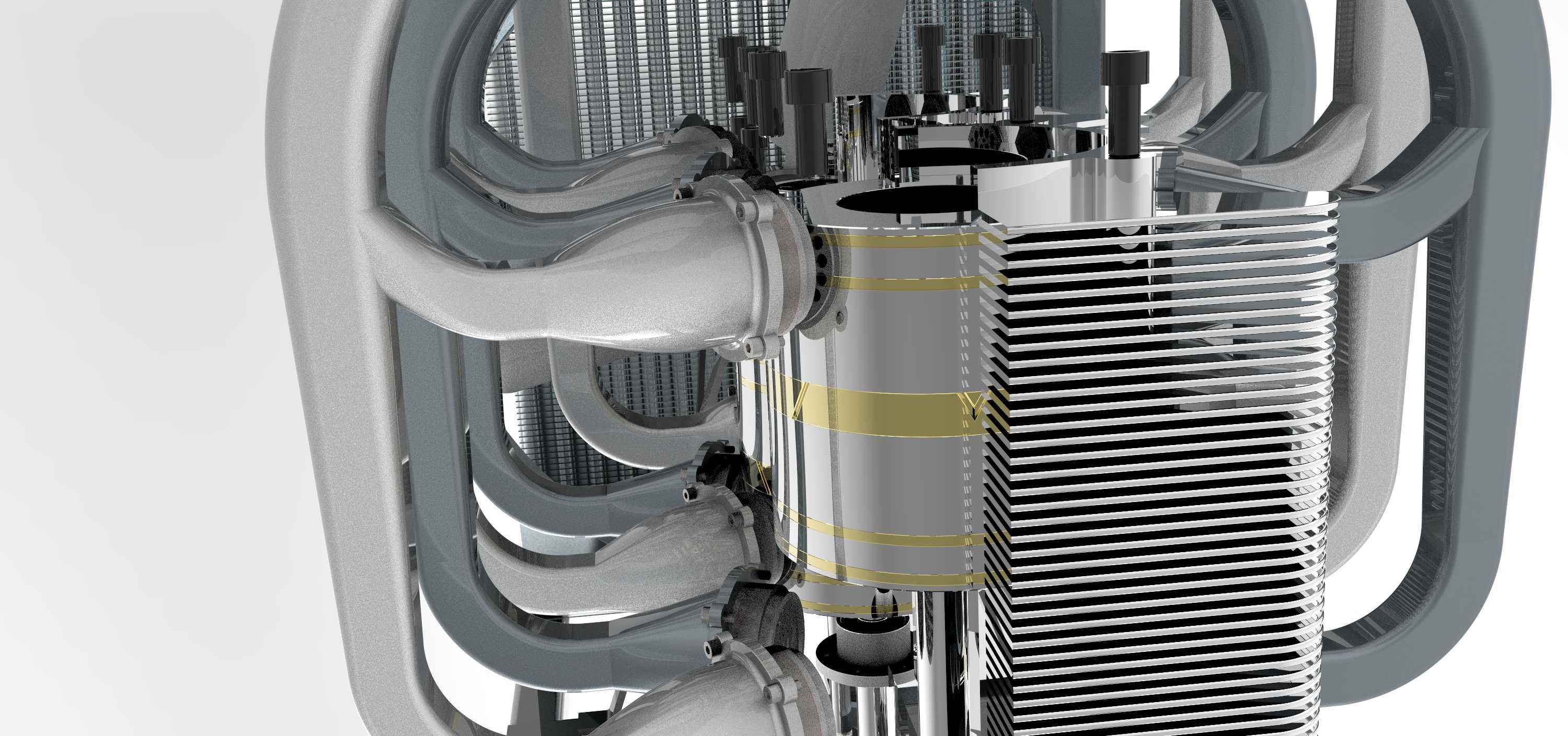

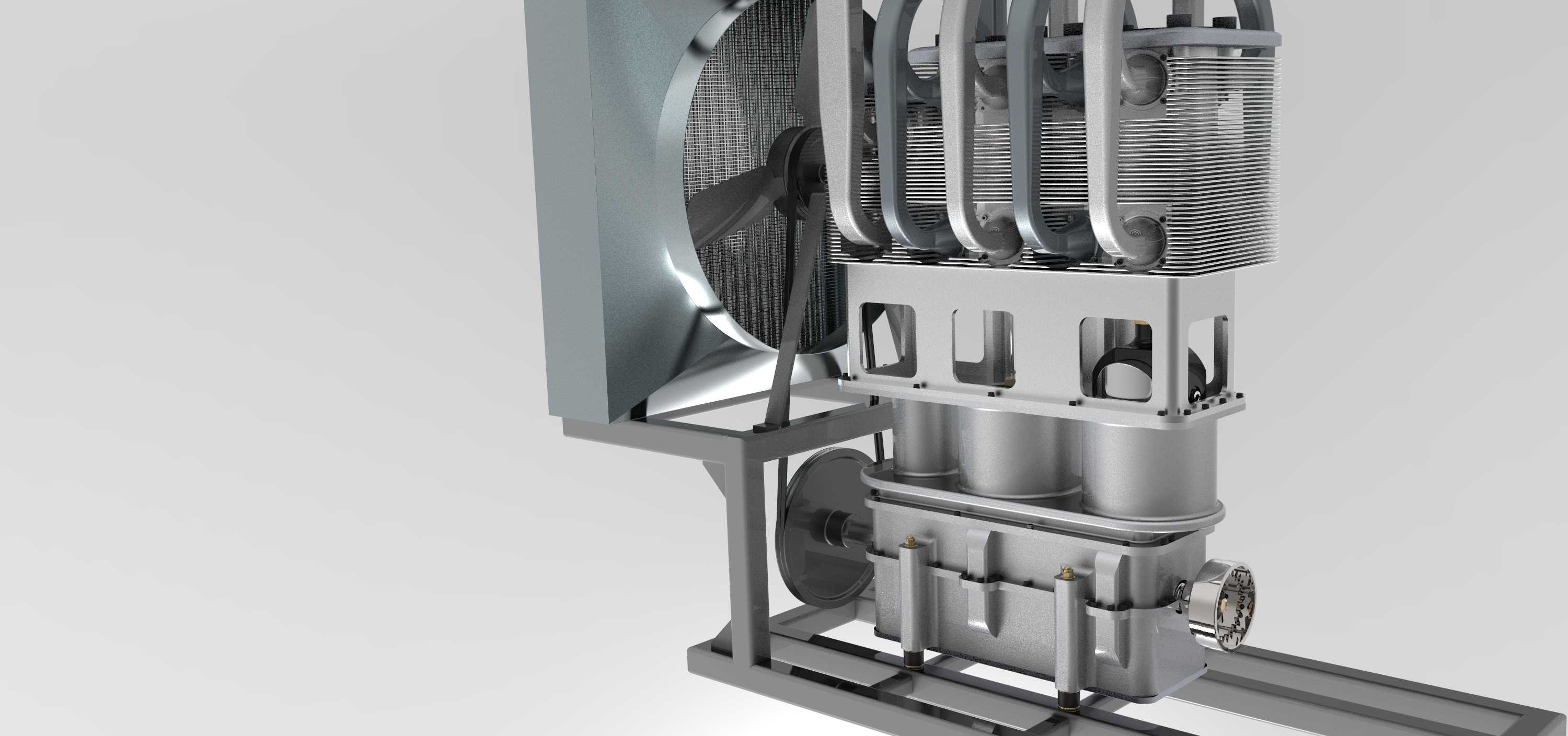

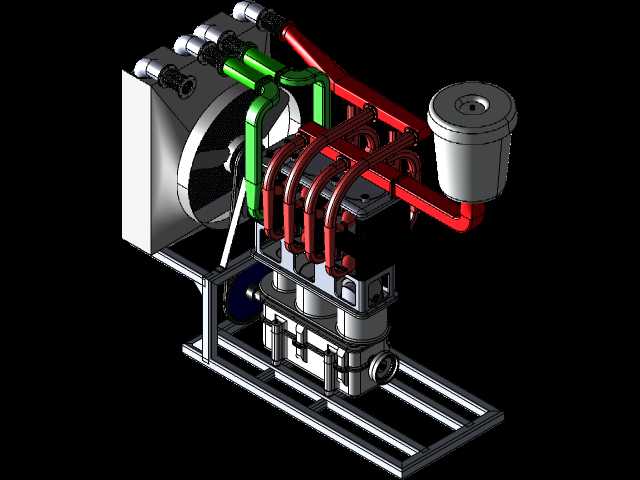

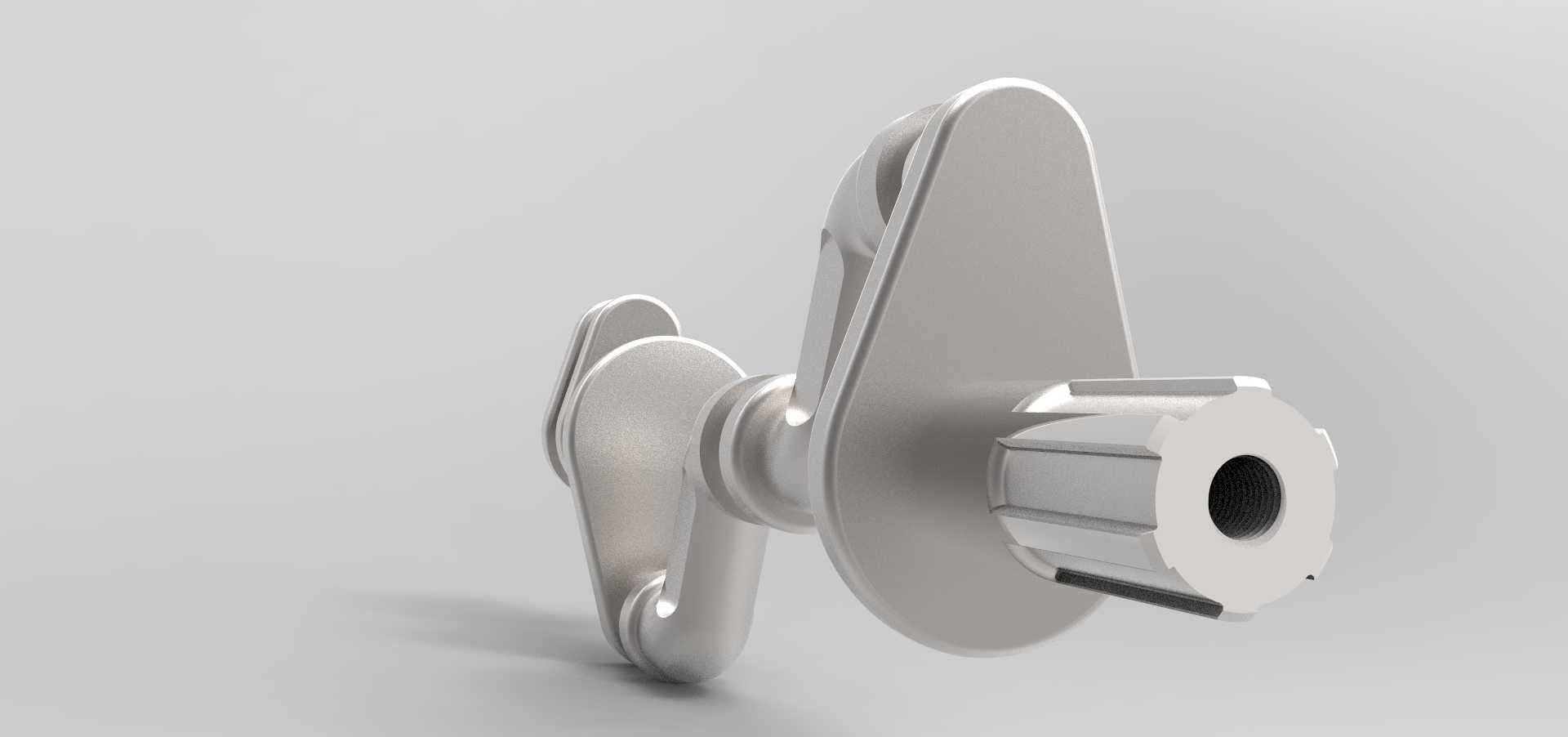

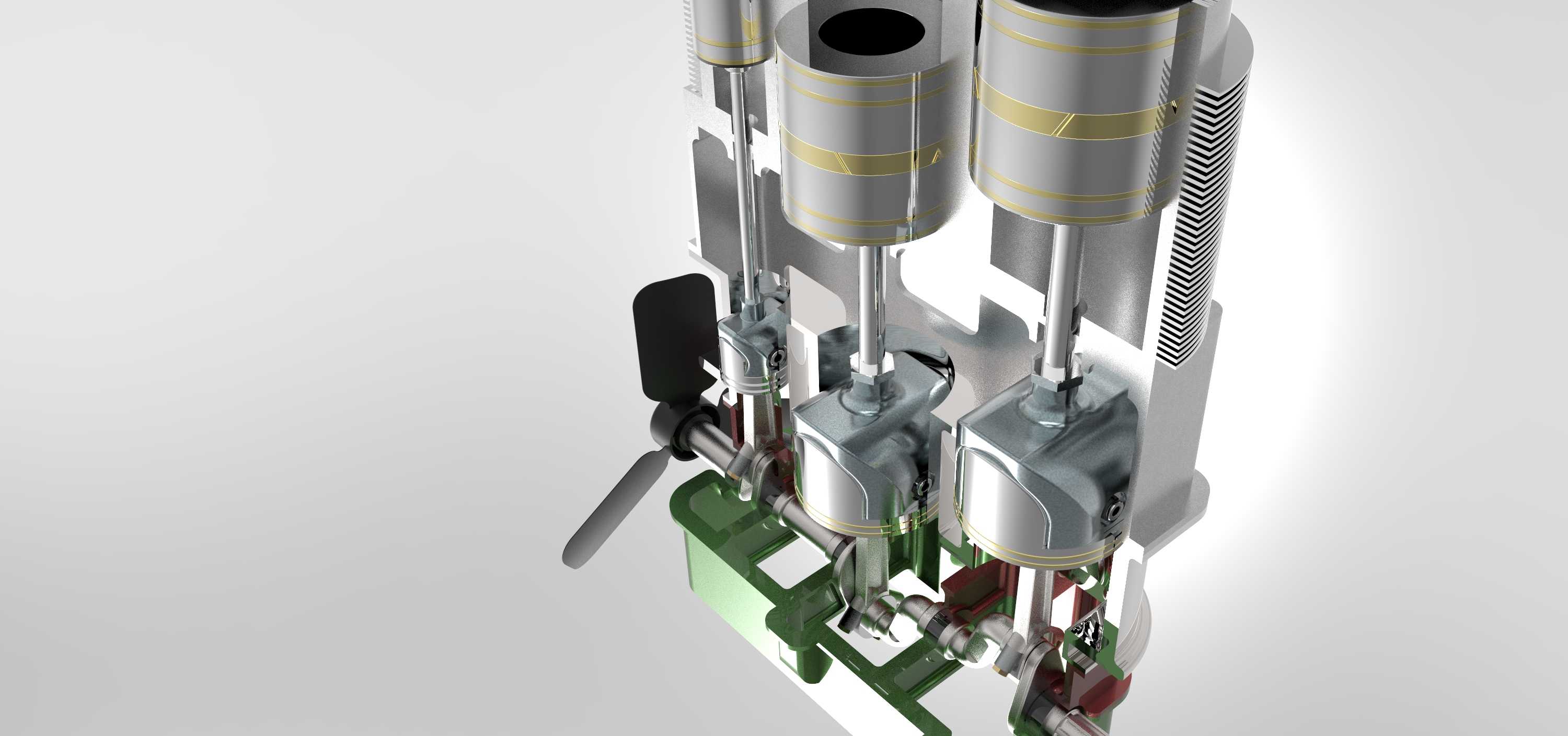

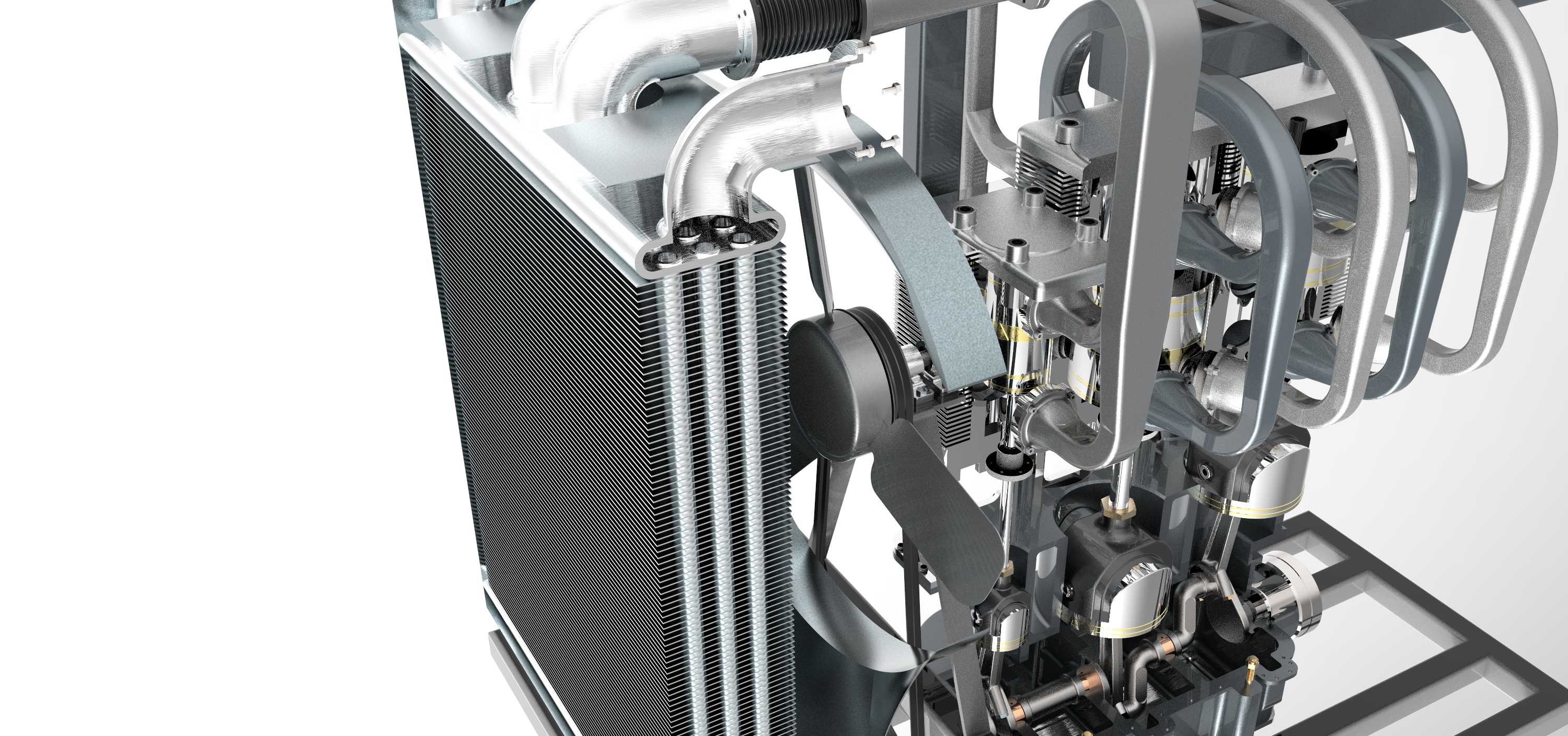

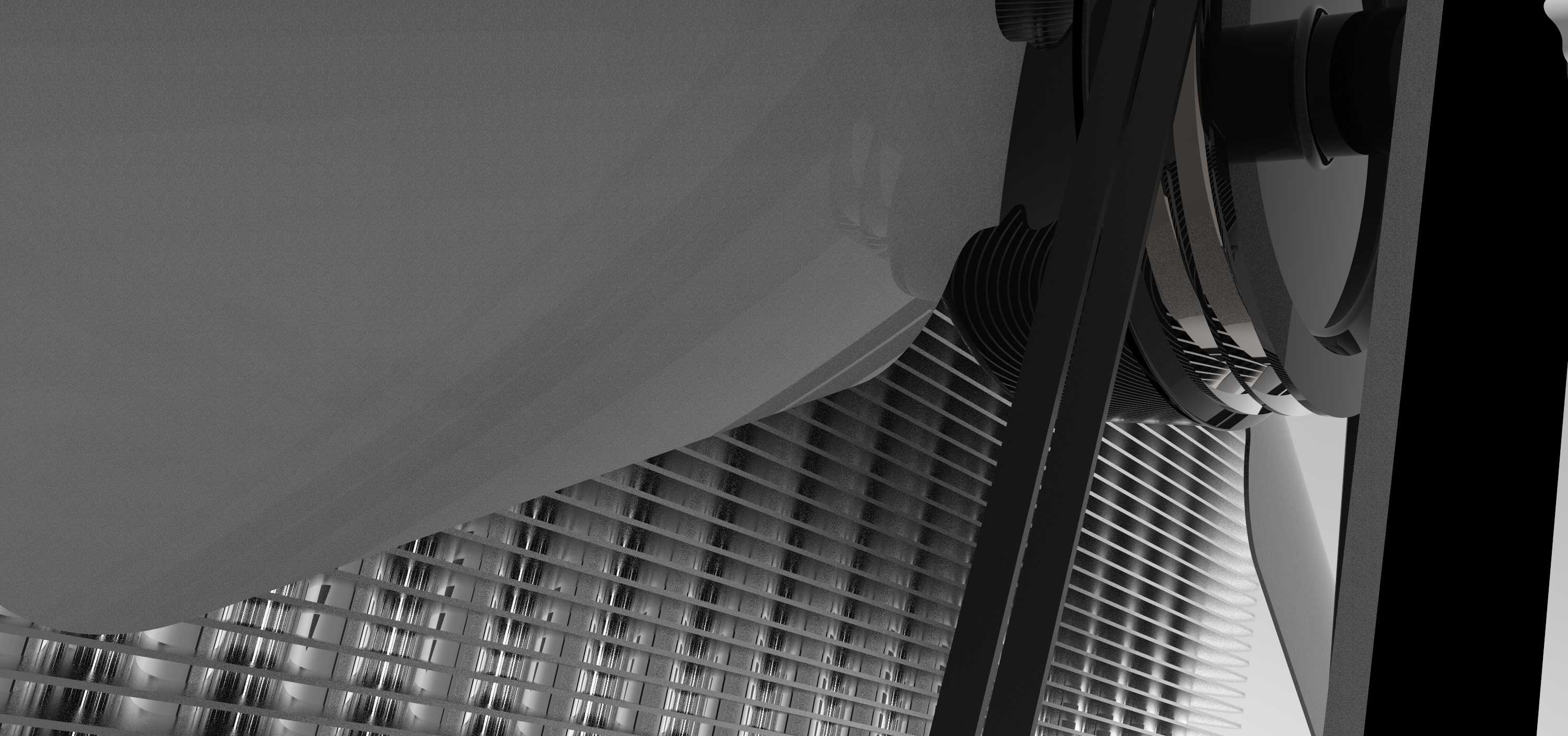

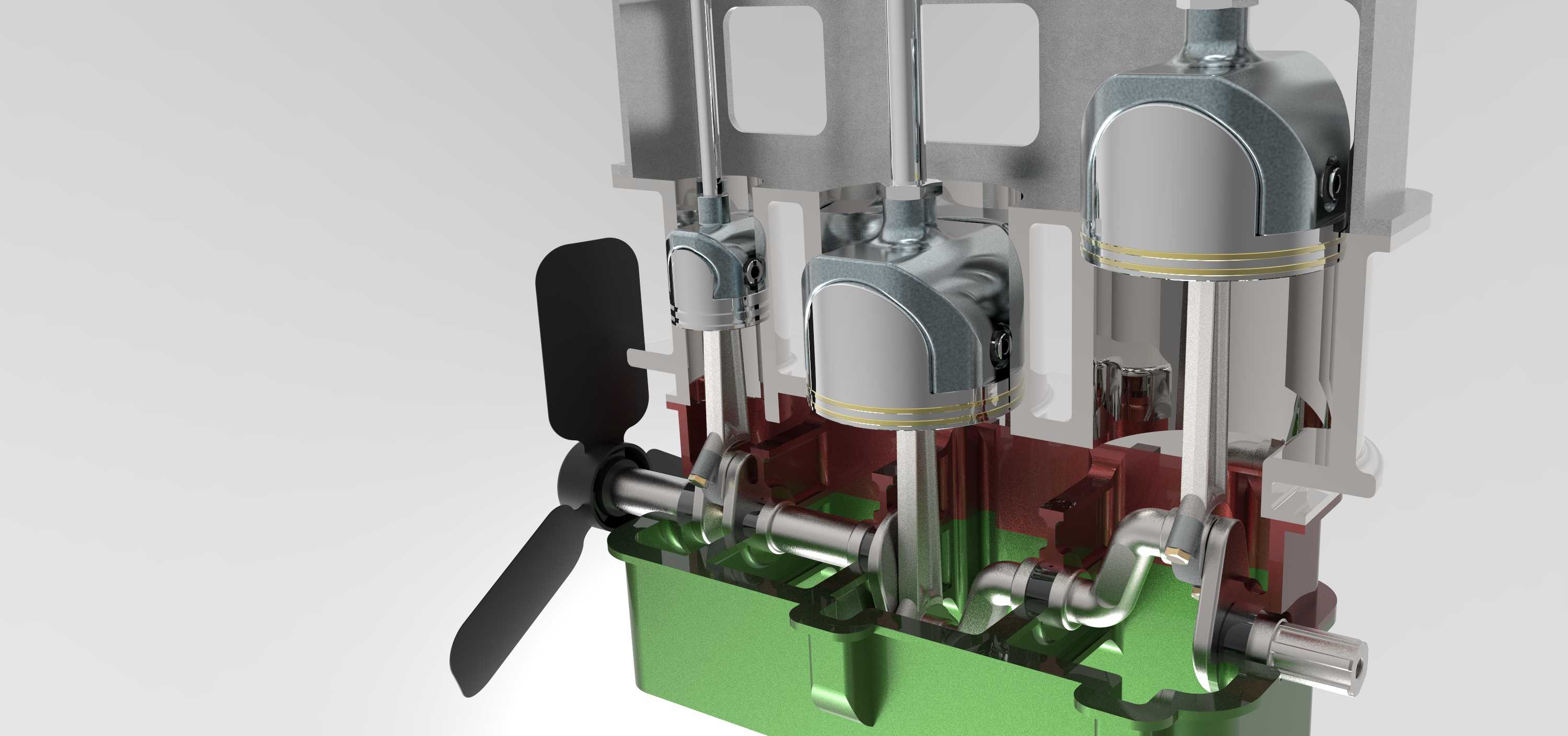

这款高压压缩机采用往复式双作用两级三活塞的核心结构方案，主要面向中小流量高压气源供给场景，可适配小型工业气源增压、特种气瓶充装、高压气动系统动力供给、实验测试平台高压气源输出等多类应用场景，能够持续稳定输出符合压力要求的压缩气体，满足不同工况下的高压气源使用需求。从实际用途来看，该设备可将常压状态的气体经过多级压缩逐级提升压力，最终输出高压气体，相比单级压缩结构，多级压缩的设计能够有效降低单级压缩比，减少压缩过程中的气体温升，提升压缩效率，同时降低核心运动部件的负载，延长设备整体使用寿命。在功能特性层面，该结构采用双作用活塞设计，活塞往复行程的两个方向均可完成气体压缩作业，相比单作用结构能够在相同缸体尺寸、相同曲轴转速下获得更高的排气量，有效提升单位体积的设备输出能力；三活塞的布局采用对称式排布，能够平衡曲轴运转过程中的往复惯性力，降低设备运行时的振动幅度与噪音水平，提升设备运行的平稳性。设计思路上，整体结构采用模块化布局思路，将压缩缸体组件、散热冷却模块、进气过滤消声组件、动力传动结构、支撑机架进行分区排布，既保证各功能模块之间的管路连接路径最短，减少气路压力损失，也预留了足够的安装维护空间，方便后期对易损部件进行检修更换；散热模块采用风冷式结构搭配大尺寸散热翅片与冷却风扇，能够在设备连续运行过程中快速带走压缩过程产生的热量，避免缸体温度过高导致的气阀密封失效、润滑性能下降等问题；进气端配置的消声过滤组件，既可以过滤进入缸体的气体中的杂质，避免杂质磨损缸体与活塞密封件，也能够降低进气过程产生的气流噪音，优化设备运行的声环境。外形尺寸与安装边界方面，整体结构采用框架式钢制机架作为承载底座，所有核心部件均集成安装在机架的安装平面上，底座预留了标准化的安装固定孔位，可直接固定在混凝土基础或者钢制安装平台上，设备整体的横向、纵向安装尺寸紧凑，不需要占用过大的场地空间，进气接口、排气接口均设置在设备外侧便于管路连接的位置，外接管路时不需要对设备主体结构进行额外改动，能够快速完成与上下游气路系统的对接安装；设备的运动部件均设置在结构内侧，外围无突出的运动干涉部件，安装时仅需要预留侧面的检修操作空间即可，不需要额外设置过大的安全防护距离，适配各类中小型车间、实验场所的安装空间条件。
