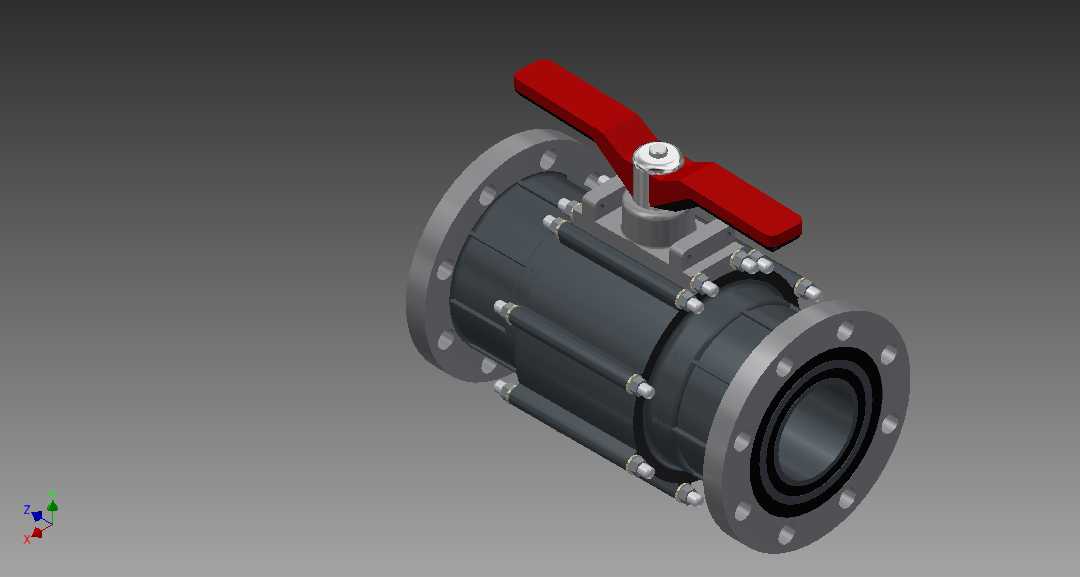

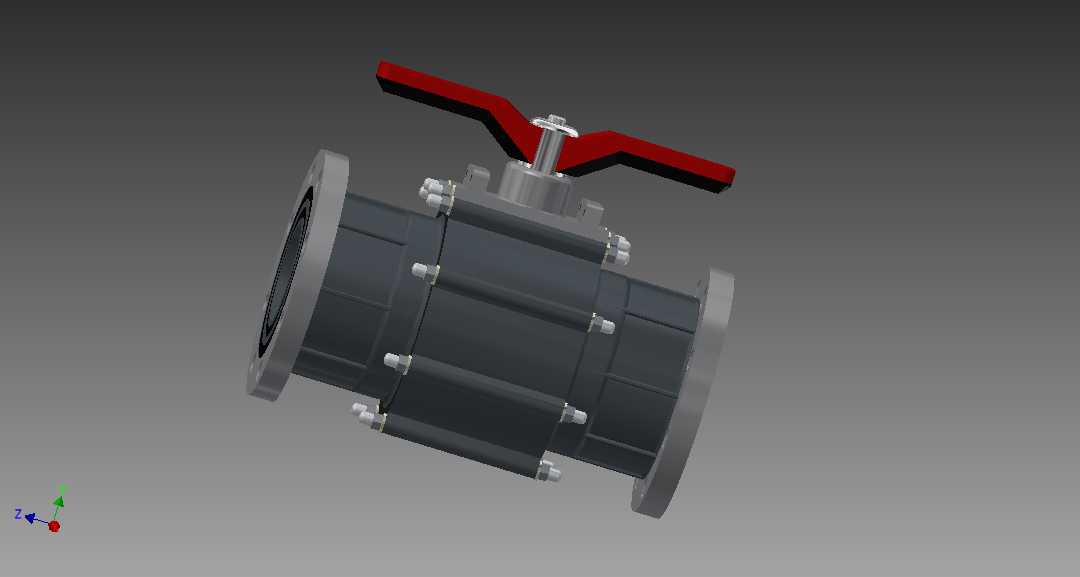

DN80法兰式手动双向球阀结构设计

这款DN80规格的法兰式双向球阀，主要应用在市政给排水、化工流体输送、暖通循环水、工业制程管路等场景中，承担管路介质双向通断控制的核心作用，可适配水、轻质油品、低压腐蚀性流体等多种常见工业介质的输送管控需求，在管路系统中既可以截断介质流通，也可以在检修管路段时实现双向密封隔离，避免单侧介质倒灌引发的作业风险。

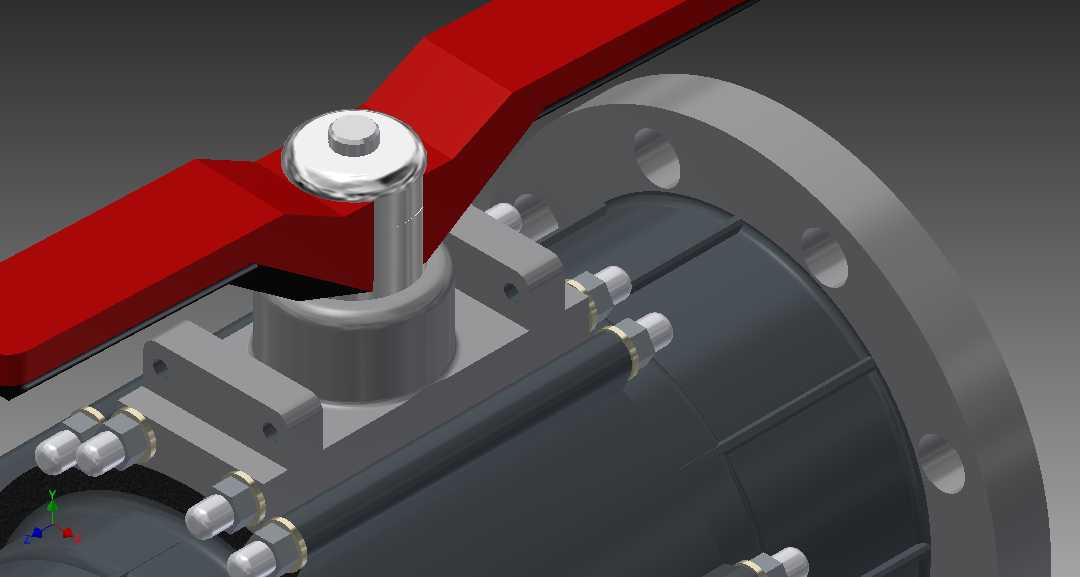

从功能特性来看，该球阀采用双向密封结构设计，无论介质从阀门哪一侧流入，都能依靠阀座与球体的紧密贴合实现可靠密封，相比单向截止阀，它无需在安装时刻意区分介质流向，能有效降低现场安装的出错概率，也更适合流向可能发生切换的循环管路系统。阀门采用顶部杠杆式手动手柄驱动，手柄的红色涂装在工业现场具备高辨识度，操作人员可以直观通过手柄方位判断阀门的启闭状态，手柄长度经过力矩匹配设计，操作人员无需借助额外加力杆即可完成额定压力下的阀门启闭操作，降低日常操作的劳动强度。

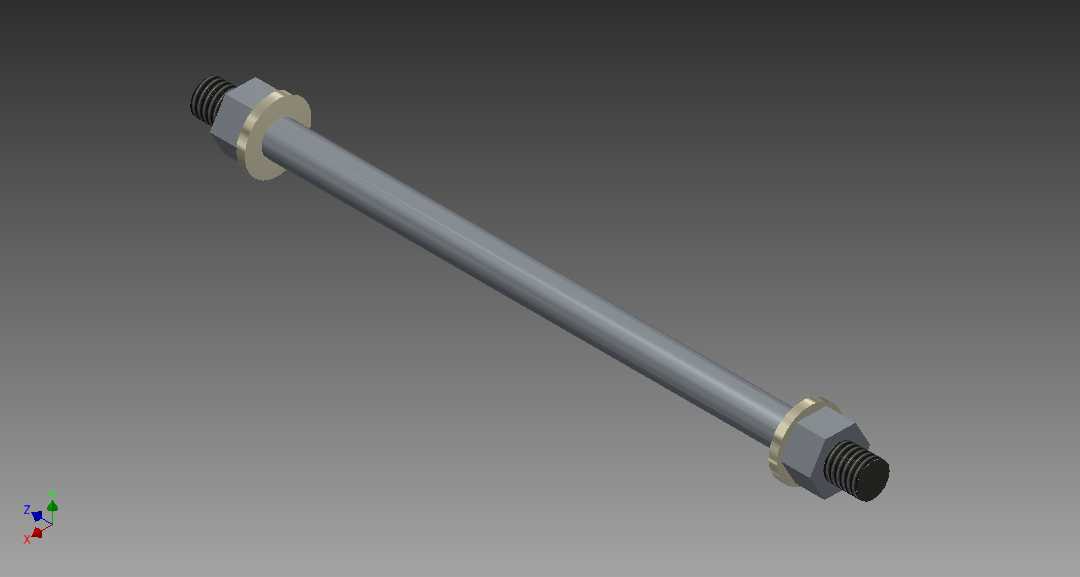

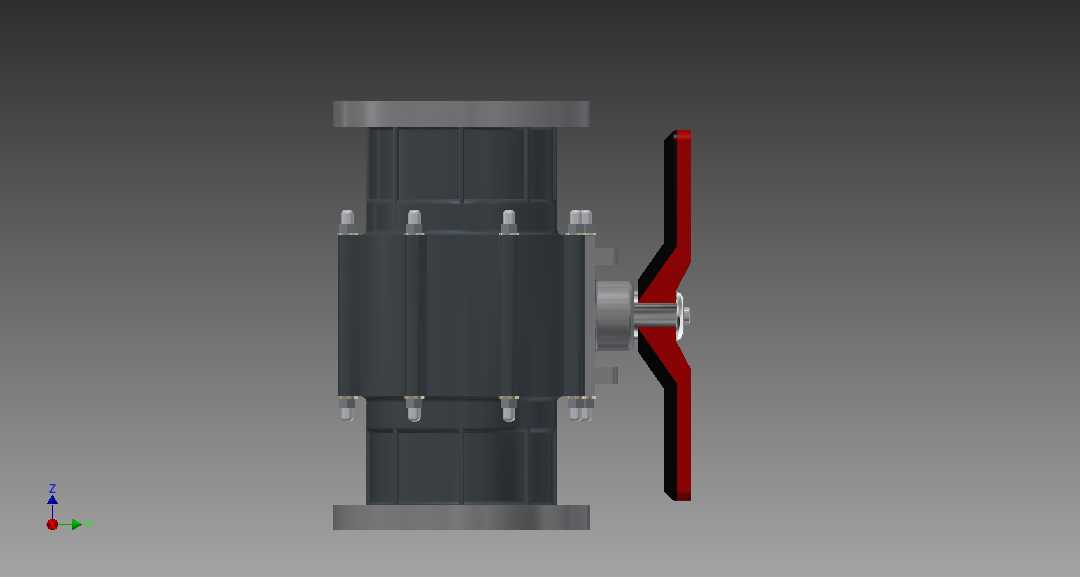

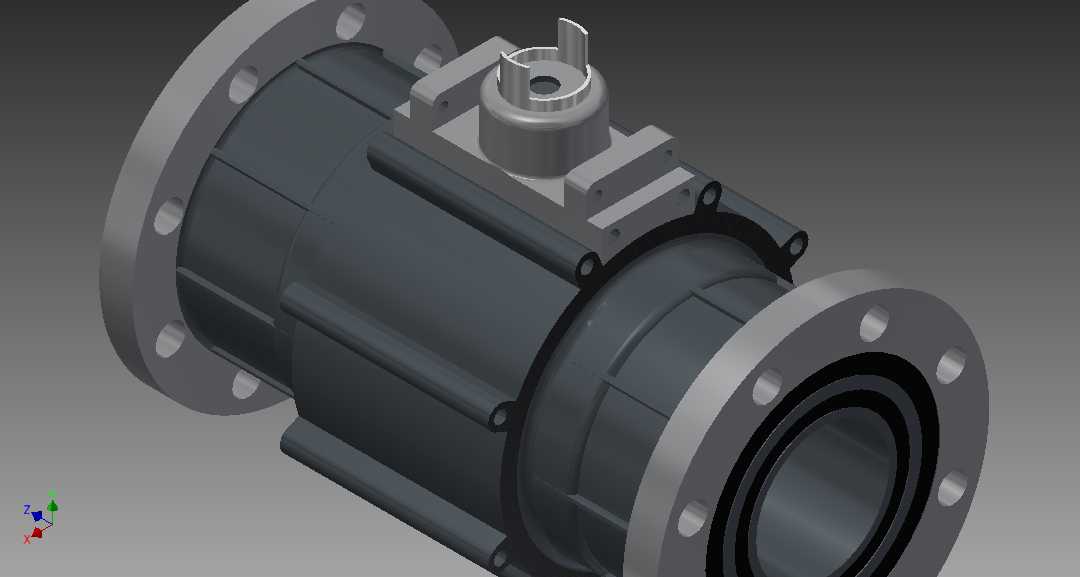

在设计思路上，这款阀门采用三段式法兰阀体结构，阀体中段与两侧法兰端通过长杆螺栓拉紧固定，螺栓沿阀体周向均匀排布，既保证了阀体结合面的压紧力均匀分布，避免局部密封失效，也方便后期检修时快速拆解更换内部密封件与球体，无需将整个阀门从管路上完全切割拆除，大幅降低后期维护成本。球体与阀杆采用一体式防飞出结构设计，避免管路带压操作时阀杆被内部压力顶出引发安全事故，阀杆部位设置多重填料密封，长期使用也不会出现介质外漏的问题。

从安装边界来看，该阀门公称通径为DN80，两端采用标准法兰连接结构，法兰盘上的螺栓孔沿圆周均匀分布，匹配同压力等级的标准管路法兰尺寸，安装时只需对齐法兰孔位、加装密封垫片后拧紧连接螺栓即可完成固定，无需额外定制转接配件。阀门整体轴向长度、阀体最大外径、手柄操作所需的转动空间都经过适配优化，安装后手柄转动全程不会与周边管路、支架发生干涉，预留的操作空间足以满足日常开关操作的需求，阀体外部采用防腐涂装处理，能适应潮湿、轻度腐蚀的工业安装环境，长期使用也不会出现表层锈蚀脱落的问题。
