工业气力输送用旋转气锁阀结构设计

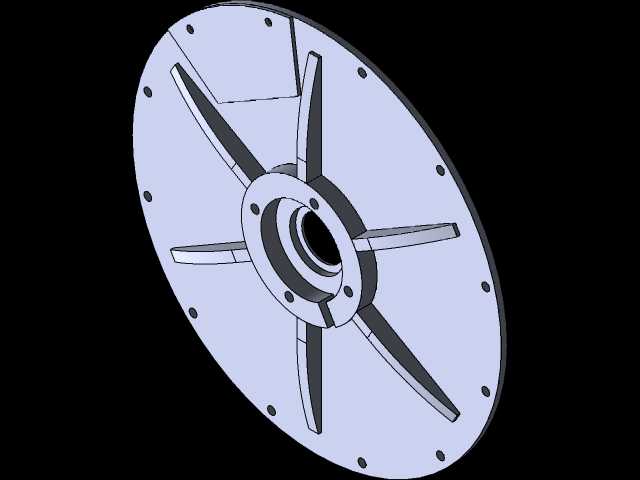

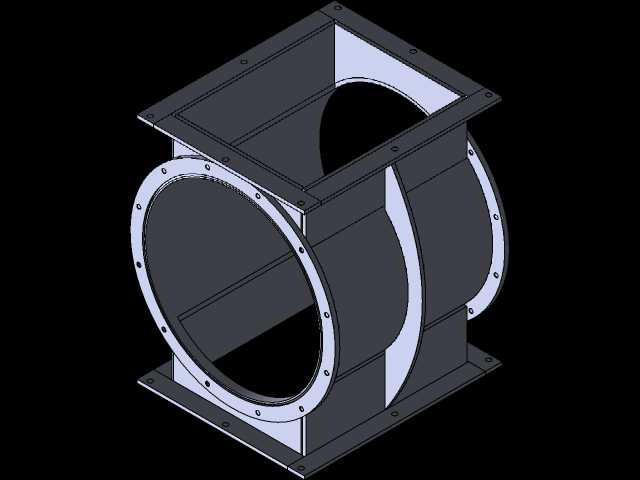

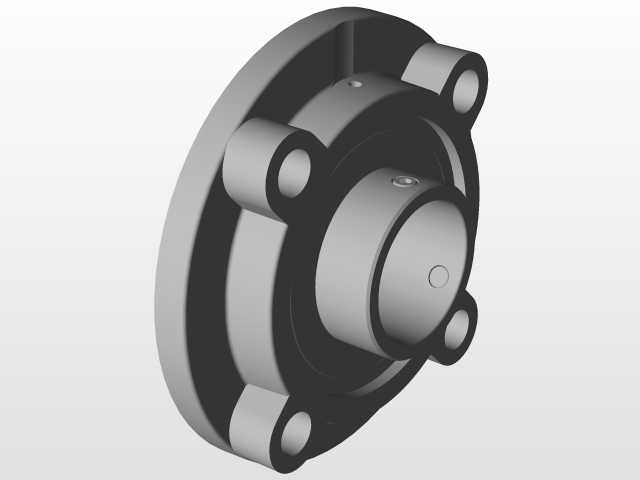

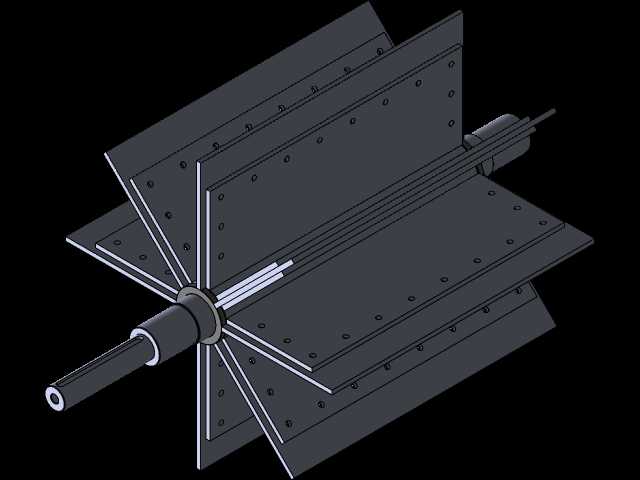

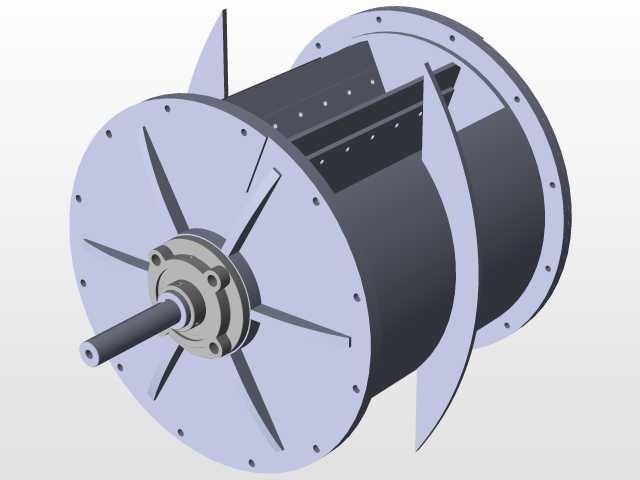

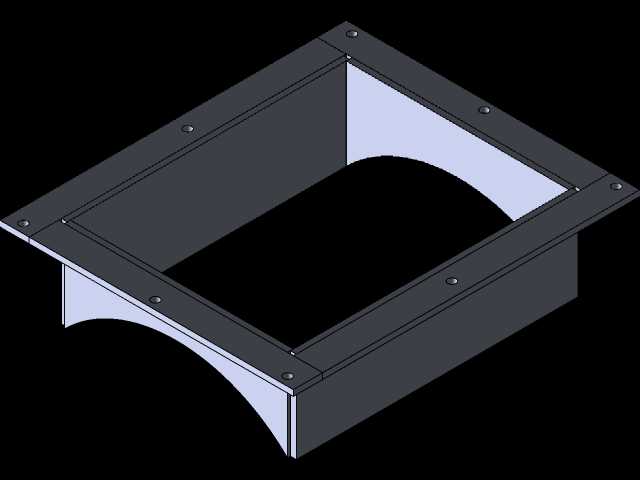

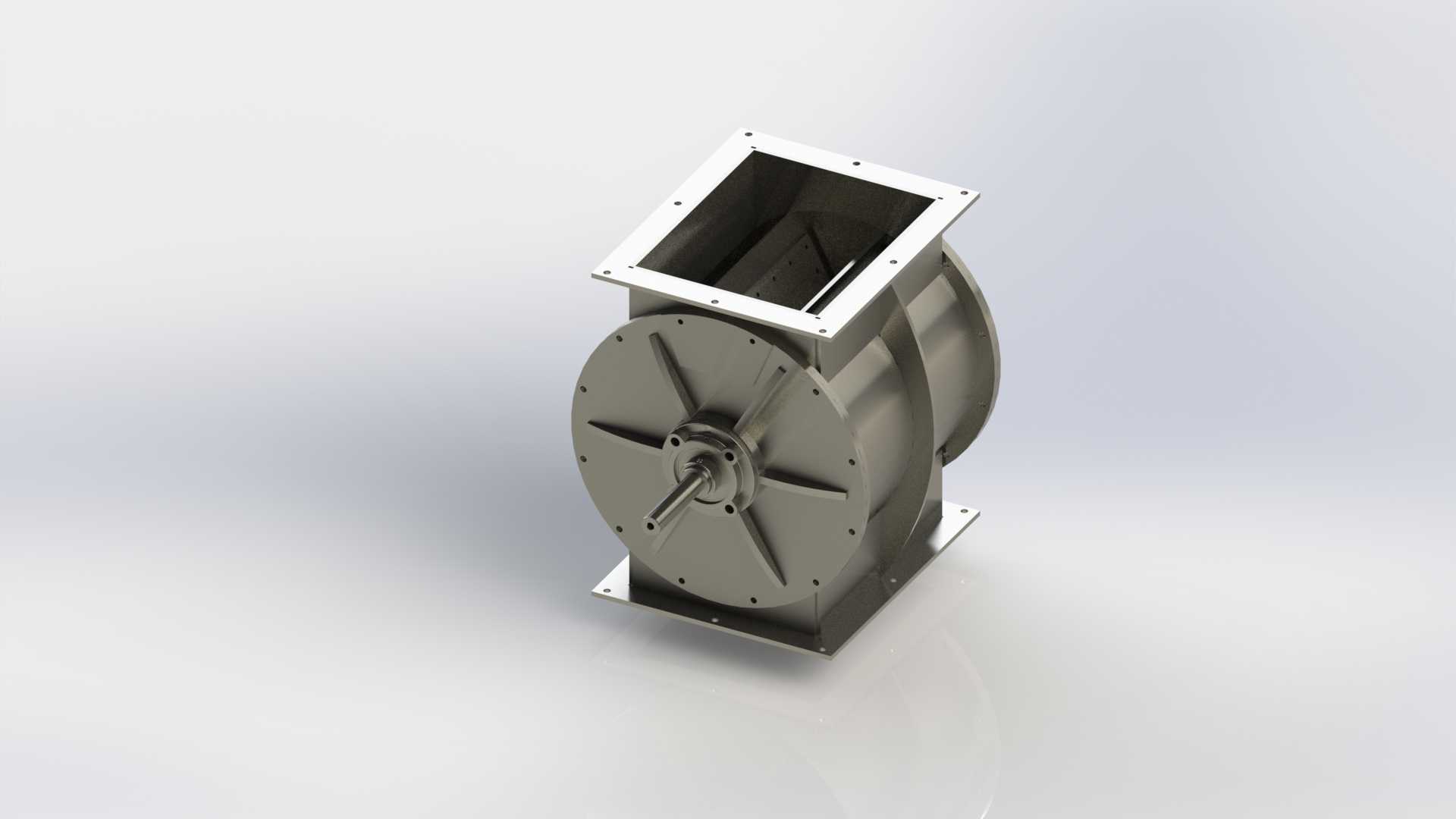

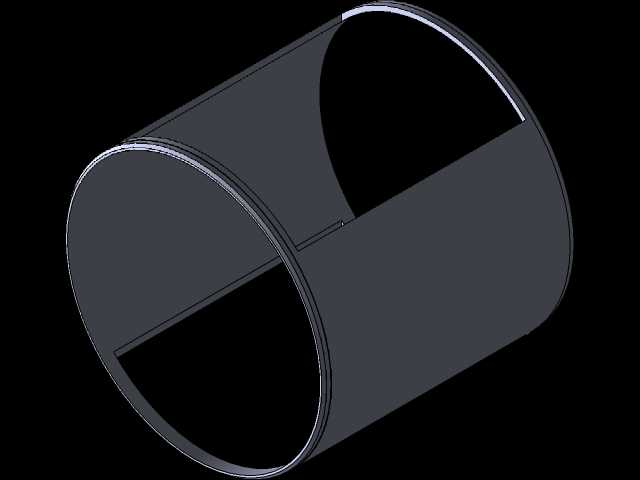

这款旋转气锁阀是气力输送系统、粉体加工工况中的核心配套设备，主要承担上下料腔压差隔绝、物料定量均匀给料的双重作用，广泛应用于粮食加工、化工粉体输送、建材粉料转运、环保除尘排灰等工业场景，可在上下腔体存在稳定气压差的工况下，连续完成粉体、颗粒状物料的均匀输送，同时避免高压腔气体泄漏造成的输送效率下降、物料反喷等问题。从功能特性来看，该设备采用带径向叶片的转子结构，转子转动过程中，相邻叶片与阀体内壁形成独立的密闭料腔，随着转子匀速转动，料腔从上方进料口承接物料后，转动至下方出料口位置时将物料卸出，全程始终有叶片与阀体内壁贴合，阻断上下腔体的气体通路，实现稳定的锁气效果，同时可通过调整转子转速精准控制给料量，适配不同产能的输送系统需求。在设计思路上，这款结构优先考虑了工况适配性与运行可靠性：阀体采用上下带方形法兰的壳体结构，上方方形法兰对接上方料仓或卸料设备的出料口，下方方形法兰对接下方输送管道或受料设备，侧面圆形法兰可对接侧向进出风通路，适配正压、负压多种气力输送系统的安装布局；转子叶片采用放射状均匀排布，叶片边缘与阀体内壁预留极小的配合间隙，既保证转动过程无卡滞，又能最大限度减少气体泄漏量；转子轴端采用外置轴承座结构，将轴承与物料腔完全隔离，避免粉体物料进入轴承造成磨损，延长设备连续运行寿命；壳体底部预留安装支脚，可直接固定在设备机架或平台上，降低现场安装的定位难度。从安装边界来看，该设备的上下方形法兰采用标准连接尺寸，法兰面预留均匀分布的螺栓安装孔，可直接与同规格的标准法兰对接，无需额外制作过渡连接件；设备整体外形为方接圆的对称结构，重心落在底部支脚的支撑范围内，安装时无需额外设计配重支撑结构；转子轴伸出端预留标准轴径与键槽，可直接匹配减速电机的输出轴连接，传动结构布局紧凑，不会占用过多侧向安装空间。在实际应用中，这款结构可根据输送物料的特性调整叶片与内壁的配合间隙，针对磨琢性较强的物料可适当放大间隙避免卡料，针对密封性要求较高的负压输送工况可在叶片边缘加装密封条，进一步提升锁气效果，适配不同行业的差异化使用需求。
