立式列管结构机油冷却换热装置

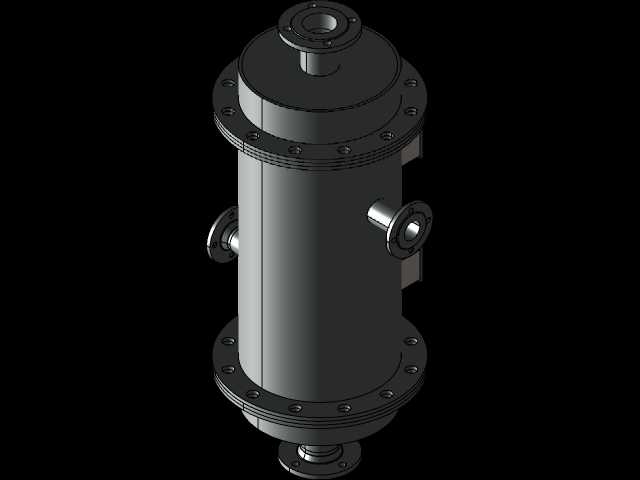

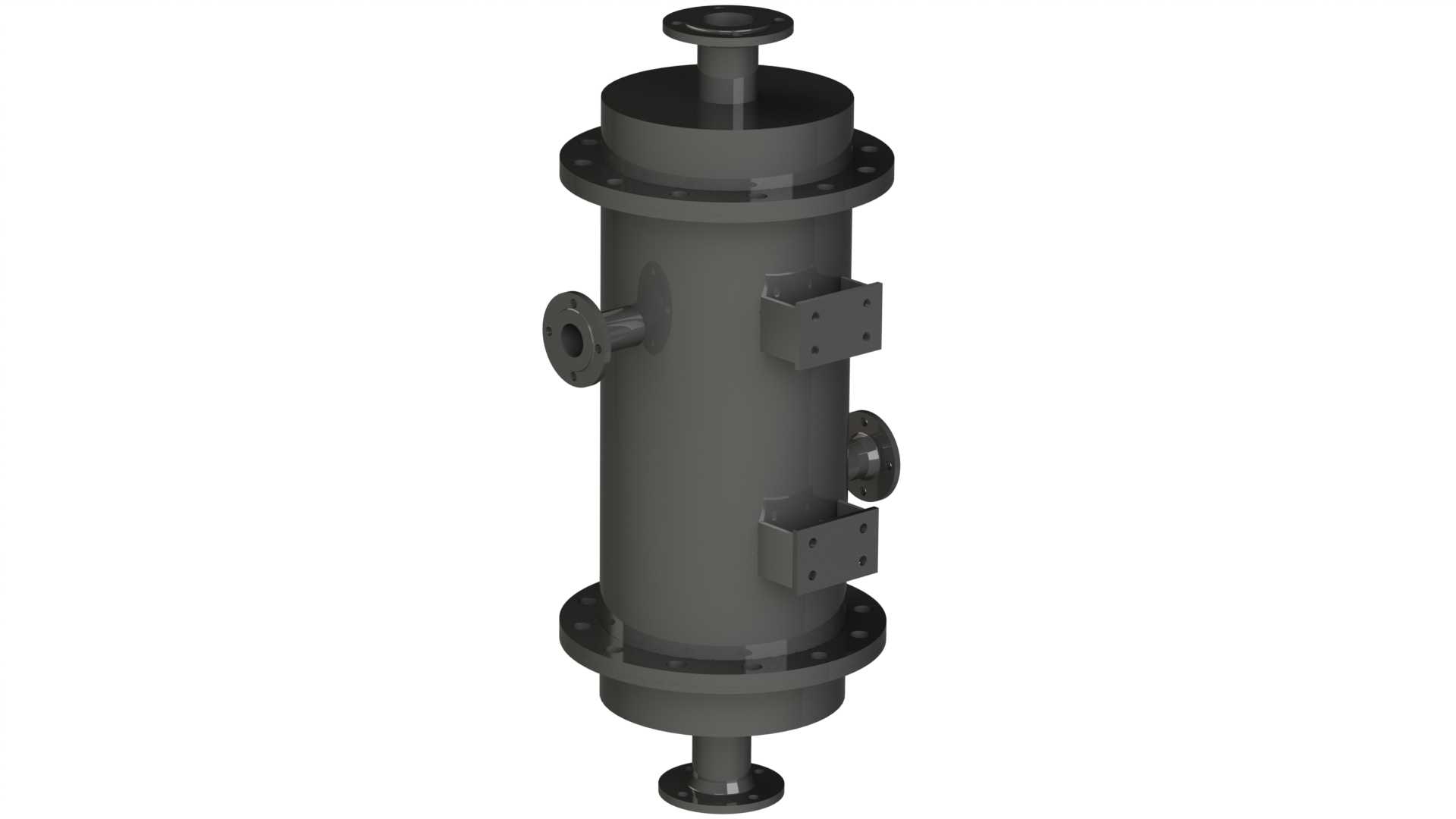

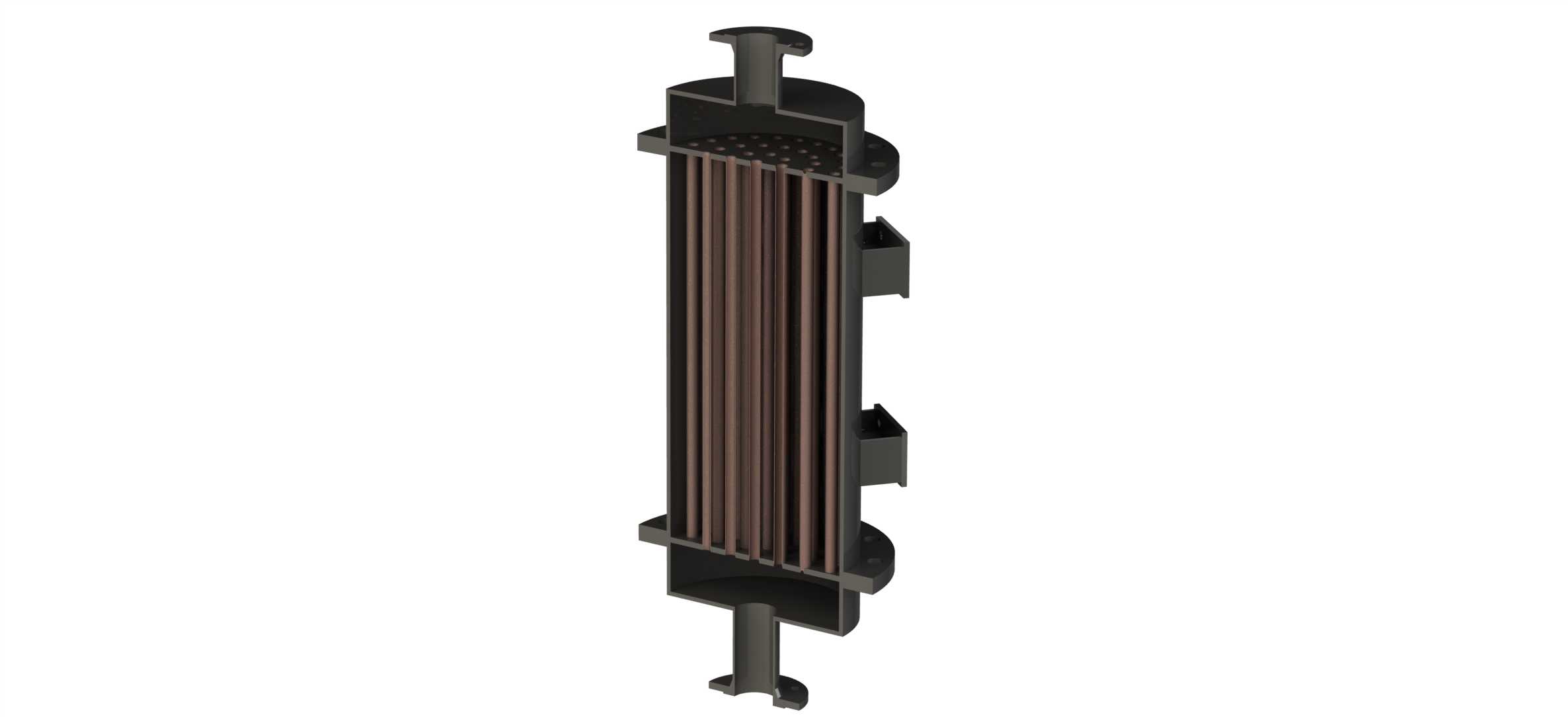

这款机油冷却装置主要应用于内燃机驱动的工程机械、重型载重车辆、固定式柴油发电机组以及工业液压站的润滑系统回路中，核心作用是对持续运转中升温的润滑油进行可控降温，让机油始终保持在合适的工作粘度区间，避免高温导致机油氧化变质、润滑膜破裂，进而造成运动副异常磨损、密封件老化失效等问题，是保障动力系统、液压系统长期稳定运行的关键配套部件。从实际功能逻辑来看，该装置采用立式壳程结构设计，筒体内部排布换热列管，工作时机油从筒体侧部的接口进入壳程，在筒体内绕流过程中与管程内流通的冷却介质完成热量交换，降温后的机油从对应油路接口流出回到润滑回路，顶部和底部的法兰接口用于冷却介质的进出，侧部预留的两组安装支座可直接将设备固定在机组机架的对应安装位，无需额外设计复杂的转接支架。在设计思路上，这款模型充分考虑了工业场景的安装与运维需求：筒体上下端采用法兰连接结构，方便后期拆解清理换热管表面附着的油泥、积碳，避免长期使用后换热效率下降；侧部的油路接口采用标准法兰连接形式，可适配不同通径的输油管路，减少现场管路改装的工作量；筒体外部的安装支座做了加厚处理，可承受设备满液状态下的整体重量，同时避免车辆、工程机械运行过程中的振动导致连接部位松动开裂。从安装边界来看，该立式结构整体占用横向空间较小，适合安装在机组侧面的预留竖向空间内，安装时需要预留侧部油路接口的管路操作空间，以及上下端冷却介质接口的接管空间，设备整体重心沿竖向中轴线分布，安装固定后运行稳定性更强，不会因设备振动产生额外的偏载力矩。相较于卧式冷却器，这款立式结构的机油冷却装置在相同换热面积下占地面积更小，同时壳程内的机油流道更顺畅，不容易形成油液滞留的死区，换热均匀性更优，能够适配持续高负荷运转的工况需求，在重型动力设备、工业液压系统的润滑冷却场景中具备较强的适配性。
