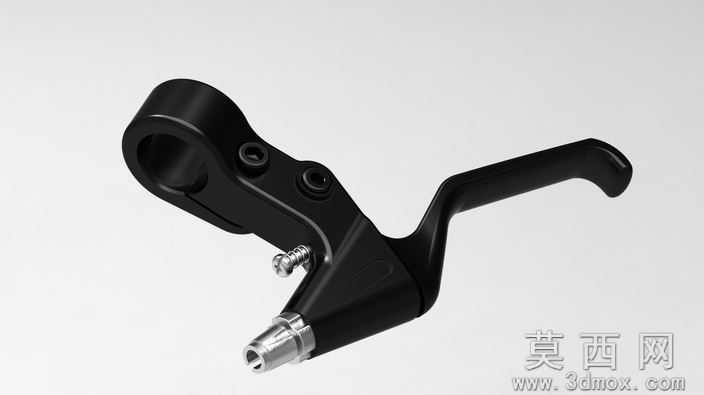

自行车左侧线控制动手柄三维设计模型

本模型为自行车左侧线控制动手柄，建模全程基于SolidWorks2011版本完成，采用自底向上的装配建模流程，首先完成手柄基座、刹车握把、锁紧螺栓、调节螺钉、线缆接头等单个零件的独立建模，每个零件均通过草图绘制、特征拉伸、切除、倒角、圆角等基础操作完成结构构建，建模过程中严格遵循机械零件的设计规范，对所有配合面预留合理的装配公差，避免装配时出现干涉问题。参数设计层面，模型完全参照民用山地车左侧刹车手柄的真实尺寸设定，基座夹持孔径适配标准22.2mm自行车车把直径，握把摆动行程设定为15mm，匹配常规线控刹车的线缆拉动行程，调节螺钉采用M4标准螺纹规格，锁紧螺栓为M5内六角螺栓，所有螺纹特征均通过装饰螺纹线实现，在保证结构表达准确的同时控制模型整体文件体量。渲染材质方面，模型主体基座与握把部件采用哑光黑色硬质工程塑料材质，模拟真实刹车手柄的尼龙玻纤材质质感，金属调节螺钉、锁紧螺栓、线缆接头采用抛光不锈钢材质，金属部件添加轻微的环境反射效果，塑料部件添加细微的磨砂纹理，渲染背景采用浅灰色渐变，突出产品本身的结构轮廓，所有部件的材质区分清晰，能够直观展现产品的真实外观效果。结构原理上，该制动手柄为线拉式刹车结构，基座通过锁紧螺栓固定在车把左侧，握把通过转轴与基座连接，捏下握把时会拉动内部的刹车线缆，带动刹车夹器完成制动动作，握把与基座之间设置有复位弹簧结构（模型中做简化表达），松开握把后可自动复位，线缆端部的调节螺钉可微调刹车线的松紧度，适配不同的刹车行程需求，整体结构符合人体工学设计，握把的弯曲弧度贴合骑行时的手指握持姿态，长时间握持不易产生疲劳感。软件兼容层面，模型除原生SolidWorks2011格式外，还附带通用中间格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，也可导出为STL格式用于3D打印手板验证，模型所有特征均保留完整参数，方便使用者根据自身需求修改尺寸、调整结构。研发教学应用层面，该模型可用于自行车零部件设计研发阶段的结构验证，帮助设计人员快速验证刹车手柄的装配合理性、行程匹配度，也可作为机械设计相关专业的教学案例，用于讲解装配体建模、标准件调用、工程图生成、运动仿真等知识点，还可用于自行车维修培训的结构演示，帮助学员快速理解线控刹车手柄的工作原理与拆装流程。
