台式压力机配套液压缸结构设计

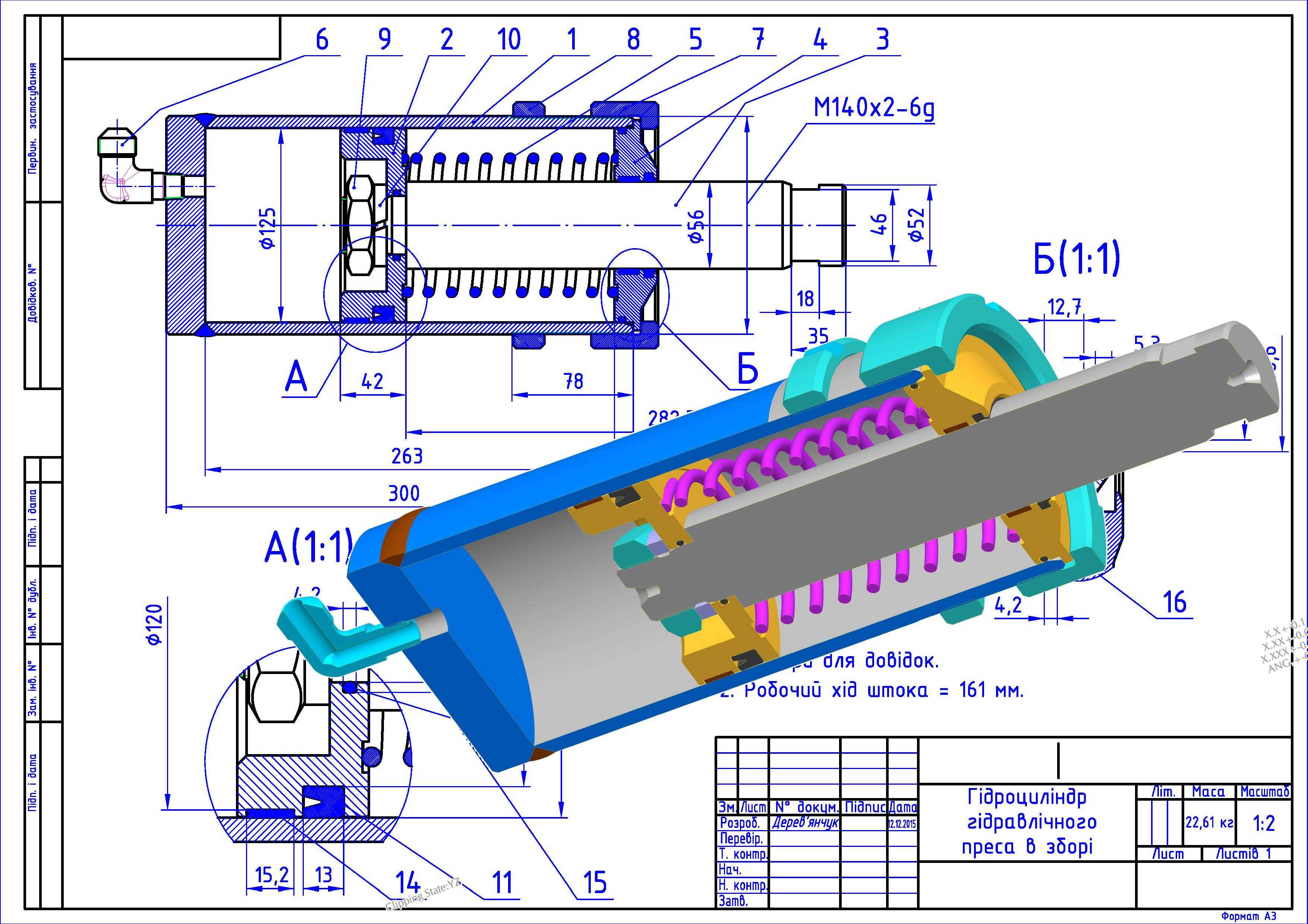

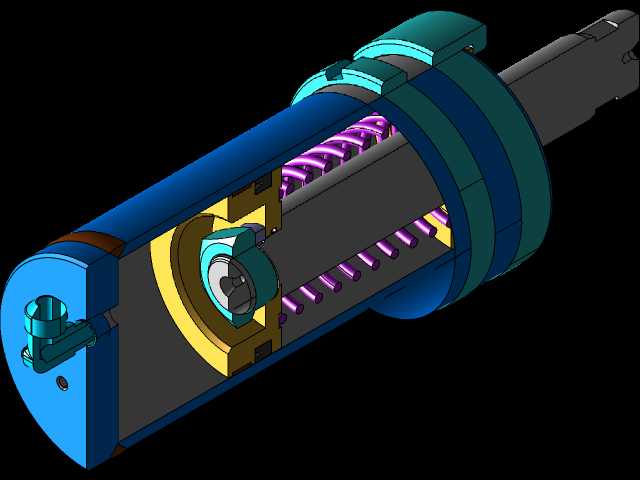

这款液压缸是台式压力机的核心动力执行部件，主要应用于小型零部件压装、五金件冲压成型、小规格工件校直、轴承压入装配等台式压力机作业场景，作为压力输出的核心载体，将液压能转化为直线往复的机械推力，为台式压力机提供稳定可控的压装作业动力，适配小吨位台式压力机的紧凑安装空间与轻载高频作业需求。从功能特性来看，该液压缸采用单杆活塞式结构设计，内置复位弹簧机构，在液压系统卸荷时可带动活塞杆自动回程，无需额外配置回程驱动油路，简化了配套液压系统的管路布局，降低了设备整体的制造成本与故障概率；缸体端部设置铰接式进油接口，可适配硬质油管与高压软管的连接需求，接口处做了密封强化处理，能够承受持续的作业油压波动，避免长期使用后出现渗漏问题。在设计思路上，这款液压缸充分考虑台式压力机的安装空间限制，整体采用同轴式布局，将活塞、活塞杆、复位弹簧、导向套、密封组件全部集成在圆柱形缸体内部，没有外置的冗余结构，最大限度压缩了径向与轴向的安装尺寸；缸体外部设置有定位台阶与安装法兰结构，可直接嵌入台式压力机的机身安装位，无需额外设计复杂的转接固定件，降低了主机的装配难度；活塞杆伸出端做了螺纹连接设计，可快速更换不同规格的压头，适配不同类型的压装作业需求，端部的螺纹规格选用通用标准尺寸，方便用户后期更换易损配件。从外形尺寸与安装边界来看，该液压缸总轴向长度控制在三百毫米级，缸体外径为一百二十五毫米，活塞杆直径为五十二毫米，最大伸出行程为七十八毫米，完全适配台式压力机的滑块行程需求；安装时需预留缸体径向两侧各十毫米的装配间隙，轴向方向需预留至少四十毫米的活塞杆伸出安全距离，避免作业过程中活塞杆与机身其他部件发生干涉；缸体上的进出油口位于侧方铰接位置，连接管路时需预留足够的管路弯折空间，避免管路弯折角度过小影响液压油流通效率。整体结构经过受力优化，缸筒壁厚经过强度校核，能够承受额定工作压力下的持续载荷，内部密封件采用耐磨材质，可适配长期高频次的往复作业需求，导向套部分设置有防尘密封结构，能够阻挡车间环境中的金属碎屑、粉尘进入缸体内部，延长液压缸的整体使用寿命，减少日常维护的频次。
