通用直升机800毫米规格转子叶片设计

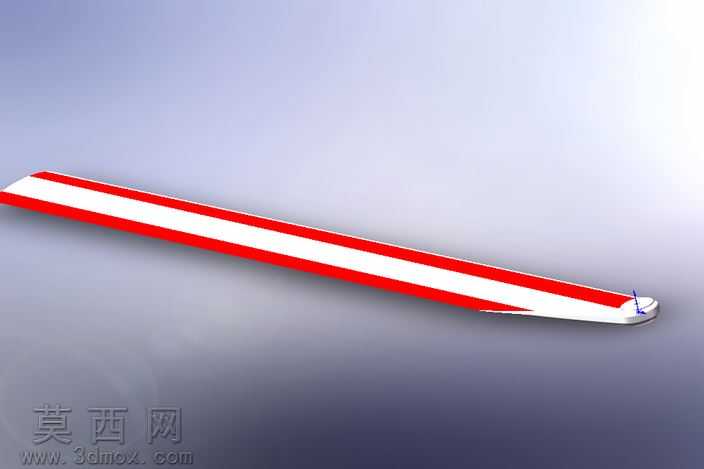

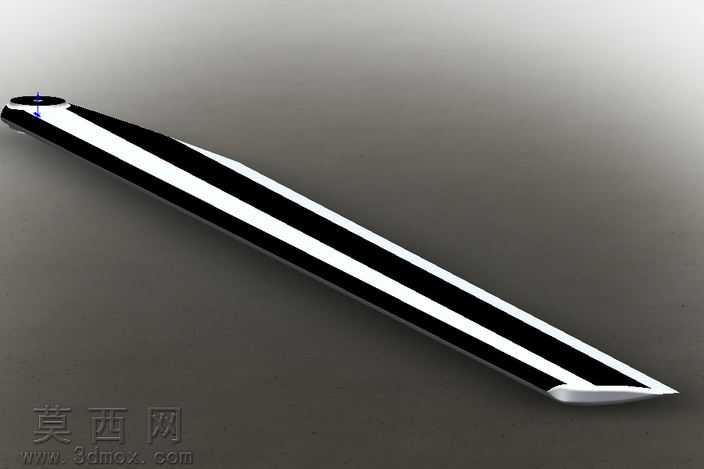

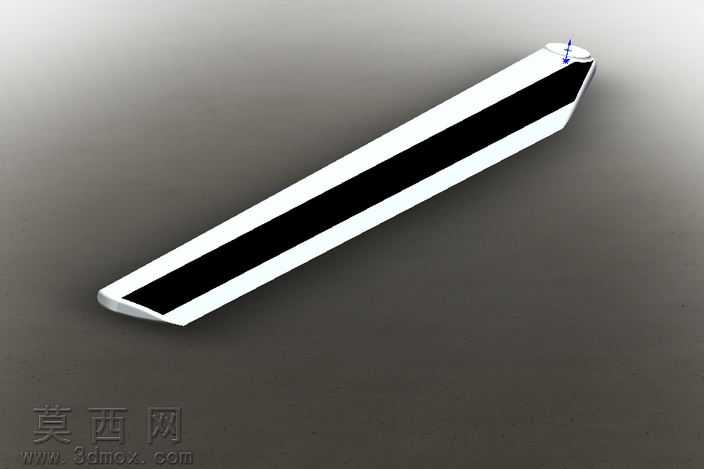

本模型为通用直升机配套的800毫米规格转子叶片三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，全程以实际航空旋翼的气动外形逻辑为核心依据，首先通过草图绘制勾勒叶片的翼型基准轮廓，针对叶片从根部到尖部的弦长渐变、扭转角过渡特征，采用多截面放样命令生成基础实体，保证叶片沿展向的气动曲面顺滑无突兀折角，还原真实旋翼的翼型弧度设计。建模过程中对叶片根部的安装衔接区域做了结构强化处理，预留了与旋翼毂对接的装配基准面，同时对叶片尖部做了收窄修型，模拟真实旋翼降低翼尖涡流阻力的设计细节。材质设置阶段参考直升机旋翼常用的复合材料属性，为模型赋予碳纤维复合材质的基础质感，调整材质的纹理方向沿叶片展向排布，还原真实叶片的铺层结构视觉特征，同时对叶片前缘区域做了材质区分，模拟旋翼前缘的耐磨防护层效果，渲染阶段采用柔和的均匀打光方案，突出叶片曲面的流畅弧度与结构细节，避免过强反光遮挡翼型的轮廓特征。结构设计上兼顾了气动性能与结构强度的平衡，叶片整体采用等强度变截面设计，从根部到尖部的厚度逐步递减，既保证根部连接位置的结构强度能够承受旋翼高速旋转的离心载荷，也能降低尖部的整体重量减少旋转惯量，叶片的扭转角沿展向做线性渐变设置，匹配不同半径位置的线速度差异，保证旋翼旋转过程中各段翼型都能处于合理的迎角区间，提升旋翼的升力效率。设计思路上以通用型直升机旋翼的通用参数为参考，未针对特定机型做专属适配，可作为小型无人直升机、轻型通用直升机的旋翼设计参考原型，建模过程中保留了完整的参数化特征，使用者可根据实际需求调整叶片长度、弦长、扭转角等核心参数，快速衍生出不同规格的转子叶片方案，模型整体结构完整无破面，装配基准清晰，可直接用于后续的气动仿真、结构强度校核或者3D打印验证环节，为旋翼类产品的初期设计迭代提供可靠的三维参考基础。
