户外绳索连接用多卡位索具结构设计

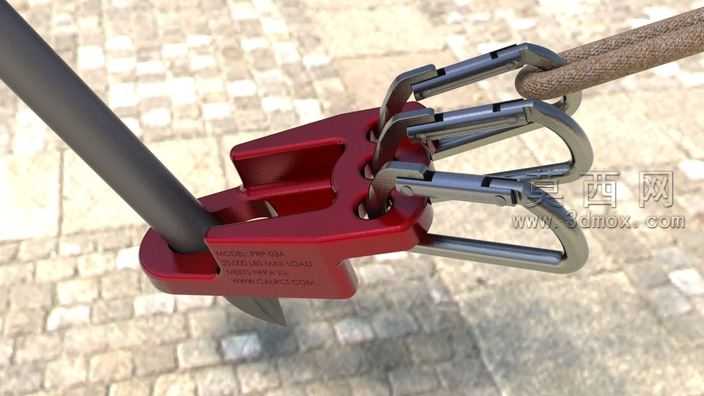

本作品为户外绳索连接场景设计的多卡位索具结构，整体采用三维建模软件完成全参数化设计，建模阶段先对索具的受力工况进行拆解，明确主体承载座与活动卡爪的配合关系，主体座采用一体化块体结构建模，预留穿杆孔与多组卡爪安装槽位，每处槽位的尺寸公差严格控制在0.02mm范围内，保证卡爪活动时无卡顿同时不会出现松脱间隙。渲染阶段采用哑光金属材质模拟卡爪的不锈钢质感，主体座使用高饱和度红色阳极氧化金属材质，搭配粗糙砖石地面与编织绳索的纹理材质，通过环境光遮蔽效果突出结构的立体层次，光线角度调整为侧方45度入射，清晰展现卡爪与绳索、穿杆的接触咬合细节。结构设计上采用多组平行卡爪布局，单组卡爪为弧形钩状结构，闭合后可同时卡紧绳索与横向穿杆，多爪并行的设计可将绳索拉力均匀分散到每个卡爪上，避免单点受力过大导致的变形或滑脱，主体座的楔形底部造型可在受力时进一步压紧卡爪，拉力越大咬合力度越强，无需额外锁止结构即可实现可靠固定。设计思路围绕户外快速连接的需求展开，摒弃传统索具复杂的锁扣操作，只需将卡爪对准绳索与穿杆按压即可完成连接，拆卸时仅需扳动卡爪尾部即可快速解锁，兼顾连接可靠性与操作便捷性，整体结构无细小易丢零件，适合户外复杂环境下的快速搭建、固定作业使用，建模过程中对所有活动部件进行了运动仿真验证，确保卡爪开合角度、咬合深度均满足设计要求，不存在结构干涉问题。
