直插式HC49US封装晶振三维结构

　　在PCB板级结构设计工作中，直插式晶振的三维模型是板框布局、干涉校验环节必不可少的元件库组成部分，这款HC49US封装的晶振模型，完全按照实际量产元件的外形轮廓、引脚尺寸、安装公差做了还原，能直接导入各类三维装配环境完成板级堆叠校验。

　　从实际应用场景来看，这类晶振广泛用在消费类电子、工业控制板卡、低端通讯设备的直插PCB方案中，作为电路的时钟基准源提供稳定的频率输出，区别于贴片封装的晶振，直插HC49US的元件本体高度更高，引脚需要穿过PCB板孔完成波峰焊或者手工焊接，在做结构设计时如果忽略了本体的高度和引脚伸出长度，很容易出现装配后元件和外壳、散热片、相邻接插件发生干涉的问题，这也是很多新手工程师在做板级结构时容易踩的坑。

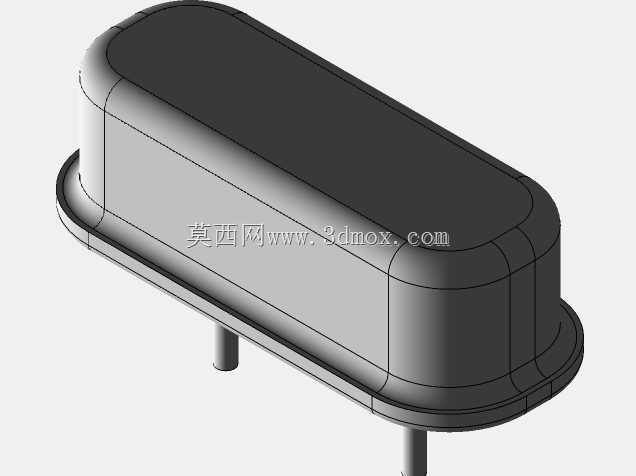

　　这款模型的设计思路完全贴合工程实际选型需求，没有做多余的简化或者夸张的渲染处理：本体部分还原了HC49US封装典型的长圆形冲压金属外壳轮廓，外壳边缘的卷边结构、底部和基座衔接的台阶都做了准确还原，没有把边角做成生硬的直角——实际量产的晶振金属外壳是冲压拉伸成型，边角都是带圆弧过渡的，如果建模时做成直角，在做干涉校验时会出现误报，误以为和周边结构有0.1mm左右的干涉，实际装配时根本不会碰到。两个直插引脚的位置严格按照行业标准的引脚间距设置，引脚直径、引脚伸出本体底部的长度都符合实际元件的参数，引脚伸出本体下方的长度预留了穿过PCB板厚、加上焊接后焊锡突出的余量，在做PCB装配模拟时，可以直接校验引脚是否会顶到板卡下方的绝缘片、壳体加强筋等结构。

　　从安装边界来看，这款晶振在PCB上的占位需要兼顾三个维度的尺寸要求：XY平面上，本体的长圆形轮廓需要预留足够的避让空间，不能在本体投影范围内布置过高的贴片元件，避免波峰焊时元件和晶振本体发生碰撞；Z轴方向上，本体顶部到PCB板面的高度是整个元件的最高尺寸，在做整机外壳的内部间隙设计时，需要在这个高度基础上预留至少0.5mm的安全间隙，避免外壳压到晶振本体导致内部晶片受损，影响频率稳定性。另外两个引脚的安装孔位需要按照引脚直径设置合适的孔径，孔位的公差带要匹配引脚的位置度公差，避免插装时出现引脚偏位无法插入的问题。

　　在实际建模过程中，这类标准封装元件的模型不需要做内部晶片、电极的细节还原，因为结构设计阶段只需要校验外部轮廓和安装尺寸的干涉情况，过度还原内部结构反而会增加模型的文件体积，拖慢大装配体的打开和运算速度。这款模型就做了合理的简化，外壳是完整的实体结构，引脚是单独的实体零件，装配关系完全和实际元件一致，在导出到不同的三维软件环境时，不会出现装配关系丢失、面破损的问题。

　　很多工程师在做板级结构时，习惯直接从元件厂商官网下载STEP模型，但不同厂商的HC49US晶振外形会有细微的尺寸差异，有的厂商外壳长度略长0.2mm，有的引脚直径略粗0.05mm，如果直接套用单一厂商的模型，在做通用板卡设计时可能会出现某一批次的晶振无法装配的问题。这款模型在尺寸设置上取了行业内通用的公版封装尺寸，覆盖了绝大多数量产厂商的HC49US晶振的外形公差范围，用它做板级布局校验，基本不会出现元件干涉、无法装配的问题。另外模型的外壳和引脚做了分色处理，在做装配体可视化检查时，可以很直观地分辨出元件本体和引脚部分，快速检查引脚是否正确插入PCB孔位，有没有出现引脚偏出焊盘的问题。

　　在做整机的振动可靠性仿真时，这款模型的重量参数也可以按照实际晶振的重量设置，因为直插晶振的本体重量相对贴片元件更大，在振动环境下如果引脚受力过大，容易出现引脚断裂、焊盘脱落的问题，准确的外形和重量模型可以帮助工程师在仿真阶段就评估晶振的固定是否需要额外点胶加固，避免后期样机测试时出现振动失效的问题。
