AMP-uCPC调频圆形连接器三维设计

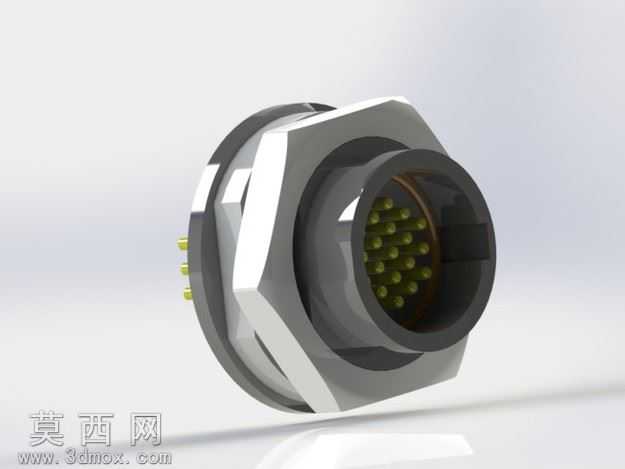

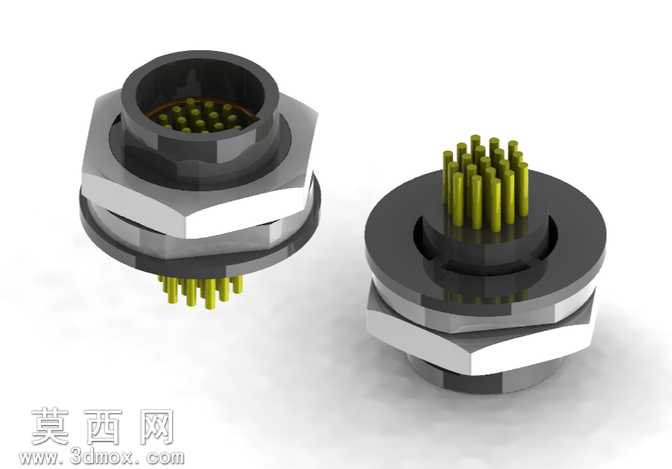

本作品为AMP-uCPC调频类圆形连接器的三维建模设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对连接器的整体外形进行轮廓草绘，精准还原法兰安装式六角基座的外形尺寸，通过拉伸、旋转、切除等基础特征命令构建主体金属外壳的基础结构，外壳部分做了合理的圆角过渡处理，既还原实物的工艺特征，也避免模型出现尖锐棱角不符合实际生产要求。针对连接器前端的插合界面，建模时逐一排布内部插针的阵列位置，严格匹配uCPC系列连接器的插针间距、排列规则，每根插针都做了独立的特征建模，还原插针的圆柱形态与端部接触结构，同时构建插针外围的绝缘基座结构，区分绝缘件与金属外壳的结构边界。后部的出线端结构也做了完整还原，包括侧面的固定引脚、尾部的密封衔接结构，所有装配间隙都参考实物的公差标准做了预留，保证模型可用于后续的装配模拟、外壳适配设计。材质与渲染阶段，针对不同部件赋予对应材质属性：金属外壳部分赋予哑光金属材质，还原铝合金机加工后的细腻金属质感，调整材质的粗糙度、反射参数模拟真实金属件的表面光影效果；内部绝缘基座赋予深灰色硬质工程塑料材质，调整漫反射参数还原塑胶件的哑光质感；插针部分赋予亮面铜合金镀金材质，模拟接触件的金属光泽；渲染时采用柔和的工作室布光，通过主光、辅光、轮廓光的搭配，清晰展现连接器的六角安装面、插合端面、侧面引脚等各个结构细节，阴影参数调整柔和，避免过重阴影遮挡结构特征。设计思路上，本模型以实用为核心导向，完整还原连接器的所有关键安装尺寸与结构特征，可直接用于配套设备的机箱开孔设计、安装位适配、线束排布模拟，帮助设计人员快速完成连接器周边的结构设计，无需从零开始测绘建模，大幅缩短相关设备的设计周期，模型结构严谨，无多余碎面、错面等建模问题，可直接导入各类三维设计软件进行编辑、修改，适配不同场景的设计使用需求。
