贴片式TQFP-44封装芯片三维建模作品

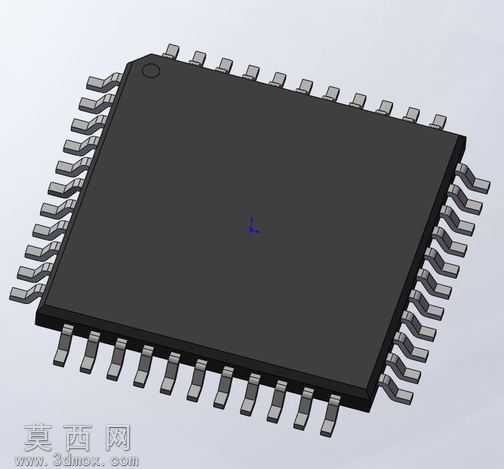

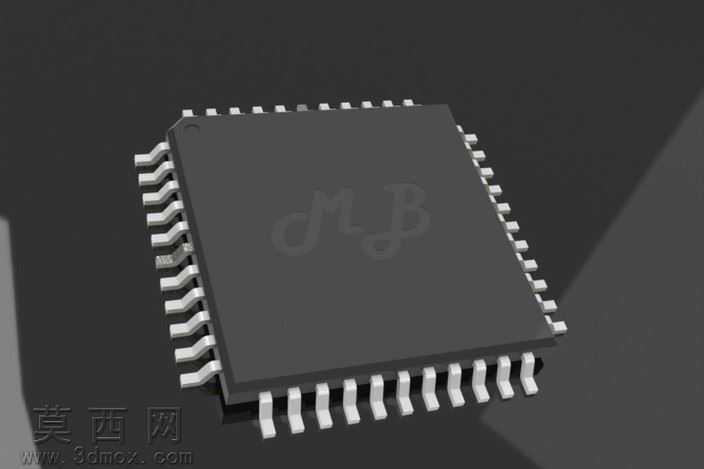

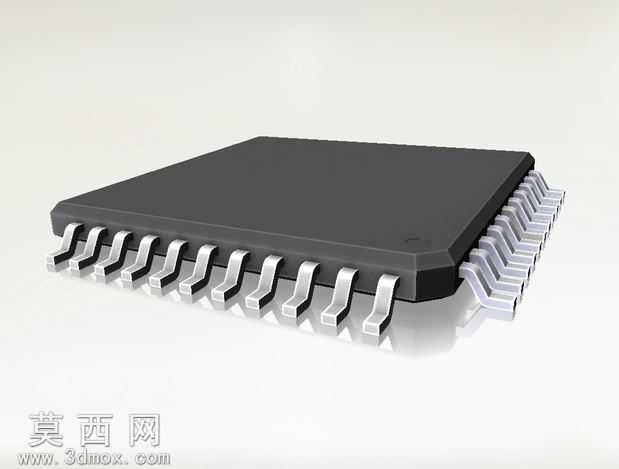

本作品为贴片式TQFP-44封装芯片的三维建模成果，建模过程以还原真实薄型四方扁平封装的结构特征为核心目标，首先基于TQFP-44封装的标准尺寸规范确定整体轮廓参数，精准把控封装本体的长宽厚比例，本体边角做符合工业标准的小切角处理，同时还原封装一角的定位标记圆点，用于标识芯片引脚的起始序号位置，完全匹配实际生产中该类封装的识别规范。建模阶段对引脚结构做了精细化还原，44个鸥翼型引脚沿封装本体四侧等距均匀排布，每侧分布11个引脚，严格遵循标准引脚间距参数，引脚的弯折弧度、末端焊盘的扁平形态都完全参照实物贴片引脚的成型特征制作，避免出现引脚形态失真、间距不均的问题，确保模型可直接用于PCB布局的干涉校验、贴片工艺模拟等场景。材质与渲染环节，封装主体采用哑光黑色环氧塑封料材质，调整材质的粗糙度与漫反射参数，还原塑封材质表面略带磨砂的哑光质感，避免出现过度反光的塑料感偏差；引脚部分采用镀锡金属材质，设置合适的金属反射率与细微的表面粗糙度，模拟真实贴片引脚表层的半亮金属质感，同时在引脚弯折处做轻微的光影过渡处理，凸显引脚的立体弯折结构，不会出现平面化的视觉误差。设计过程中重点考量模型的工程实用性，所有结构特征都做了参数化约束，封装本体厚度、引脚伸出长度、引脚共面度等关键参数都符合TQFP-44的工业通用标准，既保证外观展示的还原度，也能满足电子设计场景下的结构适配需求，可用于电子产品结构设计的堆叠验证、教学演示中的封装结构展示、贴片生产流程的模拟演示等多种场景，模型结构规整无冗余几何特征，不同格式的导出文件都能保持结构完整性，不会出现破面、特征丢失等问题。
