失效齿轮应力分布有限元分析模型

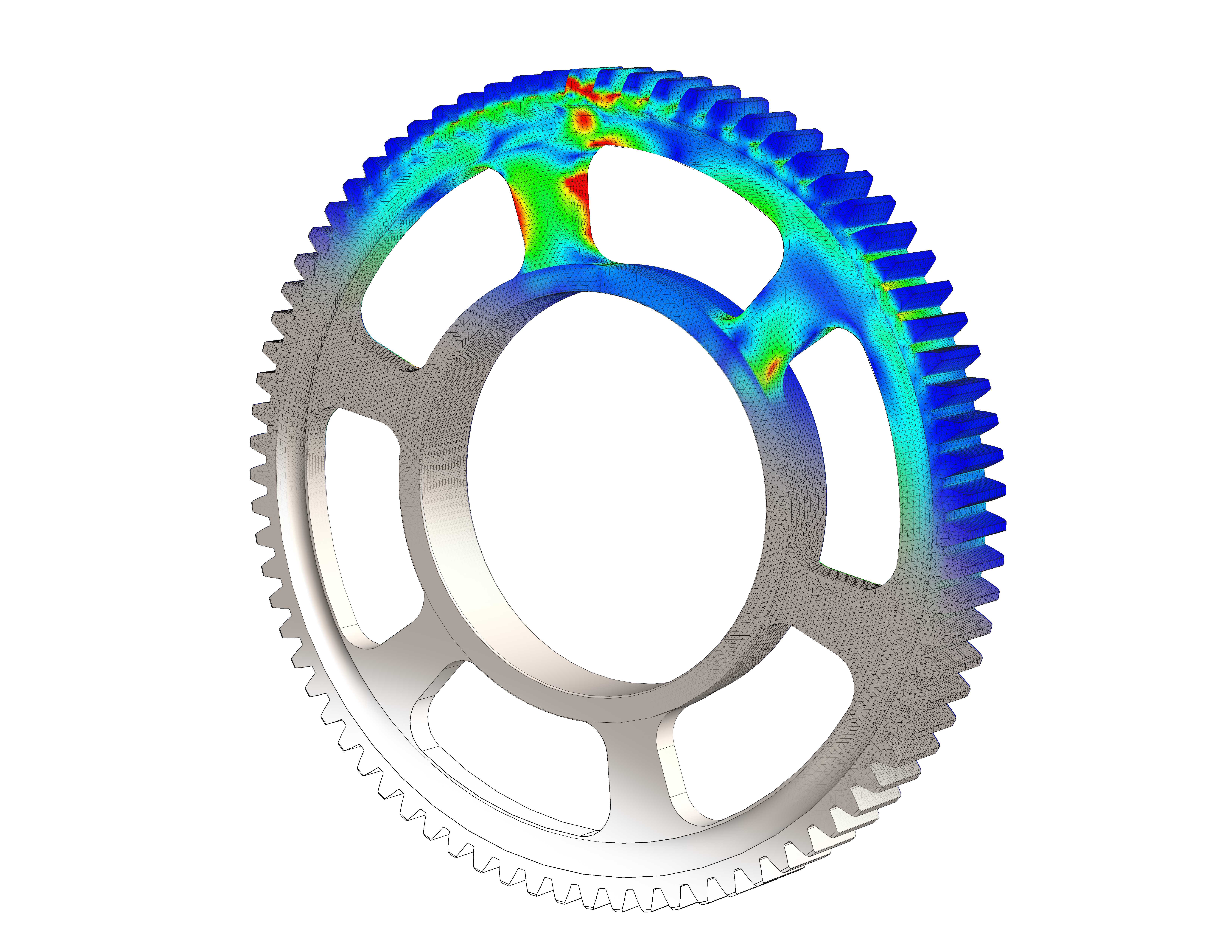

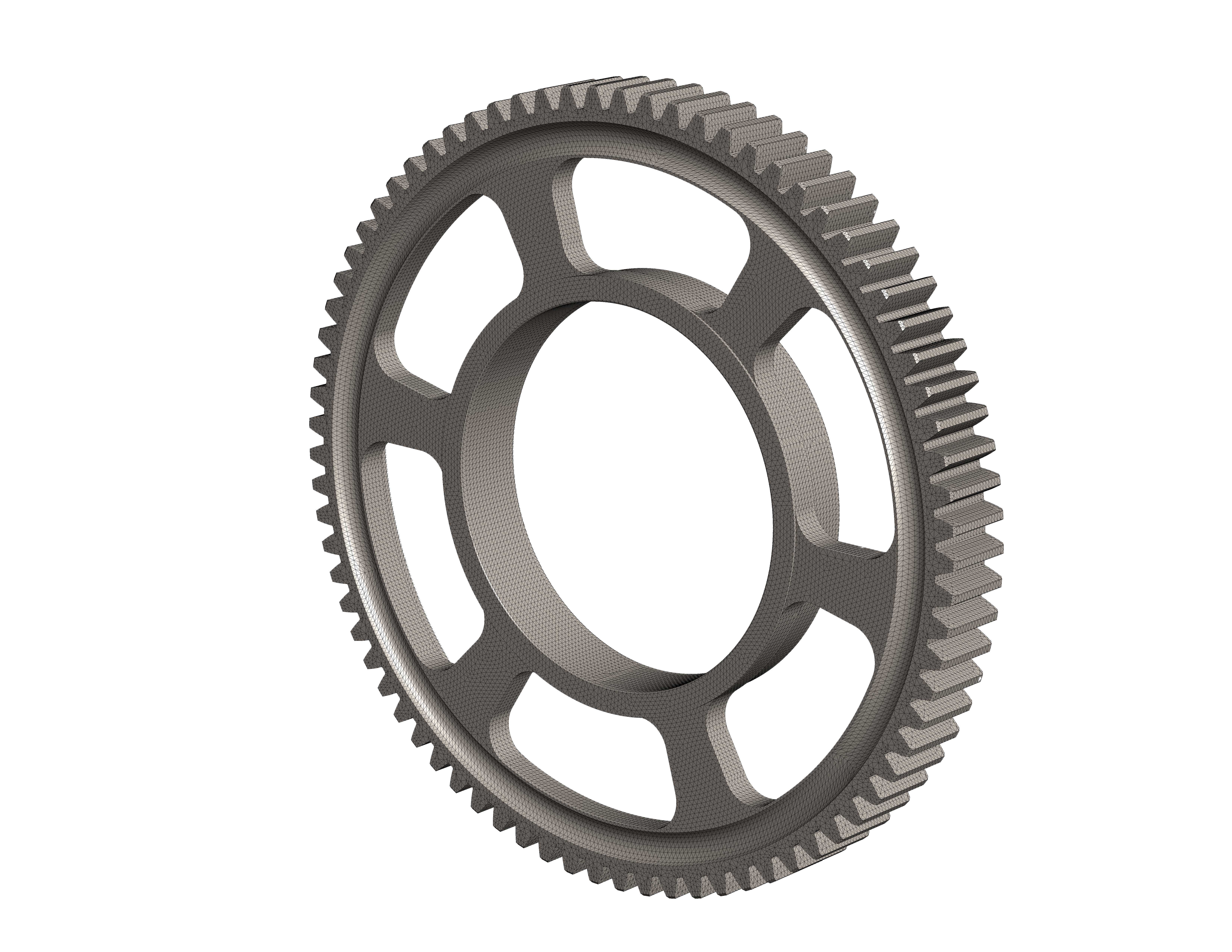

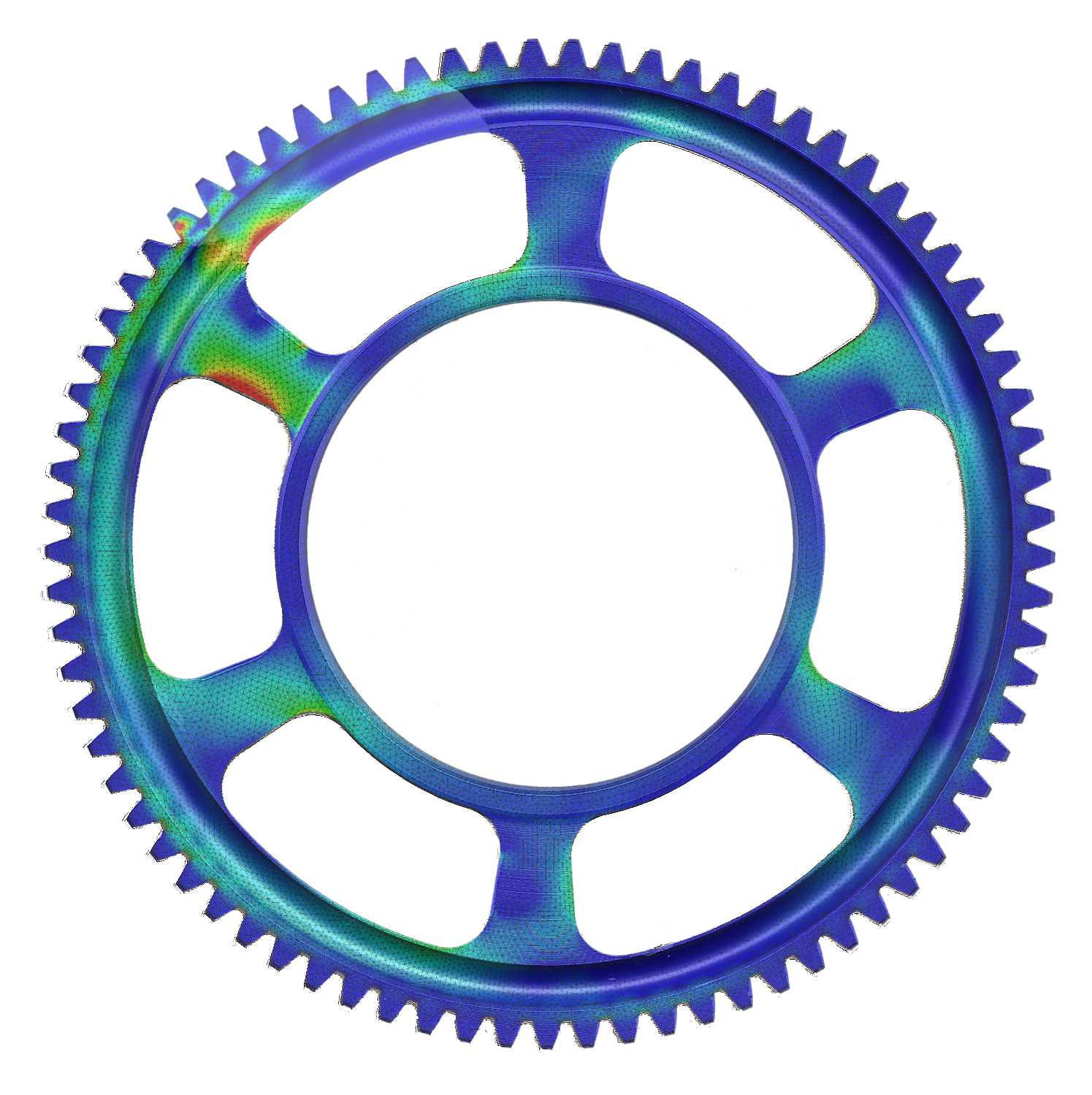

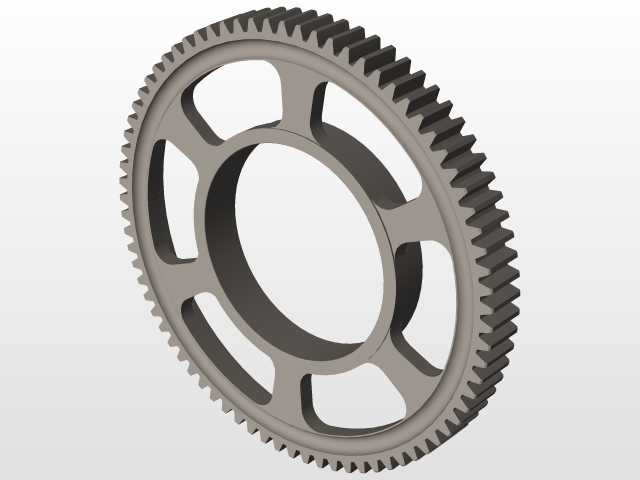

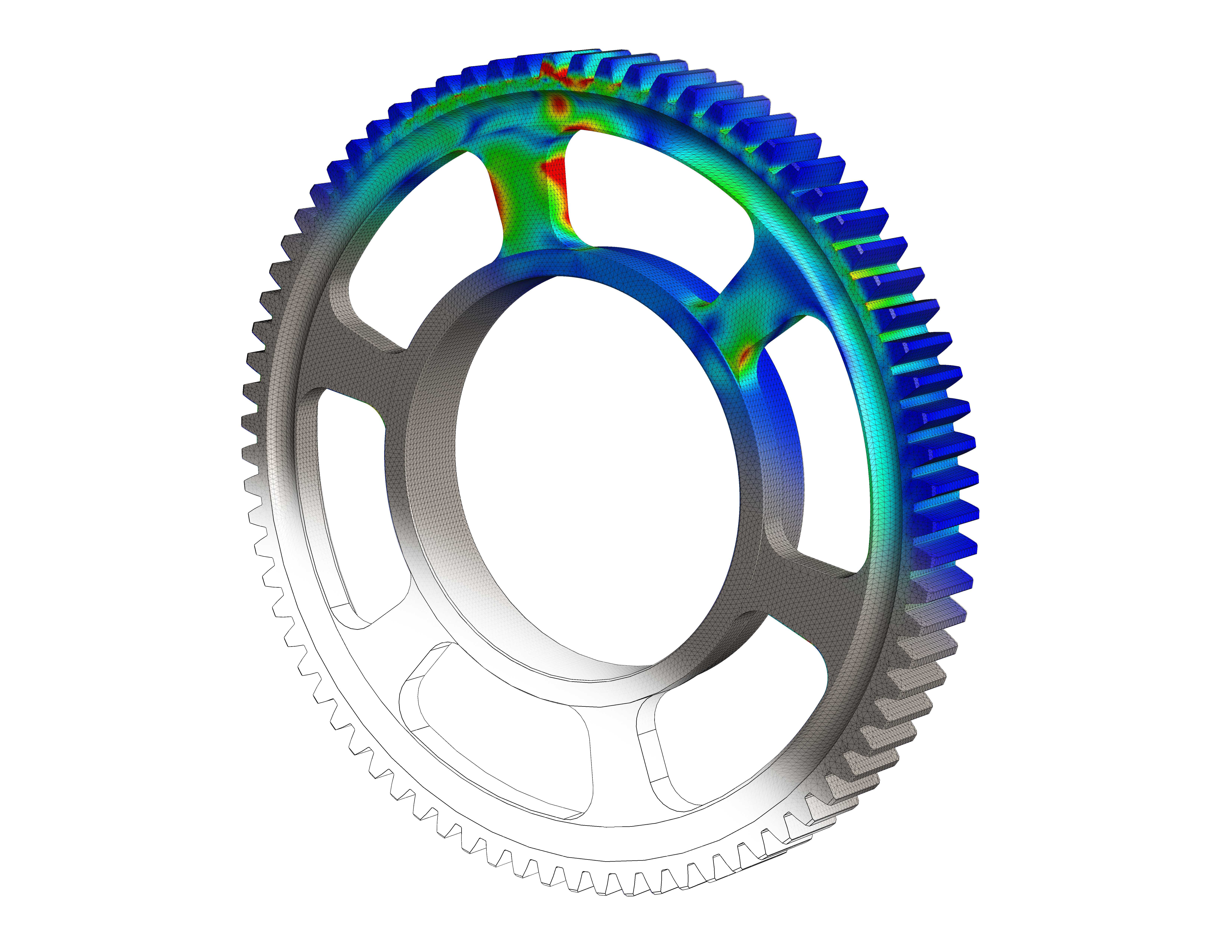

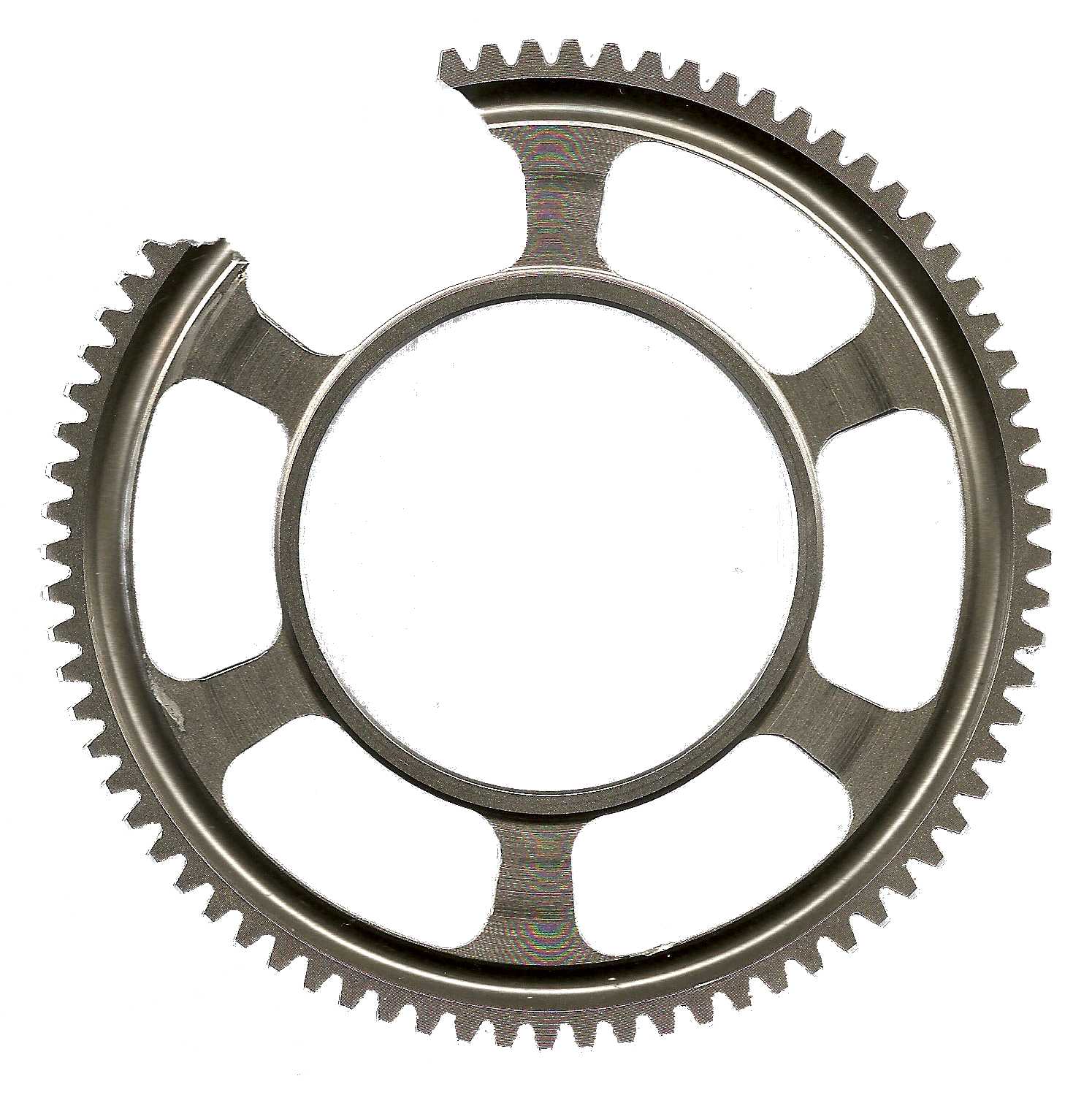

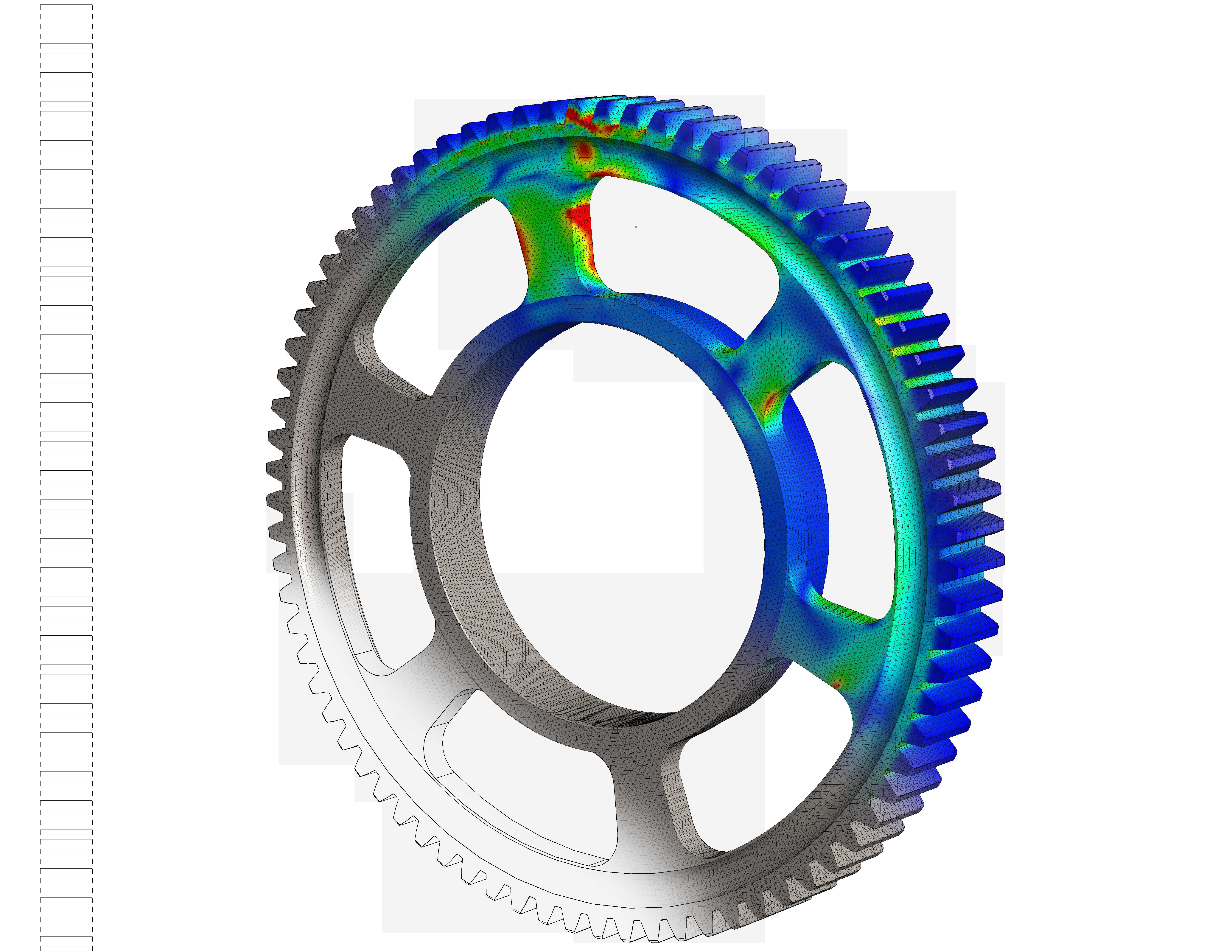

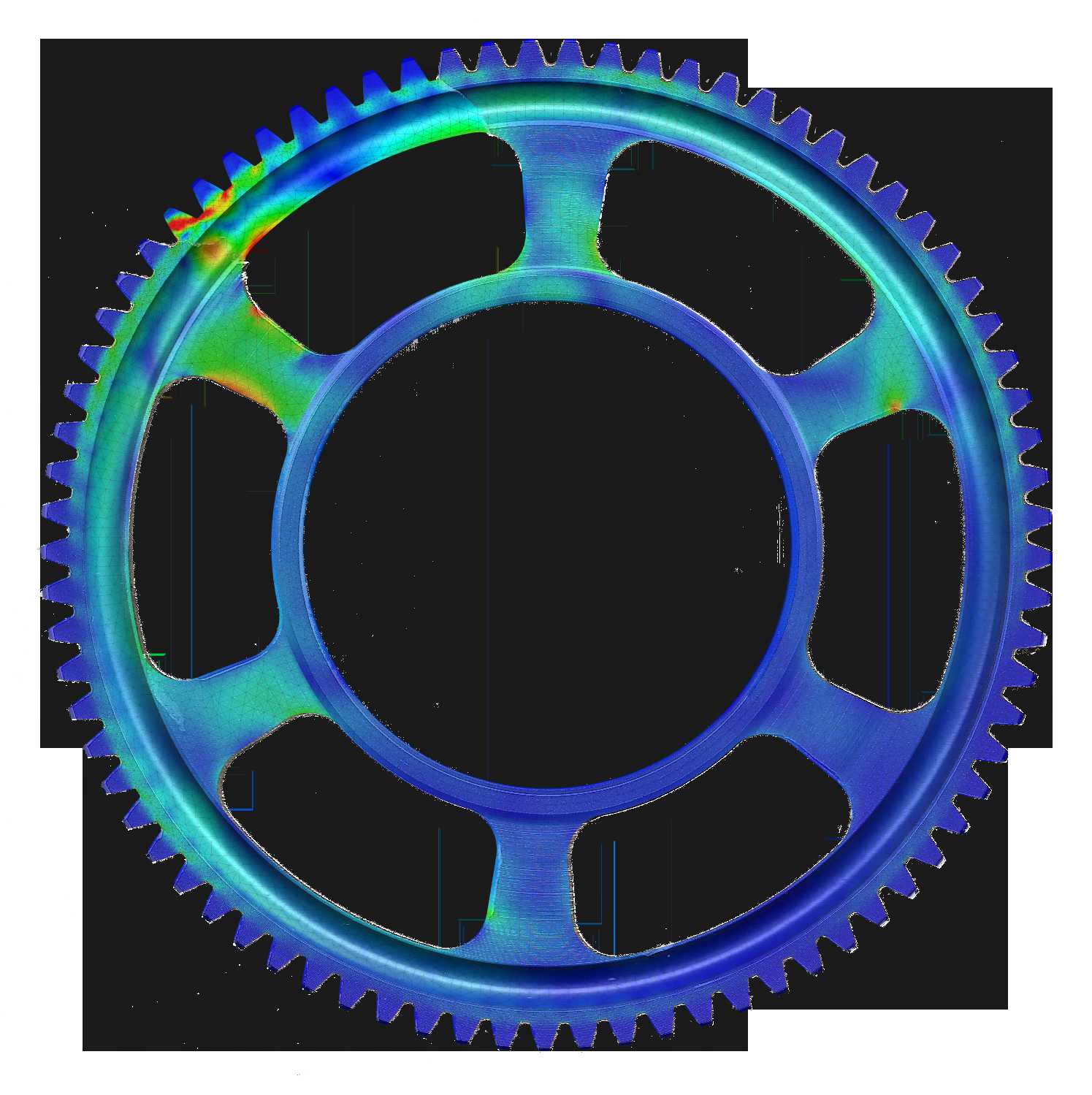

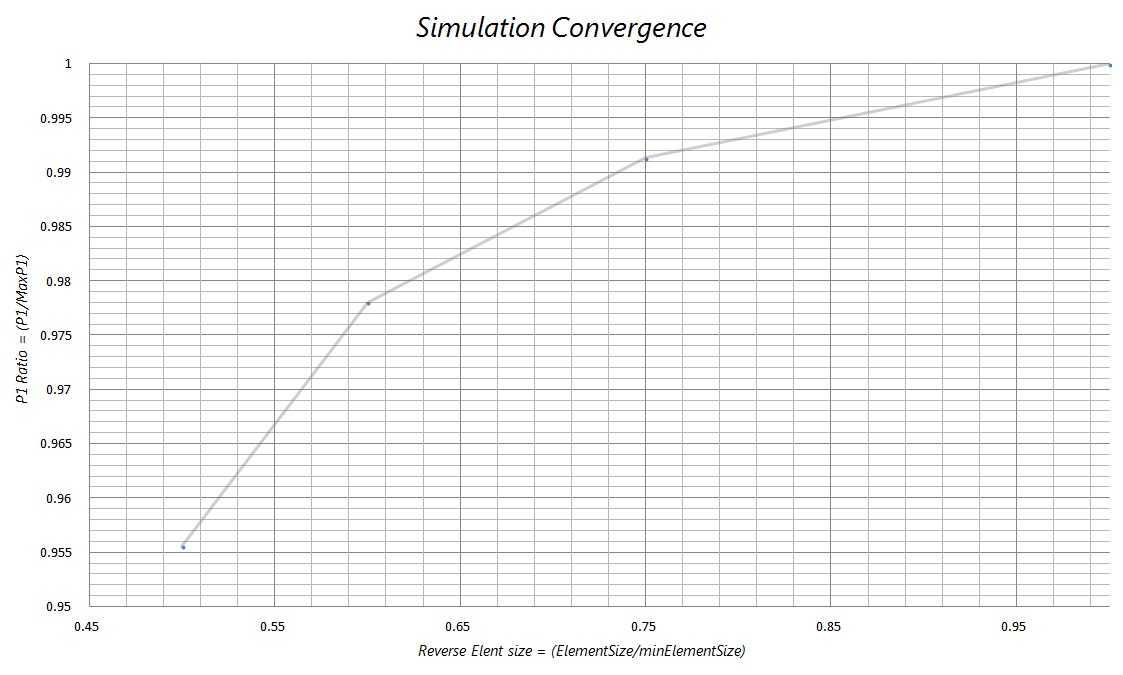

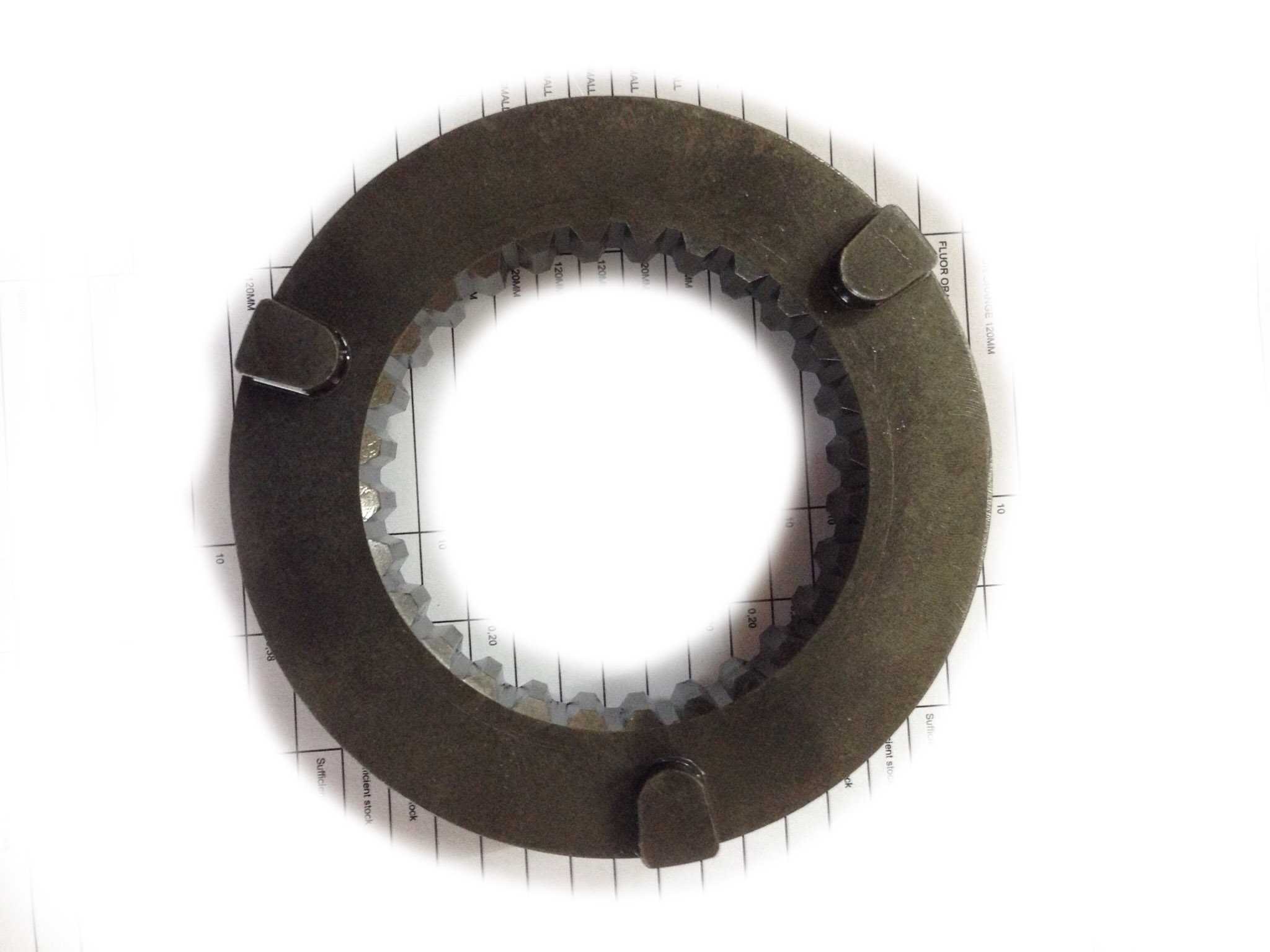

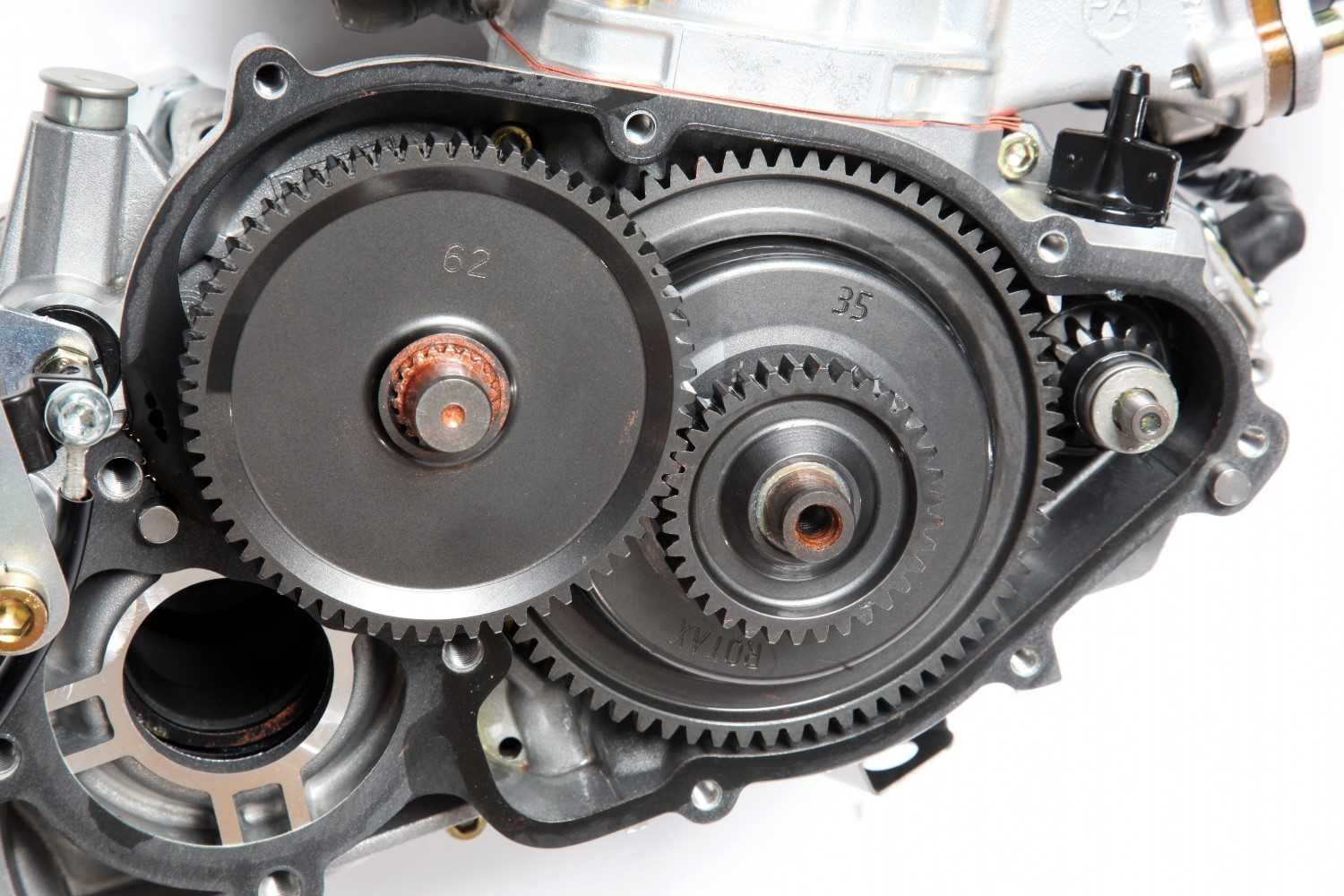

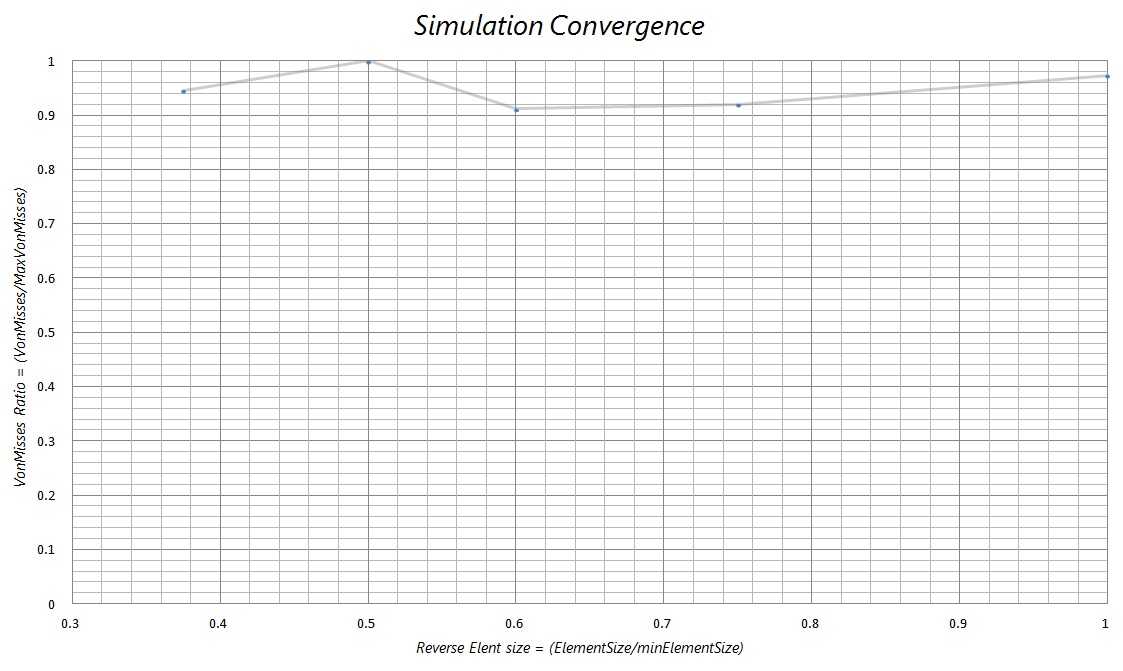

齿轮作为传动系统中承担动力传递、转速匹配与扭矩转换的核心零部件，广泛应用于风电增速箱、矿山输送设备、冶金轧机传动组、重型车辆变速箱等重载连续作业场景，其运行可靠性直接决定整套设备的无故障运行周期，一旦出现轮齿断裂、齿面点蚀、塑性变形等失效问题，轻则导致设备停机检修造成产能损失，重则引发传动链连锁损坏诱发安全事故。这款针对失效齿轮搭建的分析模型，完全围绕实际服役过程中出现的断齿故障逆向推导设计，核心目标是还原故障发生的全流程应力演化规律，定位失效萌生的关键位置，为同工况下的齿轮结构优化、热处理工艺调整、安装精度校准提供可量化的参考依据。模型完整还原了失效双联齿轮的实际结构特征：主体采用幅板式轻量化结构，沿轮毂周向均匀布置六个减重通孔，在保证整体结构刚度的前提下有效降低齿轮自重，减少高速运转过程中的转动惯量；轮齿部分同时包含大模数斜齿与小模数直齿两段啮合区域，分别适配不同转速级的动力传递需求，轮缘与轮毂之间通过变厚度辐板平滑过渡，避免截面突变带来的应力集中问题。在分析逻辑搭建上，模型完全复现齿轮实际服役的载荷边界：将齿轮内孔安装面设置为全约束固定状态，按照实际运行的扭矩输入参数在啮合轮齿表面施加动态接触载荷，同时叠加离心载荷、装配过盈载荷的耦合作用，通过有限元计算得到全齿范围的应力分布云图，能够直观呈现高应力区域的扩散路径，精准定位轮齿裂纹萌生的起始位置，匹配微观检测结果验证失效诱因。从安装适配维度来看，模型严格遵循故障齿轮的实际测绘尺寸，内孔安装直径、轮毂定位台阶高度、轮缘外径、齿宽等关键安装边界参数完全匹配原传动腔的装配空间，分析得到的应力集中位置可直接对应结构优化方向，比如调整辐板与轮根的过渡圆角、优化齿向修形量、调整齿面热处理硬化层深度，有效降低局部应力峰值，提升齿轮在重载冲击工况下的服役寿命，为传动系统的可靠性提升提供扎实的分析支撑。
