蒸汽轮机转子结构三维数模

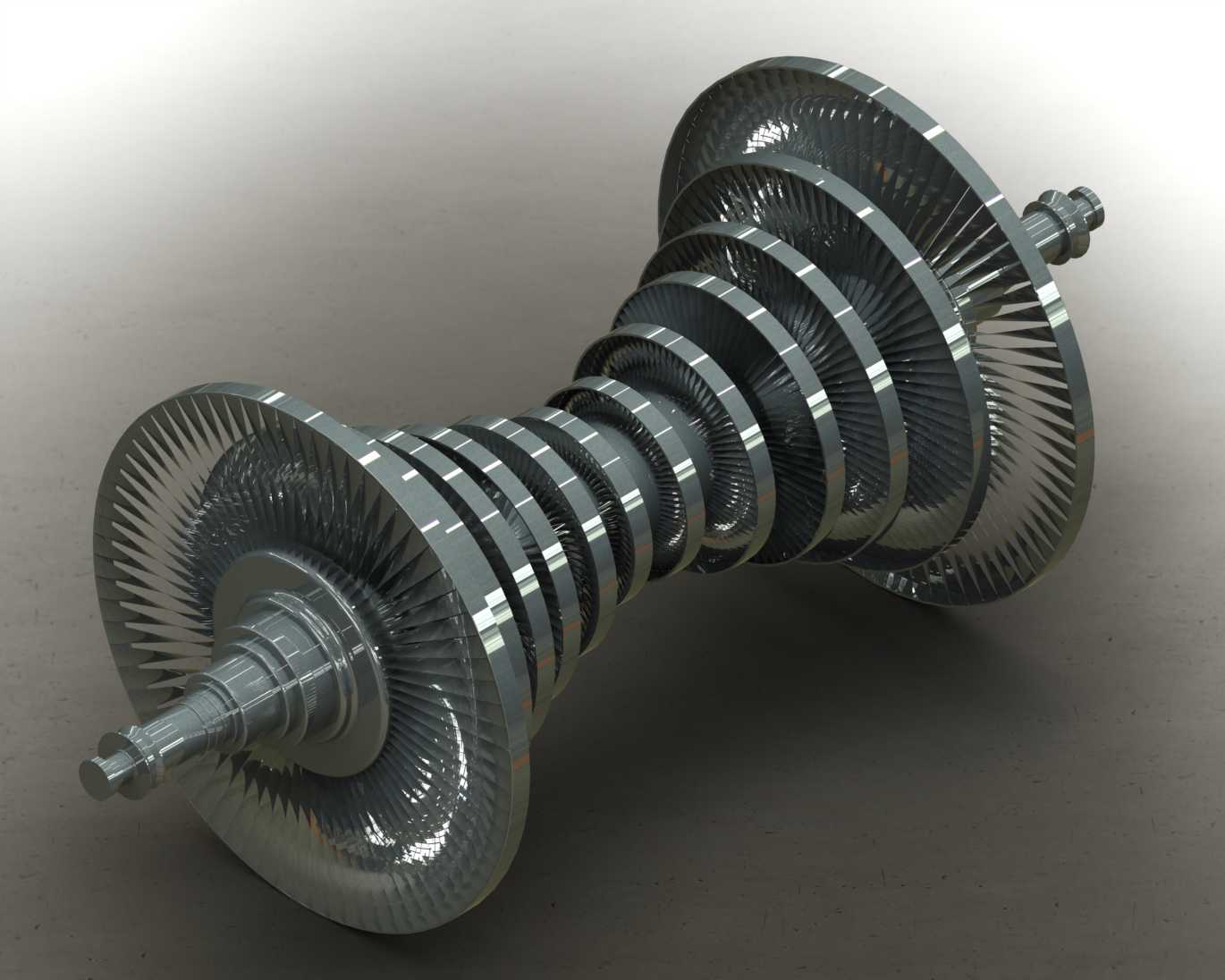

该三维数模还原的是蒸汽轮机核心转子部件，这类部件是火力发电、工业驱动、船舶动力等场景中汽轮机组的核心做功单元，承担着将高温高压蒸汽的热能转化为旋转机械能的核心功能，是整套汽轮设备中唯一持续高速旋转的核心做功组件。模型完整呈现了多级叶轮串联的转子结构，沿主轴轴向依次排布不同直径的轮盘与动叶栅，从进汽端到排汽端，叶轮直径随蒸汽参数逐级降低逐步增大，匹配蒸汽膨胀做功过程中的容积变化规律，每一级轮盘上的叶片沿周向均匀排布，叶型贴合蒸汽流动的气动设计逻辑，可直观展现蒸汽流经动叶时推动转子旋转的做功路径。设计过程中优先还原了转子的整体装配逻辑，主轴采用阶梯轴结构，不同轴段的直径匹配各级轮盘的过盈装配需求，轴端预留的连接结构可对应与联轴器、轴承组件的安装配合边界，各级轮盘与主轴的同轴度在数模中做了严格约束，还原实际设备中转子高速动平衡的装配基准要求。模型还原了转子的外形轮廓特征，各级叶片的叶顶间隙、轮盘间的轴向间距都参考同类型中小功率汽轮机的实际尺寸比例设置，可用于汽轮机组的结构教学演示、厂区设备布局的可视化展示、新员工入职培训的设备认知教具，也可作为动力类课程中讲解蒸汽透平工作原理的直观演示载体，帮助观察者快速理解多级汽轮机的能量传递过程与转子的结构组成逻辑。数模对叶片的曲面形态、轮盘的加强筋结构、轴端的密封配合轴段都做了对应呈现，能够清晰展现转子部件从蒸汽输入到扭矩输出的完整结构逻辑，还原实际设备中转子与汽缸、隔板、轴承等周边部件的安装配合关系，为相关的结构认知、原理讲解提供直观的三维可视化支撑。
