AFU型空冷式翅片热交换器结构设计

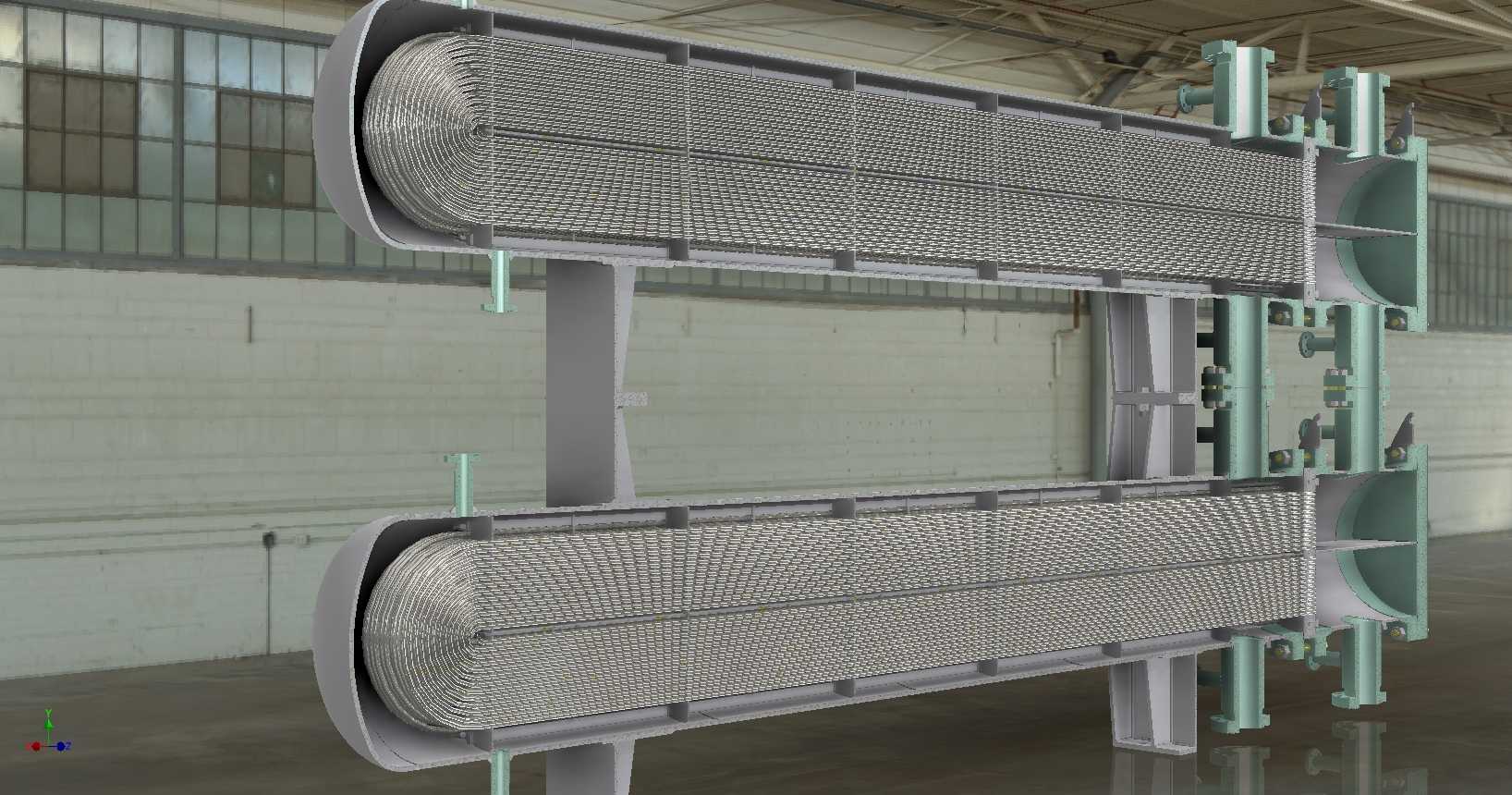

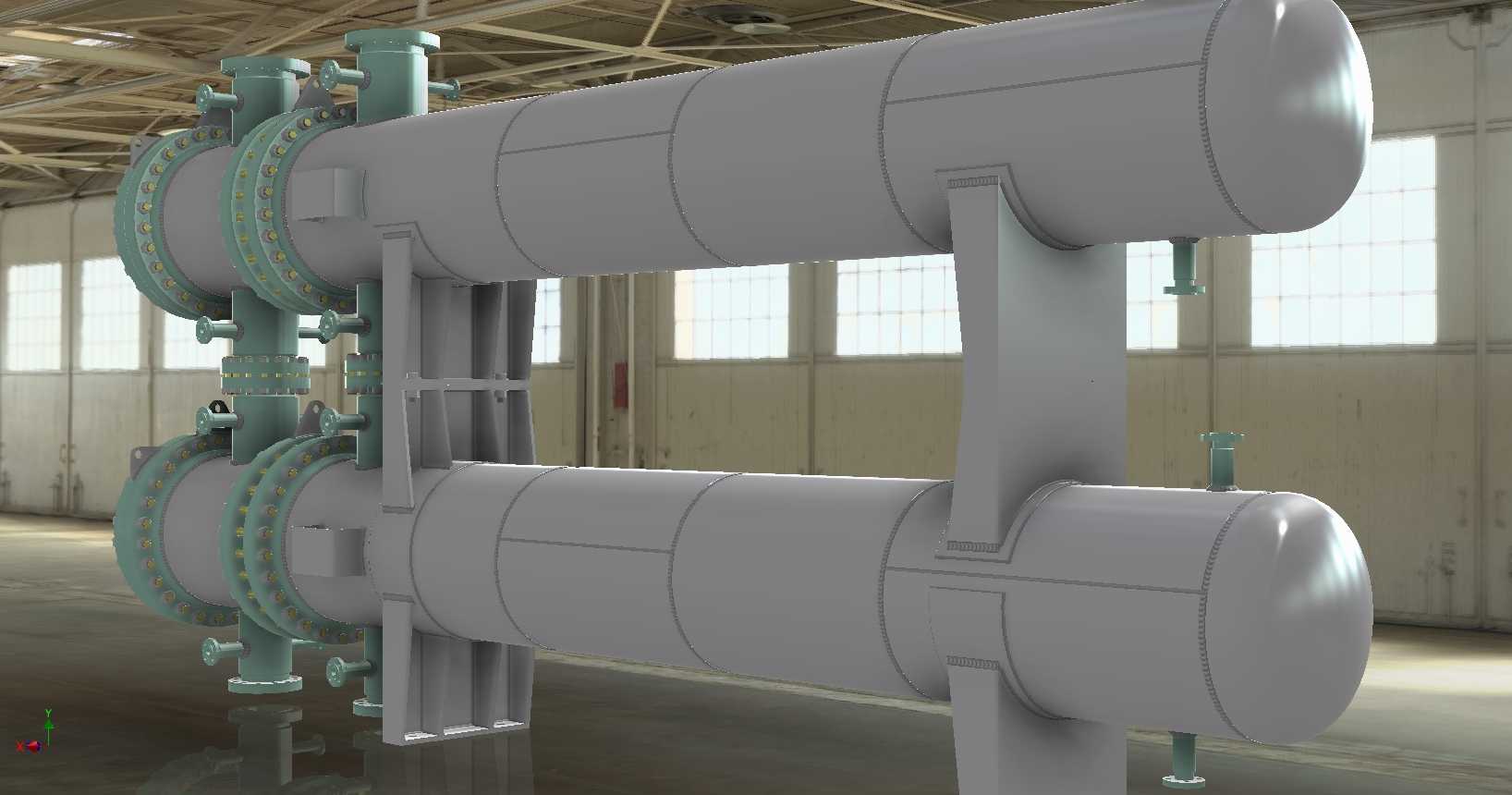

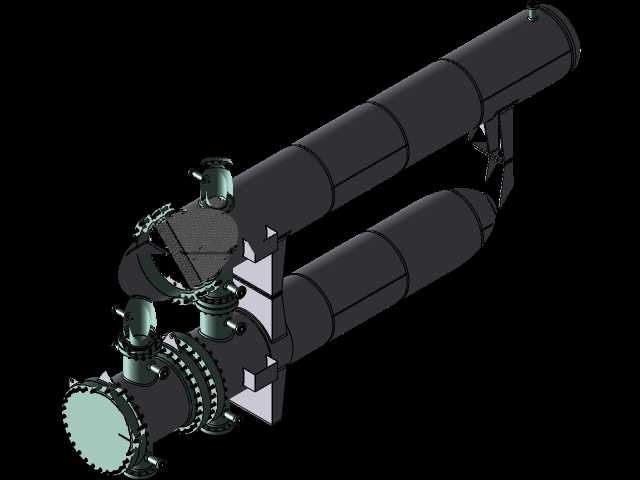

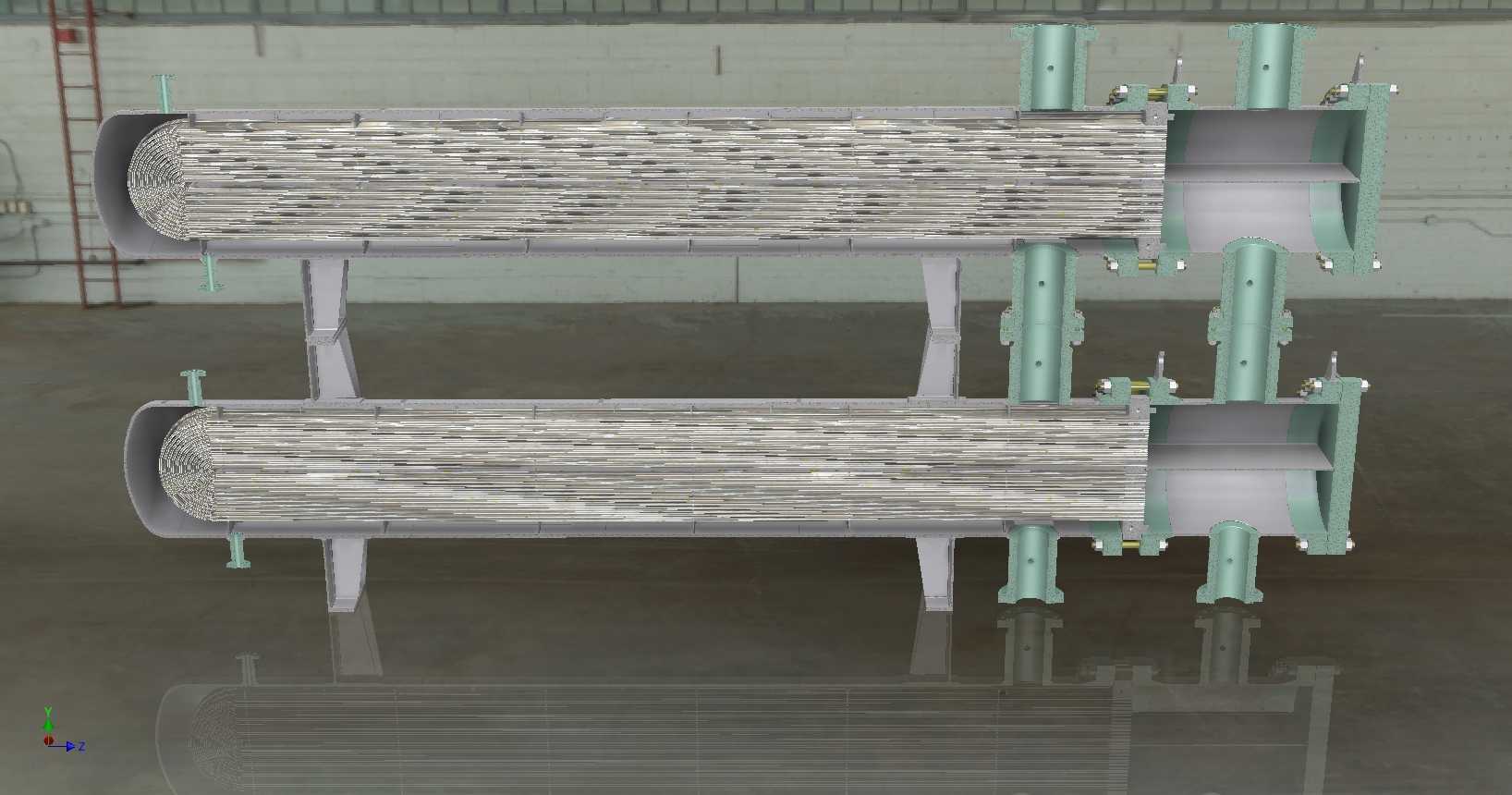

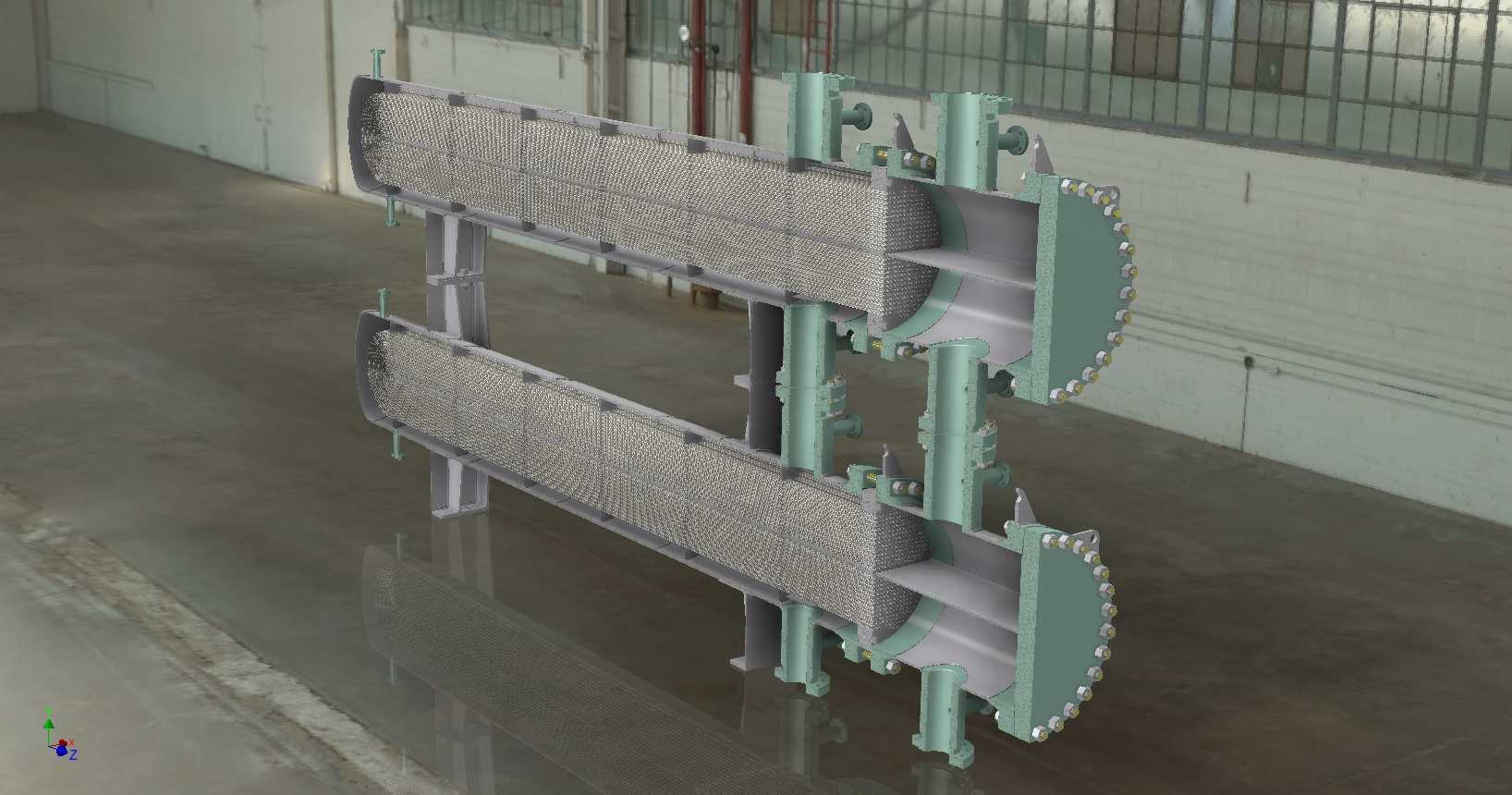

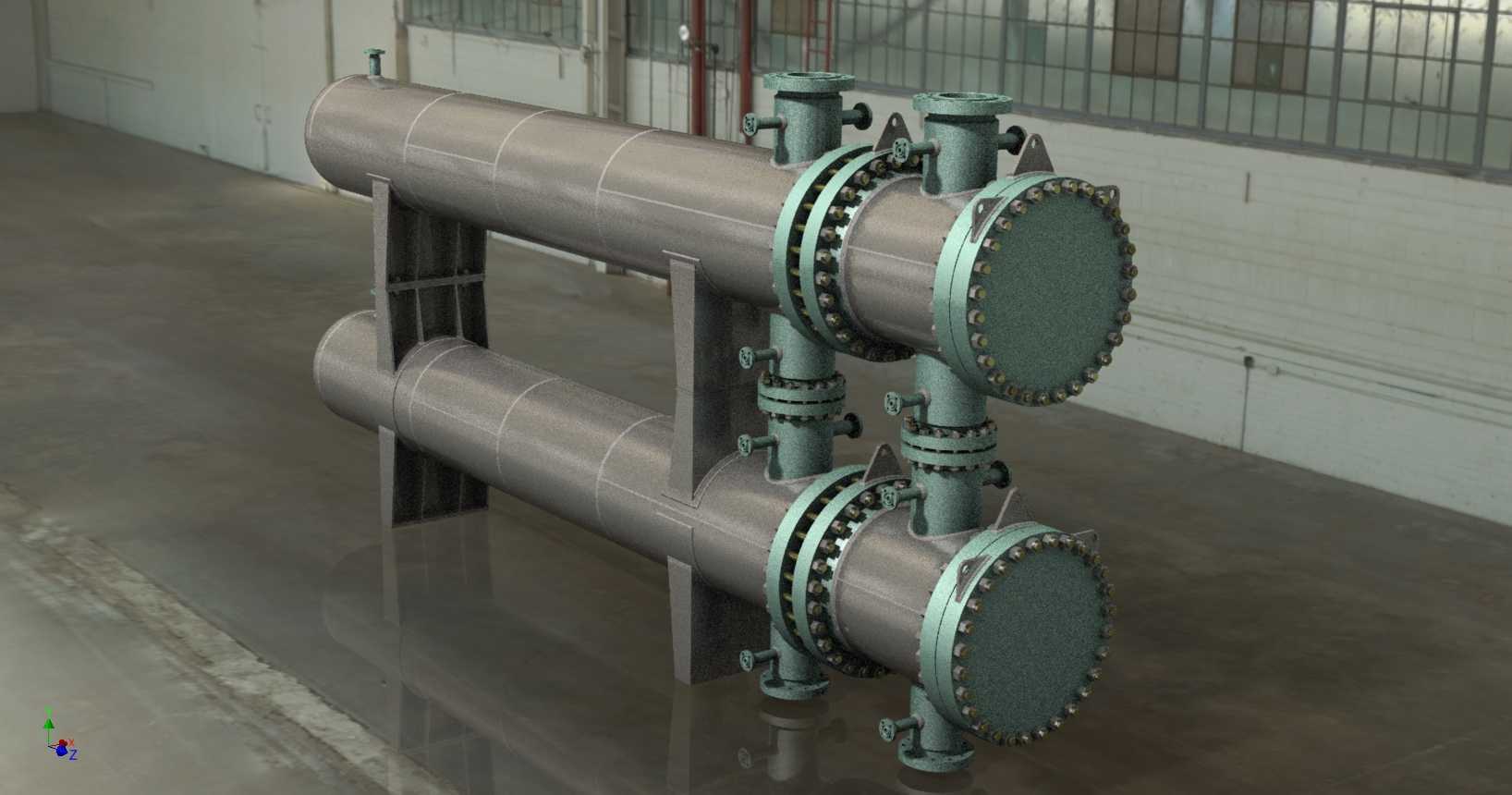

这款AFU型热交换器主要应用于石油炼化、化工生产、电力电站、暖通空调集中供能等工业场景，作为热量传递的核心设备，它能够实现两种不同温度流体之间的高效热量传递，既可以完成工艺介质的冷却、冷凝工况，也能满足流体预热、加热的生产需求，在工业生产流程中承担着能量回收、工艺参数调控、设备运行温度保障的关键作用，是流程工业中保障生产连续稳定运行的核心配套设备。从结构设计来看，该设备采用上下双管束卧式排布的结构形式，核心换热单元采用翅片式换热管设计，通过在换热管外壁增设扩展换热面的翅片结构，大幅提升气侧换热面积与换热效率，相比传统光管换热器，同等换热负荷下设备整体体积可缩小40%以上，更适合安装空间受限的厂区场景。设备两端采用可拆卸式管箱结构，管箱与管束壳体通过法兰螺栓紧固连接，端盖处采用均匀排布的螺栓预紧密封结构，既能够保障不同压力工况下的密封可靠性，也方便后期运维过程中对管束内部进行清理、检修与换热管更换，降低设备全生命周期的运维成本。设备侧面设置有独立的支撑立柱结构，立柱上预留了标准化的安装固定孔位，可直接与厂区预制的钢结构支架进行螺栓连接固定，安装时无需额外焊接作业，大幅缩短现场安装施工周期。管束的进出口接管均设置在设备同侧的管箱位置，接管口径与法兰连接尺寸匹配行业通用的工艺管道标准，可直接对接现场工艺管线，减少管线改造的额外成本。在设计思路上，这款设备充分考虑了工业现场的实际运行需求，管束采用倾斜排布的结构设计，能够在冷凝工况下实现冷凝液的自流排放，避免管束内部积液导致的换热效率下降与液击损伤问题；设备整体采用卧式安装结构，相比立式换热器，其运行过程中的振动更小，对支撑结构的承重要求更低，更适合老旧厂区的设备升级改造场景。从安装边界来看，双管束的排布方式让设备整体宽度控制在合理范围内，设备侧面预留了足够的运维操作空间，可满足日常巡检、螺栓紧固、密封件更换等操作的空间需求，无需在安装时额外预留过大的检修通道，提升厂区空间利用率。设备的换热管束与支撑结构采用模块化设计，可根据实际换热负荷需求灵活调整管束长度与翅片密度，适配不同处理量、不同温差工况的换热需求，具备较强的工况适配能力。
