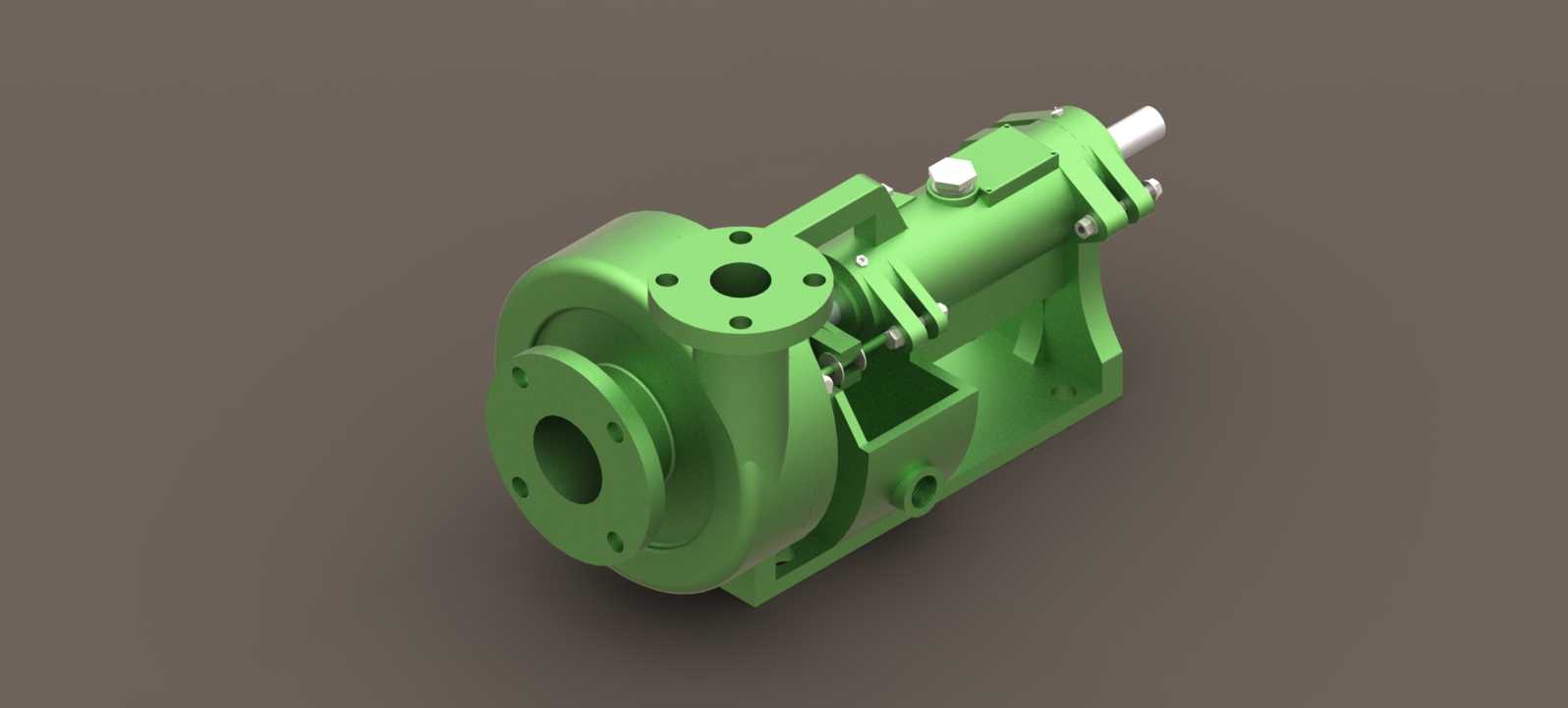

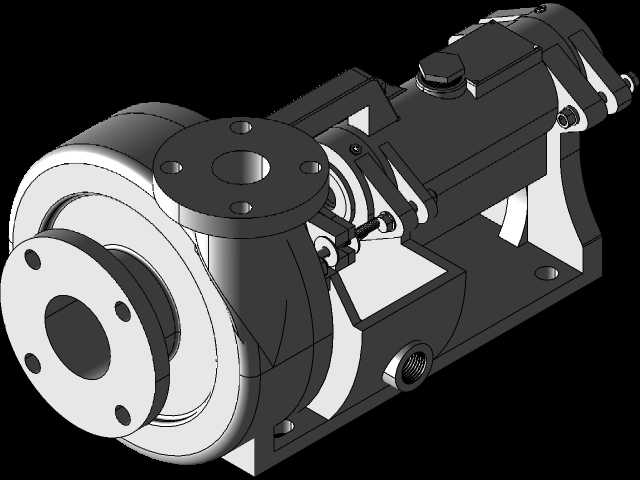

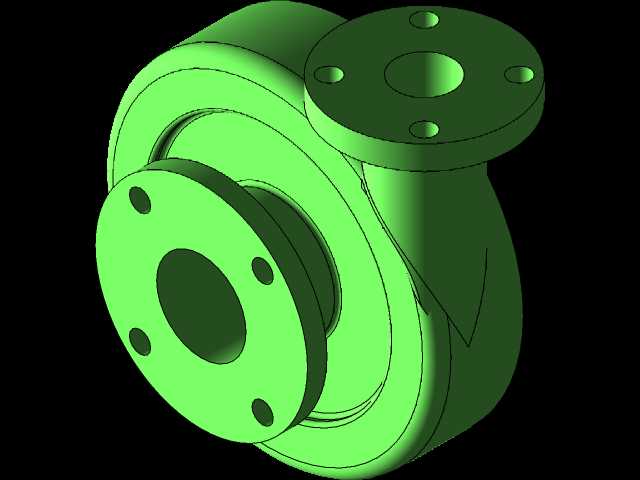

单级悬臂式离心泵工业流体输送结构

这款悬臂式离心泵结构主要面向工业流体输送场景设计，可覆盖市政供水、暖通循环、化工介质输送、农田排灌、工业冷却水循环等多个领域的流体增压需求，能够输送常温清水或物理化学性质与水相近的低粘度介质，在中小型流量、中等扬程的工况下具备稳定的运行表现。从实际用途来看，该泵可直接安装在工艺管线旁，为管路内的流体提供稳定的压头，克服管路沿程阻力与高程差，实现流体从低位到高位、从低压端到高压端的定向输送，也可配套在换热机组、水处理设备、给排水系统中作为核心动力部件使用。产品功能特性上，采用后开门式悬臂结构设计，检修维护时无需拆卸进出管路与电机，只需拆开联轴器连接即可移出转子部件完成检修，大幅降低运维工作量；泵体与泵盖采用径向剖分结构，密封面配合精度高，可有效避免高压介质泄漏；轴承组件采用稀油润滑结构，配套合理的冷却腔设计，可保证长时间连续运行时轴承温度处于合理区间，延长轴承使用寿命；轴封位置预留了填料密封与机械密封两种安装空间，可根据输送介质的腐蚀性、温度、颗粒含量灵活选择密封形式，适配不同工况的密封需求。设计思路上，整体围绕运行稳定性与运维便捷性两个核心方向展开，水力过流部件采用成熟的水力模型设计，流道顺滑过渡，可减少流体在泵腔内的水力损失，提升泵的运行效率，降低能耗；泵脚与泵体一体化铸造，整体刚性充足，可承受管路载荷带来的附加力，避免运行过程中因管路应力导致的泵轴偏移、振动超标问题；进出口法兰采用标准法兰尺寸设计，可直接与同规格的工业管线对接，无需额外配置转换接头。外形尺寸与安装边界方面，该泵采用卧式底脚安装方式，安装基面需预留足够的水平操作空间，泵轴中心高度匹配常规工业泵的安装尺寸标准，进出口方向为水平轴向吸入、垂直径向吐出，管线布置时需在进出口位置预留阀门与软接头的安装空间，泵体后侧需预留不小于转子总长度的检修空间，方便后期抽出转子部件完成维护；整体安装尺寸紧凑，相较于同参数的双支撑离心泵占地面积更小，适合在空间有限的泵房、设备间内布置安装，安装时需保证泵轴与电机轴的同轴度误差控制在允许范围内，避免运行时出现振动过大、轴承过早磨损的问题。
