工业锅炉房成套管线设备布局设计方案

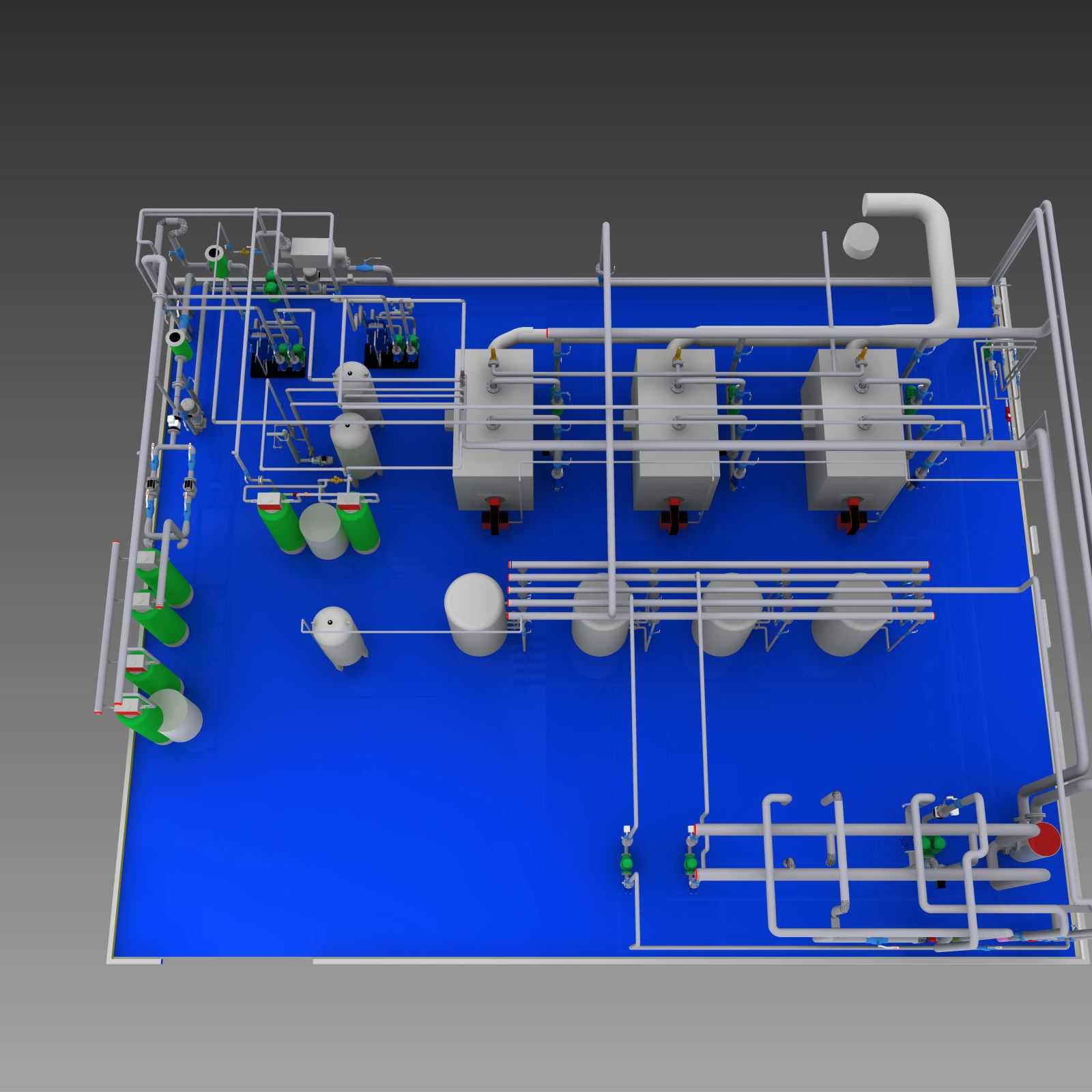

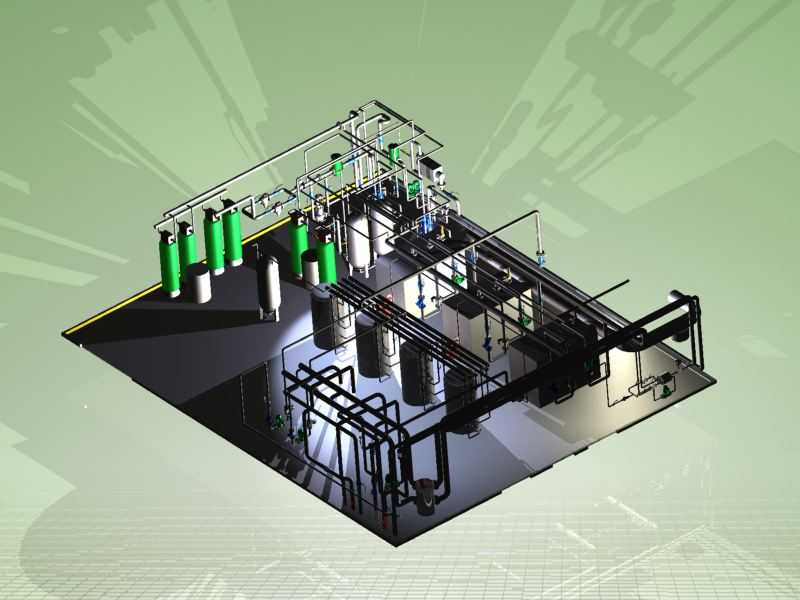

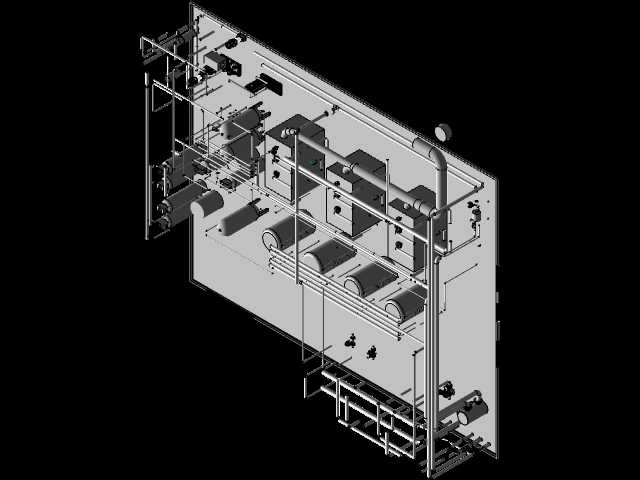

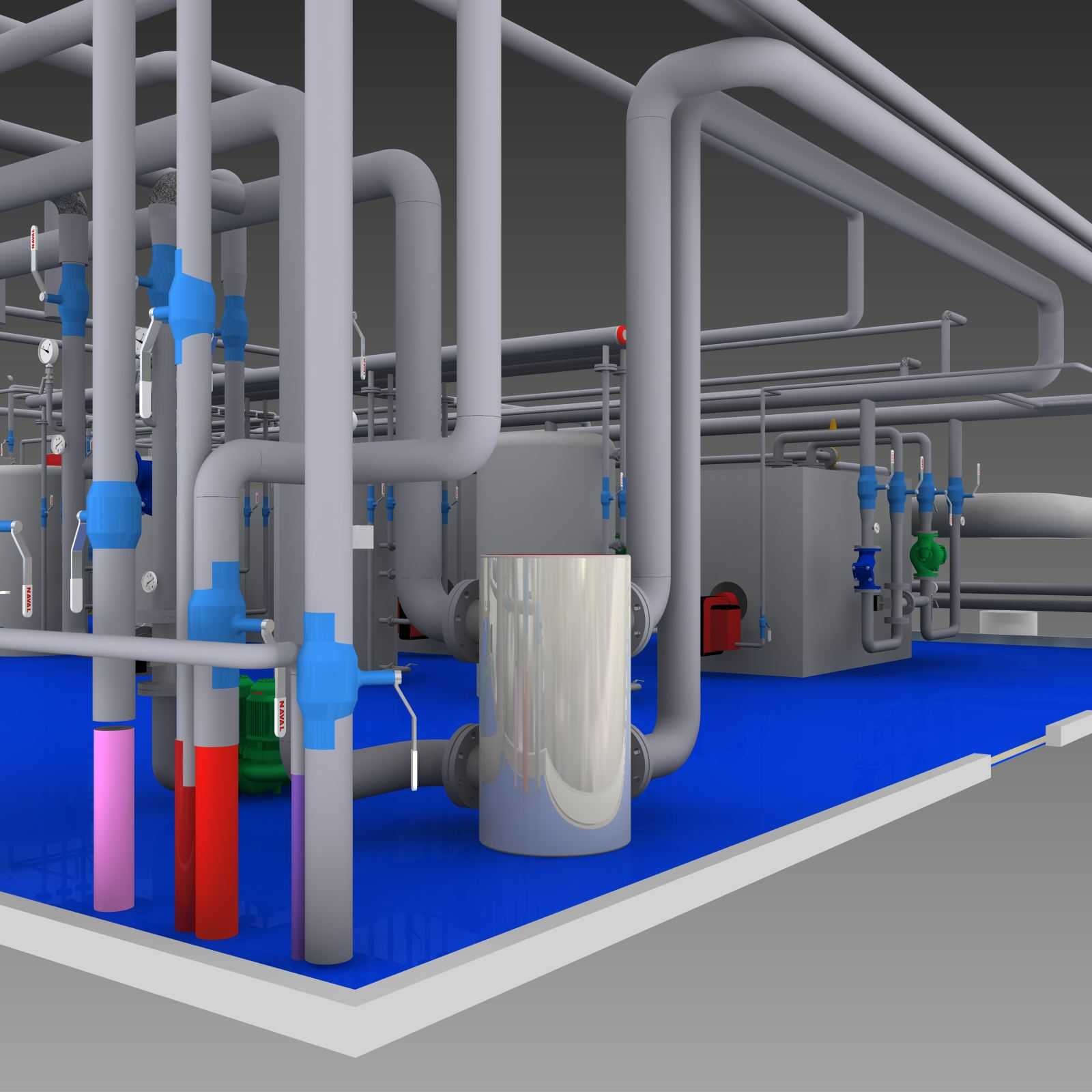

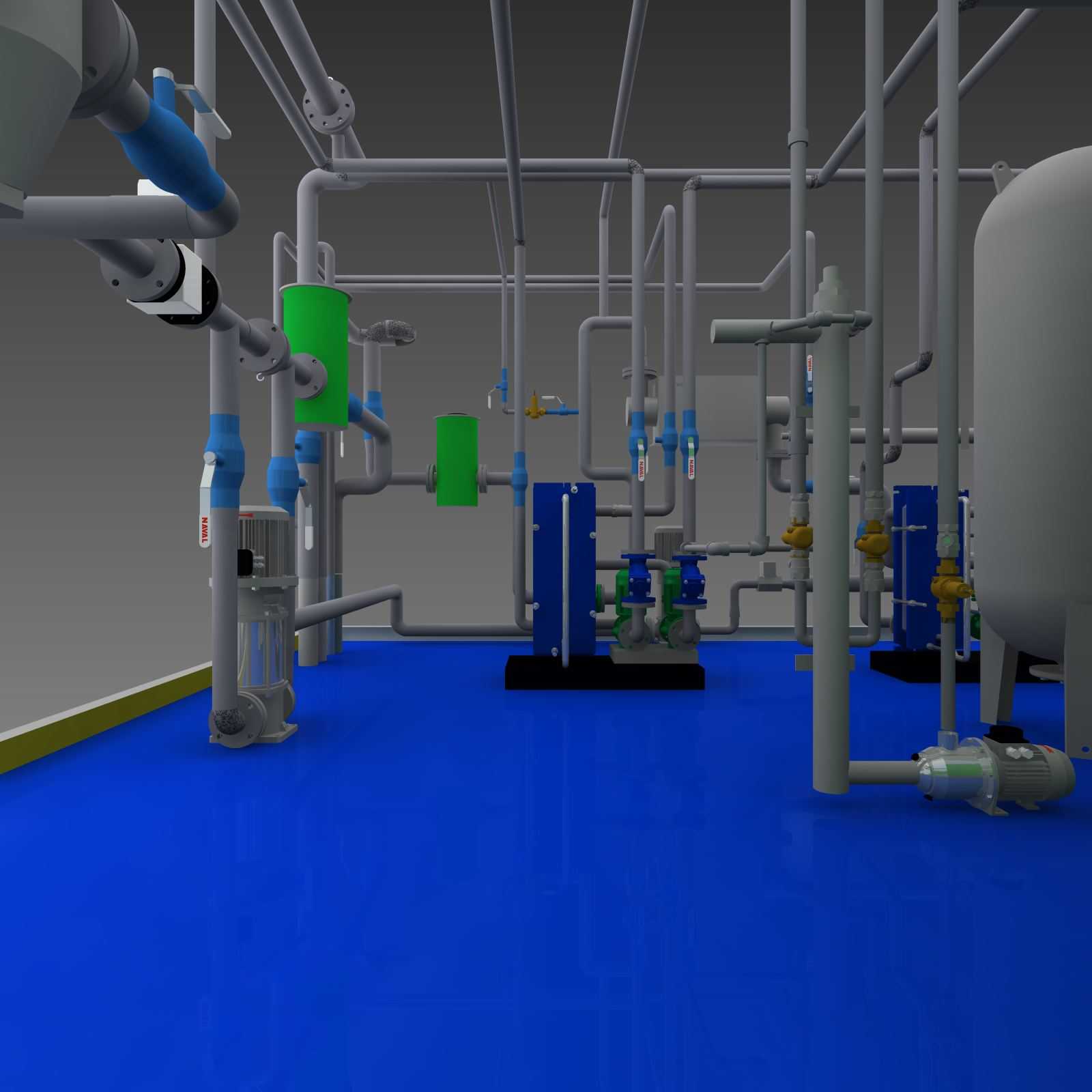

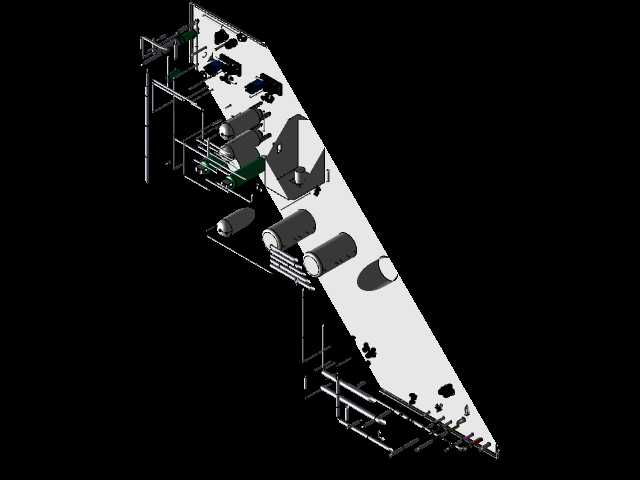

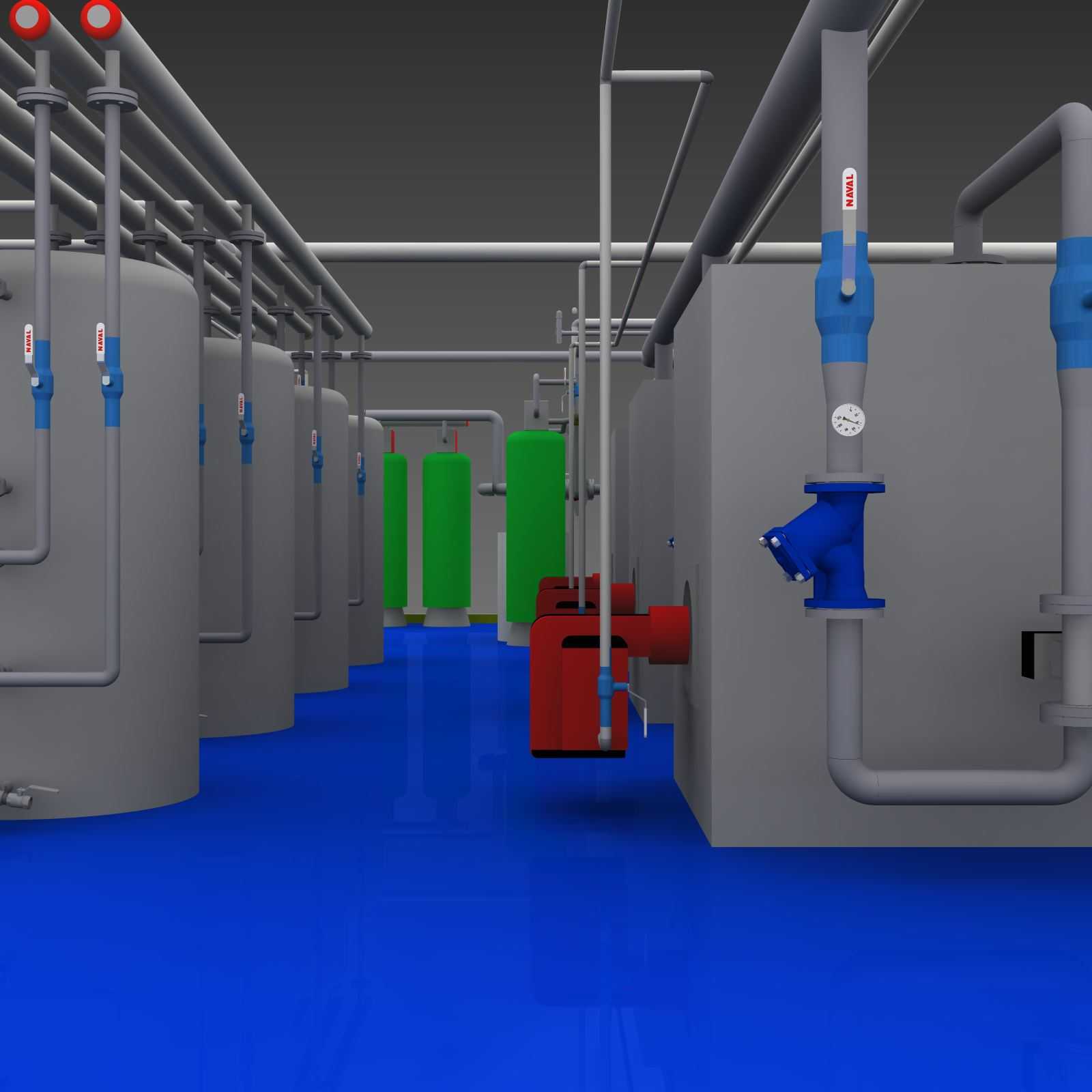

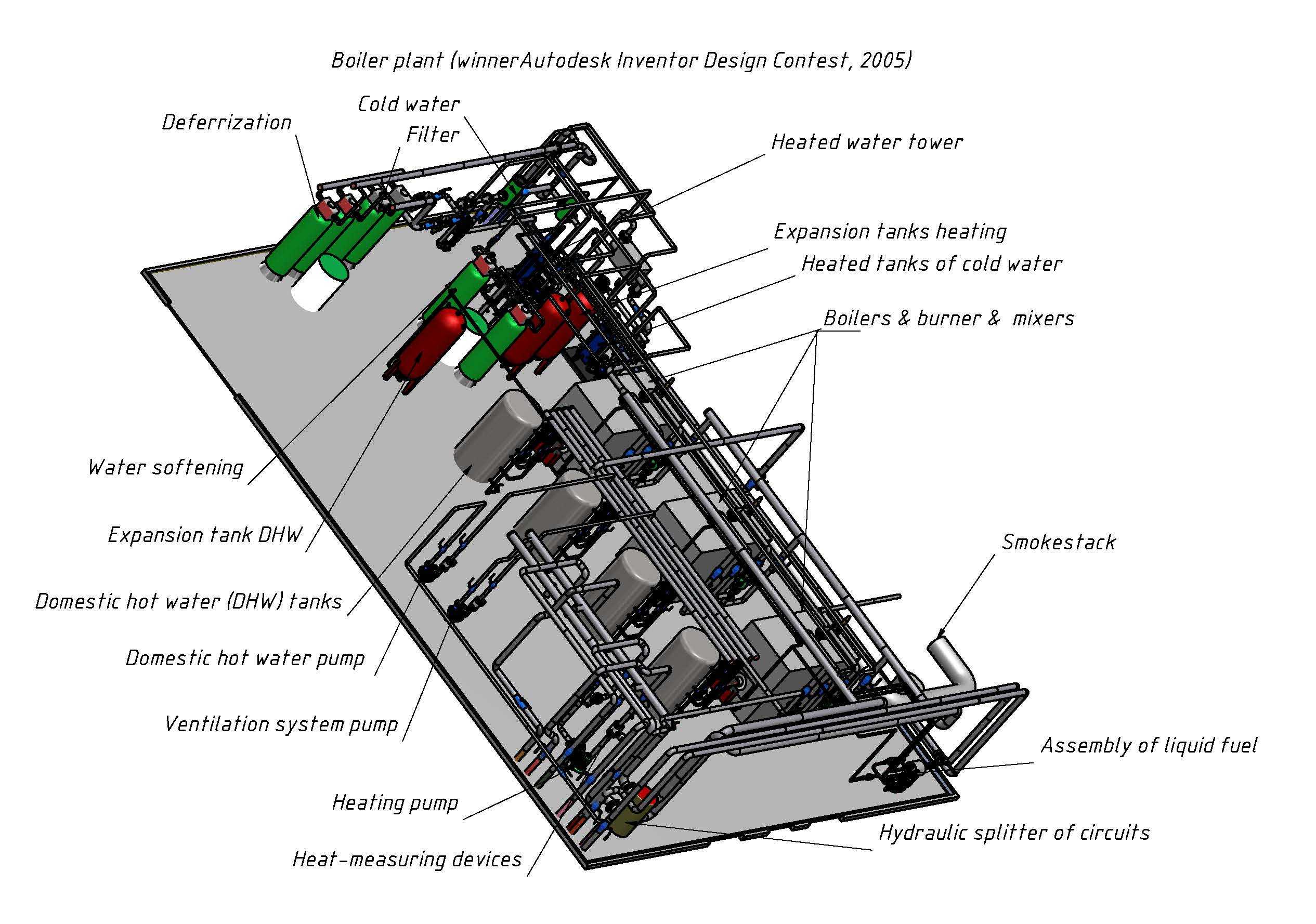

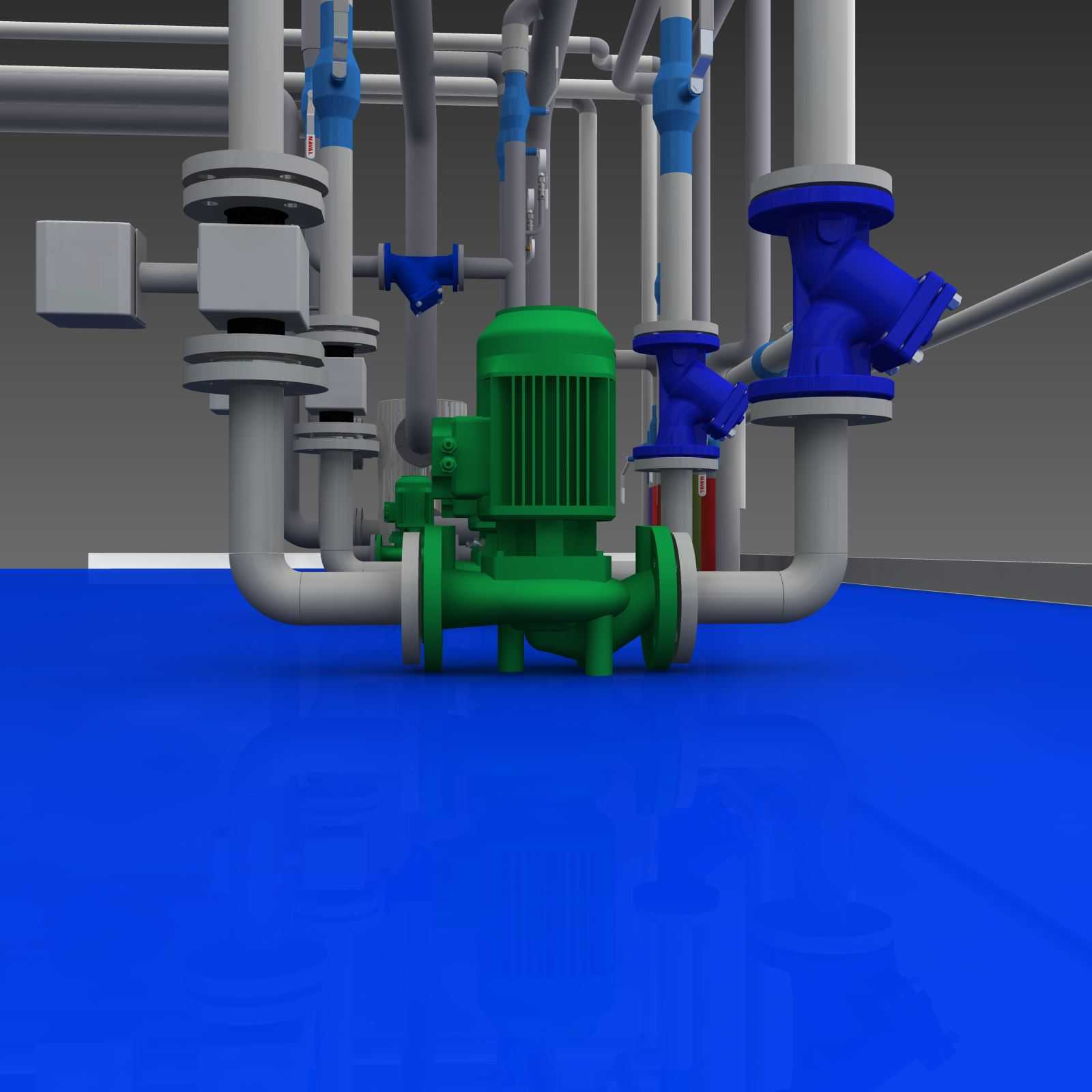

这套三维设计方案完整还原了工业锅炉房内部的核心设备排布与管线连接逻辑，可直接用于供热站房的规划设计、施工交底与运维培训场景。在实际工业生产与民用集中供热场景中，锅炉房是热能生产与输配的核心枢纽，承担着将燃料化学能转化为高温热媒，再通过管网输送至生产车间、民用建筑的关键职能，其布局合理性直接影响热能输送效率、运维操作空间与安全防护等级。方案中清晰呈现了多台立式承压储水罐体的排布逻辑，罐体沿厂房通道两侧对称布置，预留出宽度充足的中央巡检通道，既满足日常运维人员的巡检通行需求，也为设备检修、部件更换预留了足够的吊装与操作空间。管线系统采用分层排布设计，主输送干管沿厂房顶部架空铺设，支管沿罐体侧面垂直接入，不同功能的管线通过走向与标识区分，避免了管线交叉干扰，同时减少了管线弯折带来的热媒输送阻力。管线上配置的各类阀门、仪表均按照实际运维需求布置在操作可达的高度位置，无需额外登高即可完成开关调节、参数读取操作，蓝色阀体与灰色管线形成清晰视觉区分，便于运维人员快速识别控制节点。设计过程中充分考虑了设备安装边界要求，罐体与墙体、罐体与罐体之间的间距严格符合供热站房设计规范，既避免了间距过大造成的厂房空间浪费，也防止间距过小导致的散热不畅、检修空间不足问题。地面采用防滑防渗的蓝色地坪设计，明确划分出设备区与巡检通道的边界，同时可及时发现跑冒滴漏问题，降低安全隐患。不同功能的辅助罐体采用差异化配色区分，便于运维人员快速识别水处理、稳压、储热等不同功能单元，整套布局兼顾了热能输送效率、操作便捷性与安全防护要求，可直接为同规模锅炉房的新建、改造项目提供直观的布局参考。
