气体计量撬装管道设备结构设计

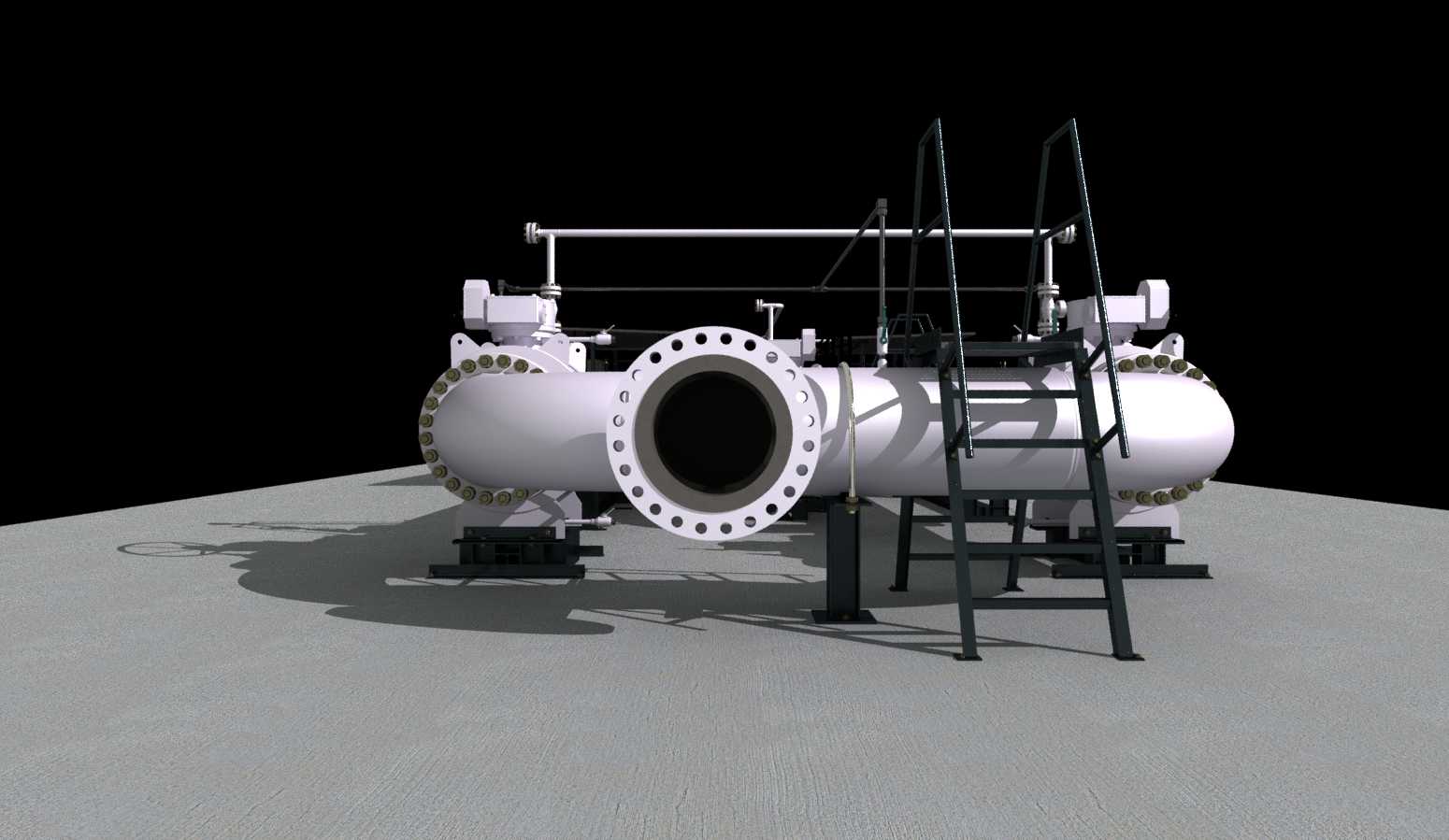

该设备为场站级气体计量集成撬装装置，主要应用于天然气长输管线分输站、城市燃气门站、工业用户供气支线等场景，承担贸易交接级气体流量计量、压力调控、介质截断与输送的核心功能，是气体输配管网中保障计量精准、输配安全的关键集成单元。整套装置采用撬装集成化设计思路，将核心计量筒体、工艺管线、操作附件、检修结构整合为统一整体，无需现场零散拼接管路与操作构件，可大幅缩短现场安装施工周期，降低现场安装的管路错接、密封失效风险，适配场站快速部署、模块化改扩建的建设需求。设备主体为卧式双筒并联结构，主筒体两端采用大口径法兰连接结构，法兰端面均匀布置螺栓孔，可与上下游工艺管线实现刚性密封连接，大通径的筒体设计可降低气体流经设备时的压损，适配大流量气体输送工况，减少输配过程中的能耗损失。筒体顶部设置横向连通管线与控制阀门组，可实现双筒之间的介质导通、工况切换，满足单筒检修时不停气切换作业的需求，保障供气连续性。撬体侧面配置带安全护栏的直爬梯，爬梯踏步采用防滑结构设计，护栏高度符合场站操作安全规范，可供运维人员登上撬体顶部开展阀门操作、仪表校准、密封点巡检等日常作业，爬梯与撬体底座采用刚性连接，整体结构稳定无晃动，可承受运维人员作业时的动载荷。撬体底部采用型钢焊接底座，底座设置多组可调式支撑脚，可适配场站不同平整度的安装基础，安装时可通过支撑脚调整设备水平度，保障筒体与管线的同轴度，避免连接法兰出现偏载导致的密封泄漏问题。整套装置的管线布局充分考虑操作空间与检修距离，阀门操作手柄均朝向巡检通道侧，无需探身即可完成启闭操作，各密封点预留足够的检修操作空间，方便后期开展密封垫更换、阀门维护等作业。设备的结构设计充分考虑气体输配工况的压力波动特性，筒体与连接管线的壁厚满足对应压力等级的强度要求，支撑结构可承受管线热胀冷缩产生的轴向位移，避免应力集中导致的结构损伤，整体集成度高，布局紧凑合理，在满足功能需求的同时尽可能缩小占地空间，适配场站有限的用地条件。
