美海军机载挂载式集束弹药套件结构设计

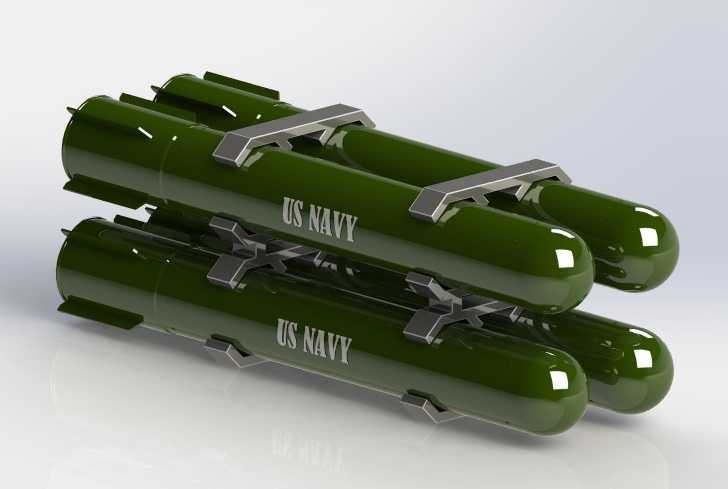

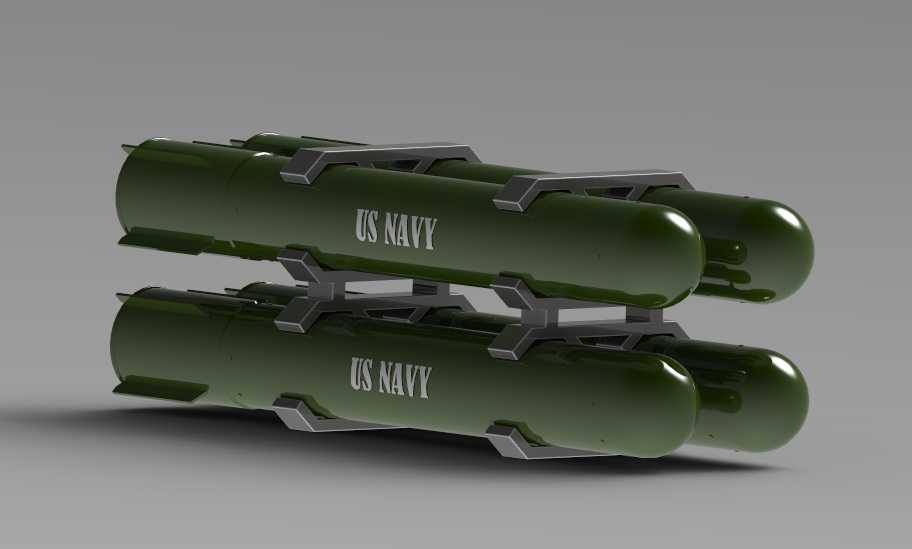

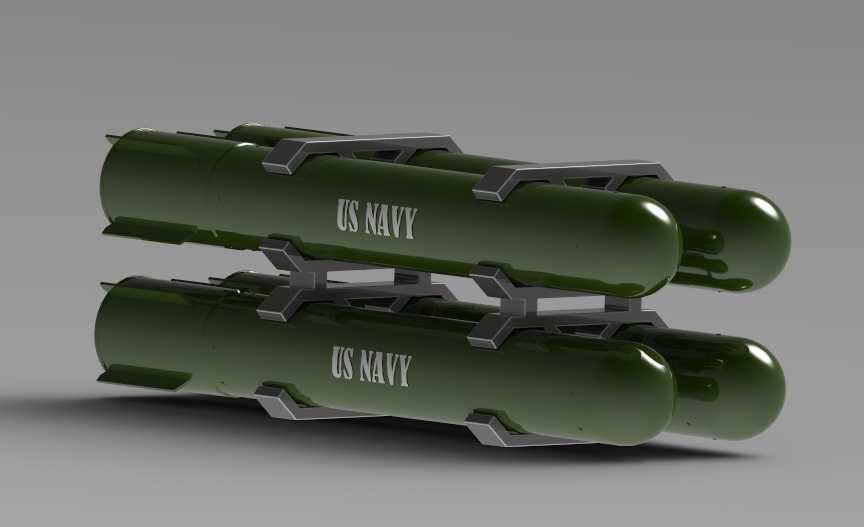

该套挂载式弹药组件主要适配海军固定翼舰载机、旋翼反潜机的翼下挂点使用，可在近距离空中支援、海上目标威慑、滩头阵地压制等场景下完成多弹体同步挂载与投放作业，相比单枚独立挂载的方案，这套组件能够在有限的挂点空间内提升单次出击的弹药携带量，减少战机反复折返补给的频次，适配近海快速响应的战术需求。从实际用途来看，该组件并非单一弹体结构，而是通过一体化的挂载框架将多枚弹药进行规整固定，既能够保证载机高速飞行过程中弹体的稳定性，避免气流扰动带来的挂载晃动问题，也能在投放时实现多弹体的有序脱离，防止弹体之间发生碰撞干涉，保障投放过程的安全性。在功能特性上，这套组件的框架采用对称式布局设计，上下两层各布置两枚弹体，整体受力均匀，挂点对接位置设置在框架顶部的居中区域，能够将弹药的重量均匀分散到整个框架结构上，避免局部应力集中导致的结构变形；弹体固定卡扣采用快拆式结构设计，既可以在地面整备阶段快速完成弹体的装填固定，也能在投放时快速解锁释放弹体，减少投放动作的响应延迟。从设计思路层面，整套模型在构建时优先还原了实装的装配逻辑：首先确定顶部挂点的标准接口尺寸，确保其能够匹配主流机载挂架的安装边界，再以此为基准向下延伸出纵向支撑梁，横向布置四道弹体固定抱箍，每道抱箍的弧度完全匹配弹体的圆柱外形，保证抱箍与弹体表面完全贴合，不会出现局部压损弹体外壳的情况；弹体尾部的稳定翼也预留了足够的转动间隙，不会和框架结构发生剐蹭，保证弹体脱离挂架后稳定翼能够正常展开发挥作用。在外形尺寸与安装边界上，整套组件的宽度控制在单挂点的安全间距范围内，不会和同侧机翼的其他挂点载荷发生空间干涉，整体高度适配翼下挂点到机身蒙皮的安全距离，载机起降过程中不会因为起落架压缩导致弹体触碰甲板或跑道；弹体表面的标识位置也完全参照实装涂装规范设置，框架的金属结构部分做了棱角钝化处理，减少飞行过程中的空气阻力，同时避免地勤人员整备作业时被尖锐边角划伤。
