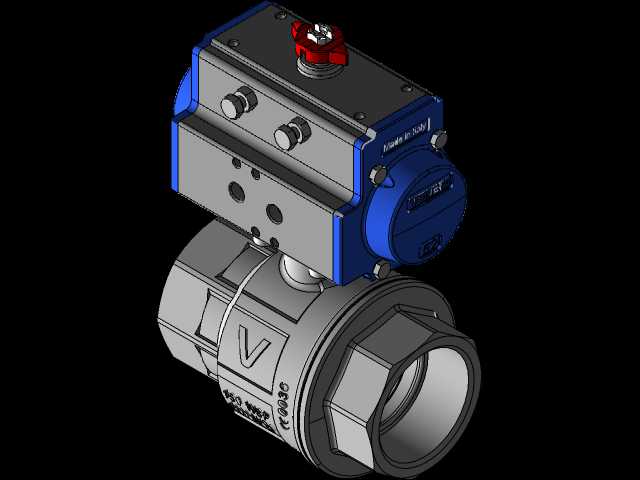

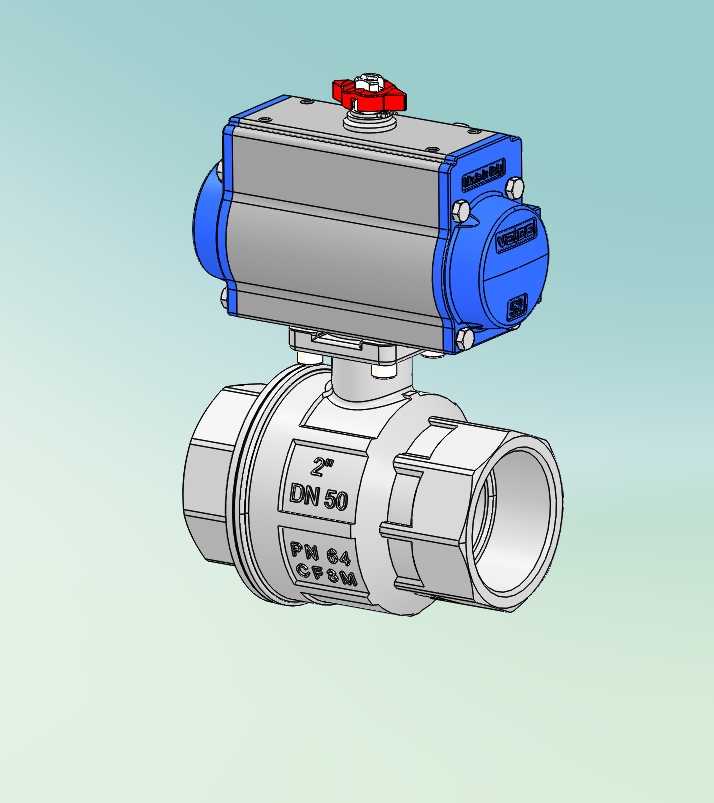

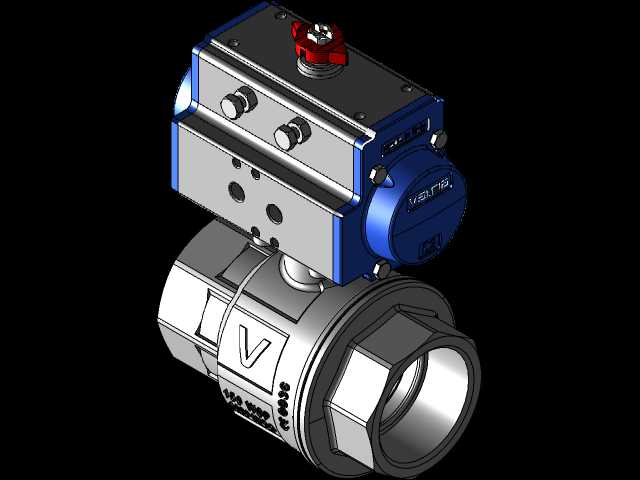

气动驱动二寸BSP内螺纹两片式球阀结构

这款气动驱动的两片式内螺纹球阀，主要面向中小口径工业流体管路的通断控制场景，常见应用在给排水管网、化工介质输送、食品加工流体管线、气动液压控制系统、暖通空调循环管路等领域，承担管路介质的截断与导通功能，相比手动球阀，搭配气动执行器可接入自动化控制系统，实现远程开关控制，适配需要频繁动作、远程操作或是安装位置人员难以抵达的管路点位，能有效降低人工操作强度，提升管路系统的自动化运行水平。产品采用两片式阀体结构设计，将阀体拆分为左右两个对称的主体部分，相比一体式阀体，这种结构在加工时更便于保证内部流道的精度，同时后期维护拆卸时无需将整个阀门从管路上完全拆下，只需松开阀体连接螺栓即可取出内部的球体、阀座等易损件进行更换，大幅降低现场运维的工作量与成本。阀门的连接端采用标准BSP内螺纹形式，公称通径为两英寸对应DN50规格，螺纹尺寸符合通用管螺纹标准，可直接与同规格的外螺纹管路、接头进行连接，安装时无需额外焊接法兰，适配小口径管路快速安装的需求，阀体上标注的压力等级可满足常规中低压管路的使用要求，适配水、油品、部分弱腐蚀性流体等多种介质的输送场景。上部搭配的气动执行器采用双活塞齿轮齿条式结构，输出扭矩稳定，开关动作迅速，执行器与阀体之间通过标准支架和阀杆连接，连接尺寸符合通用阀门安装标准，可根据实际使用需求更换不同扭矩规格的执行器，或是加装限位开关、电磁阀、定位器等附件，实现开关位置反馈、开度调节等拓展功能。设计过程中充分考虑了安装边界的适配性，阀门整体轴向长度符合两片式螺纹球阀的常规安装尺寸，执行器的宽度、顶部手轮的操作高度都控制在合理范围内，不会出现与周边管路、支架干涉的问题，阀杆部位采用多重密封结构，可有效避免介质从阀杆处外漏，球体采用高精度加工，表面抛光处理后与阀座紧密贴合，保证阀门关闭时的密封性能，降低内漏风险，流道采用全通径设计，介质通过时的流阻极小，不会造成明显的压力损失，也不容易在阀腔内积存介质，适配对管路流阻要求较高的输送场景。
