工业级蒸汽发生器系统成套设备结构

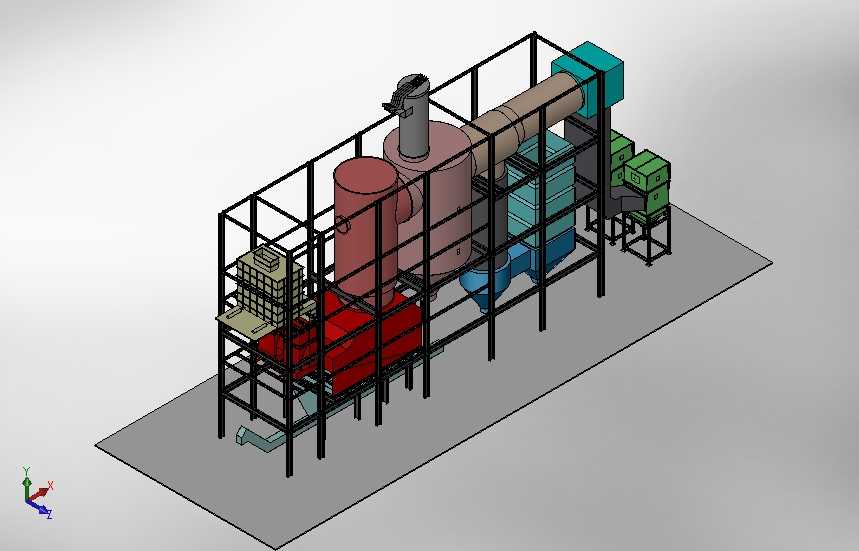

该套蒸汽发生器系统主要面向工业生产场景中的集中供汽需求，可广泛应用于化工生产反应供汽、食品加工蒸煮杀菌、纺织印染定型烘干、医药制剂灭菌消毒等需要稳定饱和蒸汽输出的工业环节，作为生产环节的核心热能转换装置，承担将燃料化学能转化为高温蒸汽热能、向末端用汽点位稳定输送合格参数蒸汽的核心功能。整套设备采用模块化集成钢架布局设计，主体承载框架采用标准型钢焊接拼装形成多层立体安装结构，将燃烧换热单元、汽液分离单元、烟气处理单元、管路输送单元、电控辅件单元按照工艺流程顺序分层排布，既压缩了设备整体占地空间，也为日常运维预留了足够的操作检修通道。从功能分区来看，下部红色模块为燃烧换热核心段，燃料在此区域充分燃烧释放热量，通过管壁换热将管内软化水加热至沸腾状态；中部立式罐体为汽液分离与储汽单元，完成汽水分离后输出干度达标蒸汽，同时承担一定的蒸汽稳压缓冲作用，避免用汽负荷波动导致蒸汽参数大幅震荡；上部横向布置的管路与侧方多组箱体模块为烟气余热回收与尾气处理单元，可对燃烧后高温烟气的余热进行二次回收利用，降低排烟温度提升整体热效率，同时对烟气中的颗粒物、有害组分进行处理，满足工业排放相关要求。设计过程中充分考虑了现场安装的边界适配性，整套设备底部设置统一的安装底座，可直接固定于硬化后的工业设备基础上，无需现场对各功能单元进行分散拼装；外部钢架同时承担设备防护与管路支撑作用，所有外接蒸汽接口、排污接口、进水接口、燃料接口均预留于设备侧方统一位置，可直接对接厂区现有管线网络。整体外形按照常规工业厂房的层高、通道宽度进行适配设计，设备运输时无需对主体结构进行拆分，可满足标准工业货运通道的通行要求，安装就位后仅需完成外部管线对接与电气接线即可进入调试阶段，大幅缩短现场施工周期。设备运行过程中各功能单元的参数监测点位均预留于易操作位置，方便日常巡检时快速掌握设备运行状态，关键易损部件均设计为快拆结构，可在设备停机后快速完成更换维护，降低运维停机时长。
