单级端吸离心泵结构三维设计

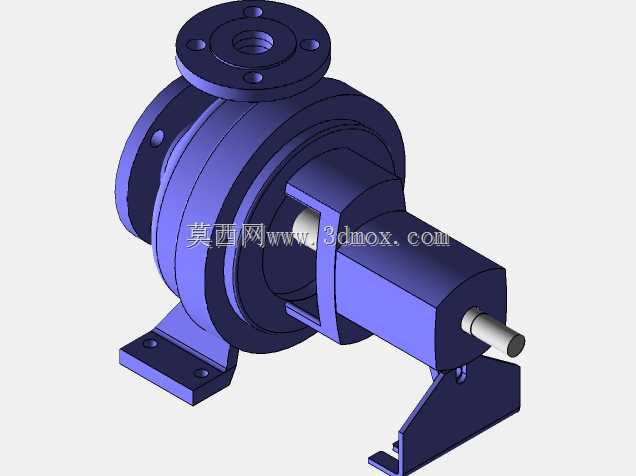

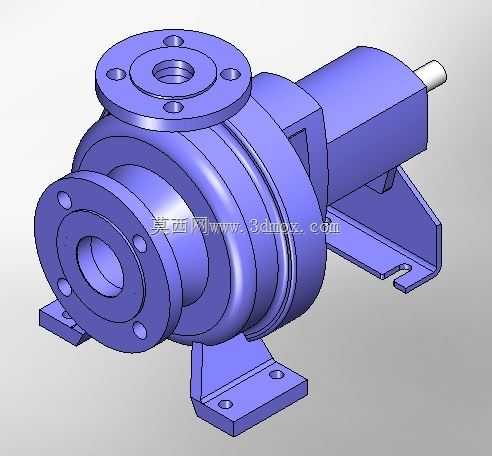

　　在工业流体输送场景里，这类端吸式离心泵是化工流程、市政供水、暖通循环、冷却水系统里的核心输送设备，日常承担清洁水、低粘度无颗粒流体的增压输送任务，相比立式泵，卧式端吸结构的检修维护更便捷，不需要拆卸进出口管路就能完成叶轮、机封的更换作业，在厂房空间充足的工况下选型适配性极强。从结构设计逻辑来看，这款泵采用后开门式结构设计，泵体与轴承座通过止口定位连接，进出口均采用法兰连接形式，进口为轴向水平吸入、出口为垂直向上排出，这种流道布局能最大限度降低流体在泵腔内的转向损失，提升水力效率。泵体的蜗壳流道采用等变截面螺旋形设计，建模时需要严格匹配叶轮出口的液流角，保证流体从叶轮甩出后能均匀汇集到蜗壳内，顺着流道平缓流向出口，

　　减少水力冲击带来的振动与噪声。叶轮采用闭式结构设计，前后盖板均做了流线型倒角处理，叶片为后弯式扭曲叶片，建模时需要逐段控制叶片的进出口安放角，保证不同半径位置的液流角匹配，避免流体在叶轮流道内产生脱流、漩涡，影响泵的扬程与效率参数。泵轴采用阶梯轴结构，从叶轮端到联轴器端依次设置叶轮定位轴肩、机封安装段、轴承安装段、轴伸段，各轴段的同轴度公差需要严格控制，避免运行时出现轴系跳动过大，导致机封泄漏、轴承过热的问题。轴承组件采用深沟球轴承与角接触球轴承组合的支撑形式，靠近叶轮端的轴承主要承受径向力，靠近联轴器端的轴承同时承受径向力与残余轴向力，轴承座上预留了油脂加注通道与密封结构，能保证长期运行时的润滑可靠性。

　　机封安装腔的尺寸严格按照标准机封的安装尺寸设计，腔体内预留了足够的流体循环空间，能带走机封摩擦副产生的热量，避免机封干磨失效。进出口法兰的尺寸按照对应压力等级的法兰标准设计，螺栓孔的位置度公差严格控制，保证现场安装时能与管路法兰顺利对接，不需要额外修配。底部的安装机座采用一体式铸造支脚结构，两个支脚分别布置在泵体下方与轴承座下方，支脚的安装面做了铣平处理，预留的地脚螺栓孔为长圆孔，能补偿现场安装时的基础位置误差，安装时需要保证机座的水平度，避免泵轴与电机轴对中偏差过大，运行时产生额外的附加载荷。在建模过程中，所有配合面均按照实际公差要求设置了配合间隙，比如叶轮与泵体口环之间的间隙、轴与轴承内圈的过盈配合、轴承外圈与轴承座的过渡配合，

　　都在模型里做了对应体现，能直接用于后续的工程图导出、装配干涉检查、运动仿真验证。这类泵的实际运行转速通常与四级电机直连，不需要额外设置减速装置，轴伸端通过弹性联轴器与电机轴连接，弹性块能补偿少量的对中偏差，降低振动传递。在选型适配时，需要根据实际工况的流量、扬程参数匹配对应的叶轮直径，这款模型的结构可以通过修改叶轮外径、流道尺寸快速衍生出不同参数的泵型，覆盖常用的工业供水、循环水输送工况。泵体的壁厚设计按照承压要求做了等强度优化，高压区域的壁厚适当加厚，低压区域在保证刚性的前提下适当减薄，既满足承压强度要求，又能控制整体重量，降低材料成本。支脚的筋板布局做了刚性优化，能承受泵运行时的管路载荷与自身振动，避免运行时支脚出现共振开裂的问题。
