工业离心式通风机组装结构三维设计

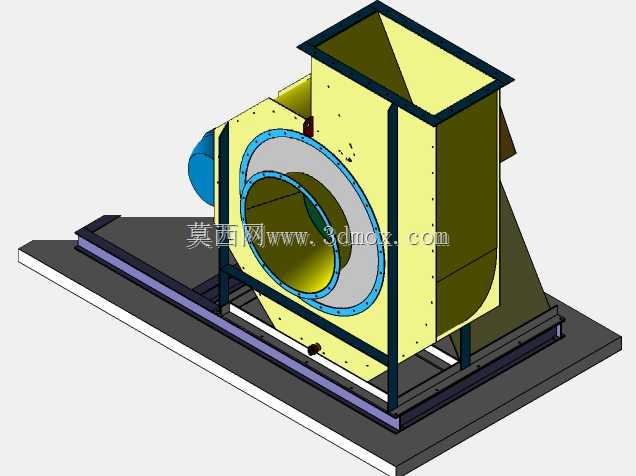

　　这套通风机组装结构的三维设计，主要面向工业厂房通风换气、工艺排风、除尘系统前置引风等实际应用场景，在车间焊接烟尘收集、涂装车间废气排出、粮食加工车间粉尘输送、暖通系统新风补给等工况中都能适配。从结构组成来看，整套设备包含蜗壳式风室、进风导流段、皮带传动副、驱动电机、共用安装底座、防护机架几个核心部分，进风口采用上置方变圆过渡结构，能直接对接矩形通风管道，减少现场安装时的变径接头制作工作量，出风口方向可根据现场管路走向调整蜗壳安装角度，适配不同的管路排布需求。设计过程中优先考虑了现场安装的边界兼容性，共用底座采用型钢焊接框架结构，底部预留了地脚螺栓安装孔位，孔位间距符合常规工业设备安装的混凝土基础预留尺寸规范，

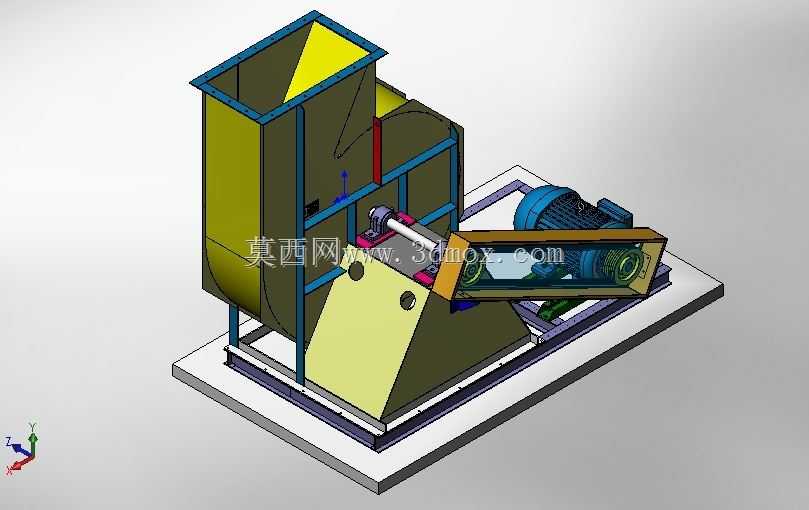

　　整套设备的安装平面投影尺寸控制在常规工业设备运输的宽度限制内，无需拆分即可通过标准货运通道进场。传动部分采用皮带轮减速传动结构，电机与风轮的轴系平行度在建模时就做了公差约束，皮带外侧设置了半封闭防护壳，既避免运行过程中杂物卷入传动副，也方便后期检修时直接拆卸护罩调整皮带张紧度，不需要拆解周边管路结构。风室内部的叶轮做了动平衡模拟约束，蜗壳内壁的型线采用对数螺旋线拟合，能减少气流在蜗壳内部的湍流损耗，提升风机运行效率，进风段内部设置的导流板结构，可避免进风气流直接冲击叶轮端面造成的异常振动与噪音。机架部分采用型钢螺栓拼接结构，所有支撑立柱与风室、电机安装位的连接面都做了平面度约束，避免安装后出现应力集中导致的运行共振，

　　风室与机架的连接位置预留了减震垫安装槽，现场安装时可根据减震需求加装橡胶减震垫，降低设备运行时的振动传递到建筑结构。在建模过程中，所有部件的装配关系都按照实际装配工艺做了干涉检查，比如皮带轮与防护壳的间隙、电机接线盒与机架的操作空间、轴承座注油嘴的操作余量都做了预留，后期出工程图时可直接导出各部件的加工尺寸与装配公差，不需要二次调整结构。设备的检修口设置在风室侧面，位置刚好对应叶轮与轴的连接端，日常维护时不需要拆卸进出风管道，即可打开检修口检查叶轮磨损情况、紧固轴端连接螺栓，轴承座采用外置式安装结构，加注润滑脂时不需要进入风室内部，降低日常维护的操作难度。针对不同工况的适配性，这套结构可通过调整电机功率、叶轮直径、

　　蜗壳板材厚度来适配不同的风压风量需求，模型中所有参数都做了可变量关联，调整核心参数时其余关联结构可自动匹配尺寸，减少同系列不同规格设备的重复建模工作量。安装底座的高度设计考虑了现场地面找平的余量，底部预留了20mm的调整空间，可配合垫铁完成设备水平度校准，不需要额外制作安装支架。进风口的法兰孔位采用通用通风管道法兰标准，可直接对接国标矩形风管，现场安装时不需要重新打孔，风室各段的连接法兰都做了密封槽预留，安装时可嵌入密封胶条减少漏风率。
