单级端吸法兰式离心泵三维结构设计

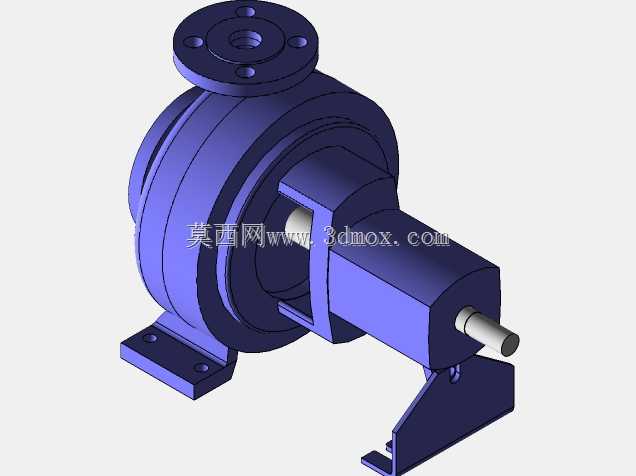

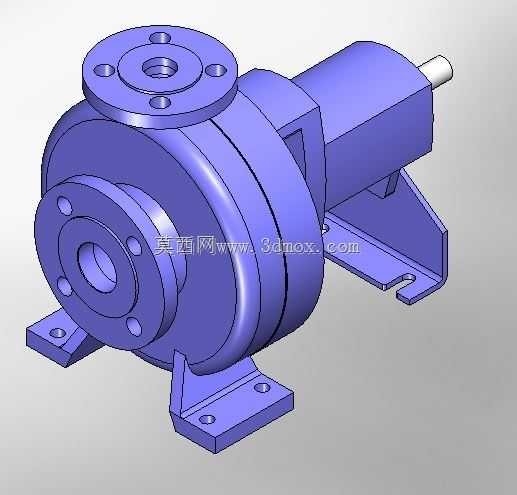

　　这款端吸式离心泵的结构设计，首先要匹配民用建筑供水、工业循环水系统、中小型化工流体输送的常规工况，在做三维结构排布时，优先考虑了现场安装的通用性——进出口均采用法兰连接结构，进水口沿泵体轴向端布置，出水口垂直向上设置在泵体顶部，这种流道走向能最大限度降低流体进入叶轮后的转向阻力，减少湍流带来的效率损失与运行振动。从安装边界来看，底部的一体式铸造支座预留了四个螺栓安装孔，孔位间距按照通用离心泵安装底座的标准尺寸排布，不需要额外定制过渡安装板，就能直接固定在混凝土基础或者型钢支架上，轴伸端的轴径尺寸、伸出长度也匹配标准Y系列三相异步电机的连接尺寸，不管是直连传动还是加装联轴器做分体传动，都不需要额外改动轴端结构。

　　设计泵体壳体的时候，特意将蜗壳流道做了等截面积渐变处理，从叶轮出口到法兰出口的流道截面顺着流体甩出的方向逐步扩大，能把叶轮输出的动压平稳转化为静压，降低流道内的水力冲击；泵壳的壁厚按照1.6MPa的公称压力做校核，法兰的密封面采用突面结构，适配常规的橡胶石棉垫片或者聚四氟乙烯垫片，能满足常温清水、弱腐蚀性流体的密封要求。叶轮腔的内部空间预留了标准闭式叶轮的安装位置，腔室与轴伸端之间预留了填料密封或者机械密封的安装空间，用户可以根据输送介质的特性、密封等级要求灵活选择密封形式，不需要重新加工泵体的密封腔结构。

　　从结构细节来看，泵体与轴承座部分采用一体式铸造的连接结构，相比分体式连接的结构，能减少一道密封结合面，降低介质泄漏的概率，同时也能提升整体的刚性，减少泵运行过程中因为轴系振动带来的密封件磨损速度。顶部的出口法兰、端部的进口法兰都做了加厚处理，法兰背面设置了加强筋连接到泵体主壳体上，避免管道安装时的外力拉扯造成法兰变形，影响密封效果。底部的两个安装支座与泵体下侧的连接位置也做了圆弧过渡加强，能承受泵运行时的重量与振动载荷，避免长期运行出现支座开裂的问题。

　　在做三维建模的过程中，所有的配合面都预留了合理的加工余量，比如密封腔的内孔、轴承安装位、法兰密封面的加工余量都按照通用铸造工艺的要求设置，方便后续出工程图时直接标注加工公差；所有的倒角、圆角都按照铸造工艺要求做了处理，避免出现尖锐的内角造成铸造应力集中，也能减少流体在流道内的死角，降低介质残留结垢的概率。轴伸端的轴肩位置做了退刀槽设计，方便安装联轴器或者皮带轮时的轴向定位，轴端预留了标准的螺纹孔，方便做传动件的轴向锁紧，避免运行过程中传动件窜动。

　　这款泵的结构设计没有做特殊的定制化结构，所有的连接尺寸、安装尺寸都遵循通用离心泵的行业标准，不管是做新设备的配套选型，还是做旧泵的替换维修，都能直接适配现场的管道与安装基础，不需要对现场管路、基础做改动。流道的设计兼顾了输送效率与抗气蚀性能，在常规的入口压力条件下，能稳定输送不含大颗粒杂质的流体，运行过程中的振动、噪音都能控制在通用工业设备的标准范围内，日常维护时只需要定期检查密封件的磨损情况、轴承的润滑情况，不需要对泵体主体结构做拆解维护，降低了后期的运维成本。
