多滤筒脉冲布袋除尘装置结构设计

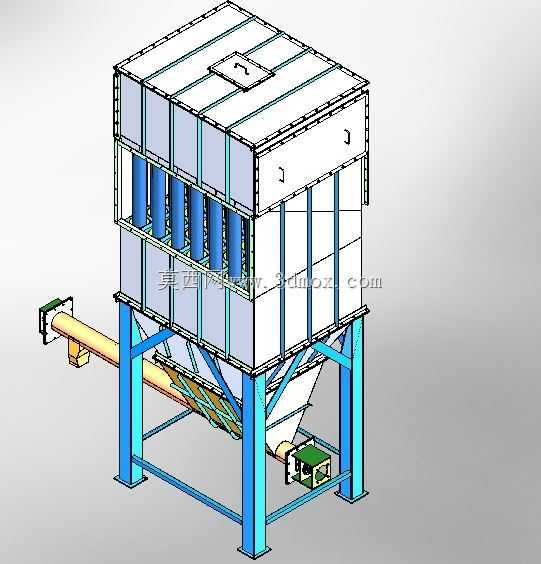

　　这套多滤筒除尘装置的三维结构，是针对木工车间打磨工位、焊接烟尘集中处理、粮食加工输送环节粉尘捕集这类高浓度含尘工况设计的，区别于小型单机除尘，该结构采用模块化箱体拼接思路，上箱体为净气室，集成了喷吹清灰的安装位，中箱体为过滤腔，垂直布置多组圆柱形过滤芯轴，滤筒采用侧装式固定结构，更换时无需拆除顶部盖板，仅需打开中箱体侧部检修门即可完成滤芯抽换，大幅降低运维阶段的停机时长。下箱体为灰斗结构，采用四棱台收敛设计，锥角设置为60度，避免粉尘在斗壁积附搭桥，灰斗底部配置螺旋输灰机构，将沉降的粉尘匀速推送至卸灰阀位置，避免人工清灰的二次扬尘问题。设备的进风口设置在中箱体下部侧方，含尘气流进入箱体后首先通过气流均布板，

　　大颗粒粉尘在惯性作用下直接落入灰斗，细微粉尘随气流向上经过滤筒过滤，洁净气流透过滤材进入上箱体净气腔，最终从顶部出风口排出，这种上进风？不对，是侧进风上出风的流道设计，能有效降低滤筒的局部磨损，避免高浓度粉尘直接冲刷滤材表面。支撑结构采用H型钢立柱搭配斜向撑杆，立柱底部设置带地脚螺栓孔的安装底板，可直接与混凝土基础或钢结构平台固定，整体框架的强度校核按照满负荷运行加12级风载的工况计算，避免室外安装时出现结构失稳。设备的外形尺寸按照处理风量12000m³/h设计，过滤面积合计120㎡，过滤风速控制在1.2m/min以内，适配常规工业车间的集中除尘需求，安装时需注意进风口与车间排风管道的对接采用软连接，避免设备运行振动传递至风管系统，

　　顶部净气室预留了脉冲阀的安装接口，可直接对接配套的压缩空气管路，喷吹压力设置在0.4-0.6MPa区间即可实现稳定清灰。设计过程中特意将滤筒的安装间距控制在80mm以上，避免相邻滤筒在清灰时出现气流干涉，同时预留了足够的检修空间，人员进入中箱体更换滤筒时无需额外拆除周边结构，灰斗部位设置了检修观察孔，可随时查看内部积灰情况，避免输灰机构卡堵造成的设备故障。整套结构的焊缝均采用连续密封焊，箱体拼接处设置三元乙丙密封胶条，漏风率控制在2%以内，远低于行业常规3%的标准，能有效降低风机的运行能耗。在实际选型应用中，该结构可根据现场处理风量需求增减滤筒数量，模块化的箱体单元可实现2-6个单元的拼接组合，适配不同规模的产尘工位，相比传统的布袋除尘器，该结构的占地面积更小，滤筒的使用寿命更长，针对粒径0.3μm以上的粉尘过滤效率可达99.9%，满足当前工业环保排放的要求。
