带刹车平板安装式家具万向脚轮

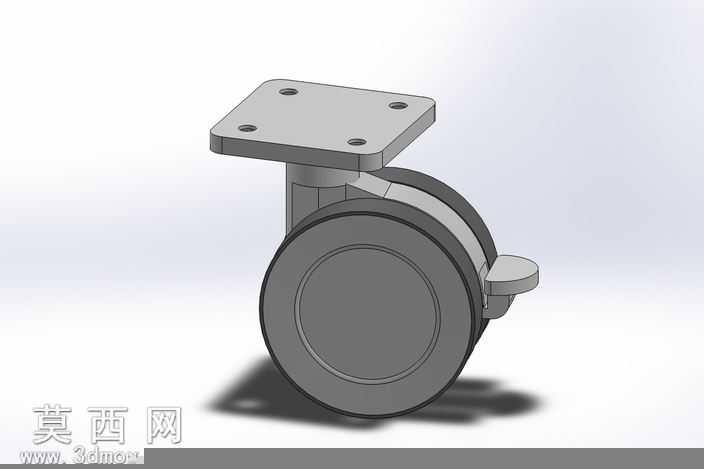

本作品为带刹车功能的平板安装式家具万向脚轮三维模型，建模过程严格遵循工业脚轮的实际生产尺寸规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。建模初期先对脚轮的各组成部件进行拆分梳理，将整体结构划分为顶部安装平板、回转支撑支架、轮体支撑架、滚轮、侧置刹车拨块五个独立零部件，分别对每个零件进行参数化建模，保证各部件的配合尺寸具备可编辑调整的参数化属性，方便后续根据不同家具的承重需求修改对应尺寸。顶部安装平板建模时，精准绘制方形板的外轮廓，对四个安装沉孔进行特征拉伸切除，沉孔的深度与孔径严格匹配家具安装常用的自攻螺丝尺寸，平板与下方回转支架的连接轴部分采用同轴心配合约束，保证回转结构的转动自由度符合万向转动的设计要求。轮体支撑架采用双侧夹片式结构，建模时对支架的弯折弧度进行曲面过渡处理，避免尖锐棱角带来的应力集中问题，支架与滚轮的连接轴位置添加同轴心配合，同时预留合理的转动间隙，还原真实脚轮滚轮的顺畅转动特性。滚轮部分采用双层结构设计，外层为软质包胶层，内层为硬质支撑轮毂，建模时通过分割线特征区分两层结构的边界，分别赋予不同的材质属性：外层包胶赋予哑光深灰色软质橡胶材质，调整材质的粗糙度参数模拟橡胶表面的微磨砂质感，内层轮毂赋予硬质工程塑料材质，还原脚轮静音防滑、承重耐用的实际使用特性。侧置刹车拨块建模时还原其偏心凸轮结构，通过角度配合约束模拟刹车拨下时抵紧滚轮端面、锁止轮体转动的功能逻辑，整体装配完成后添加干涉检查，确认所有活动部件在转动、刹车动作过程中无结构干涉。渲染阶段采用工作室柔和光源环境，添加地面接触阴影，调整各部件材质的反光度与粗糙度参数，让金属支架的哑光金属质感、橡胶轮面的软质质感、塑料部件的细腻质感都得到清晰呈现，整体模型结构完整，装配关系准确，可直接用于家具产品的配套结构设计、产品展示动画制作以及脚轮产品的改型设计参考，完整还原了这类家具脚轮的实际结构与功能特性，能够满足不同场景下的三维设计使用需求。
