微型热电联产余热回收装置结构设计

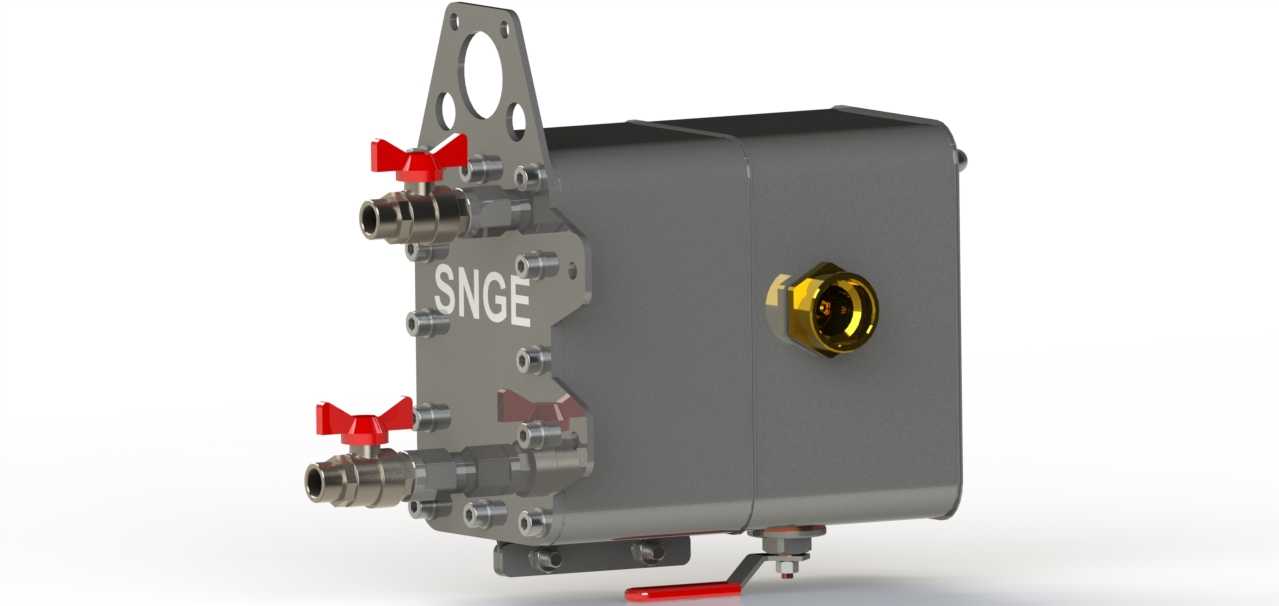

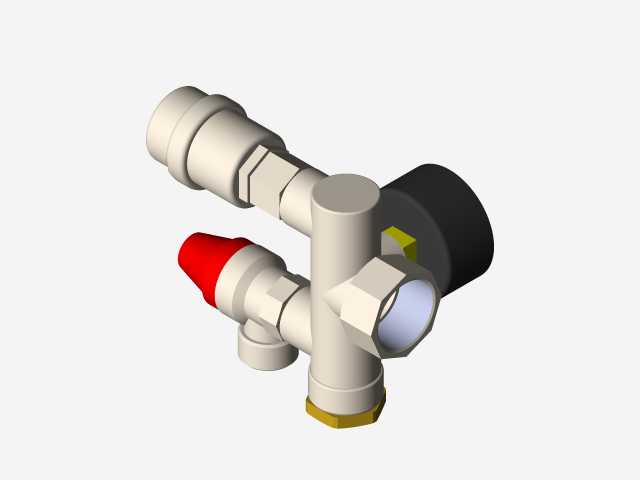

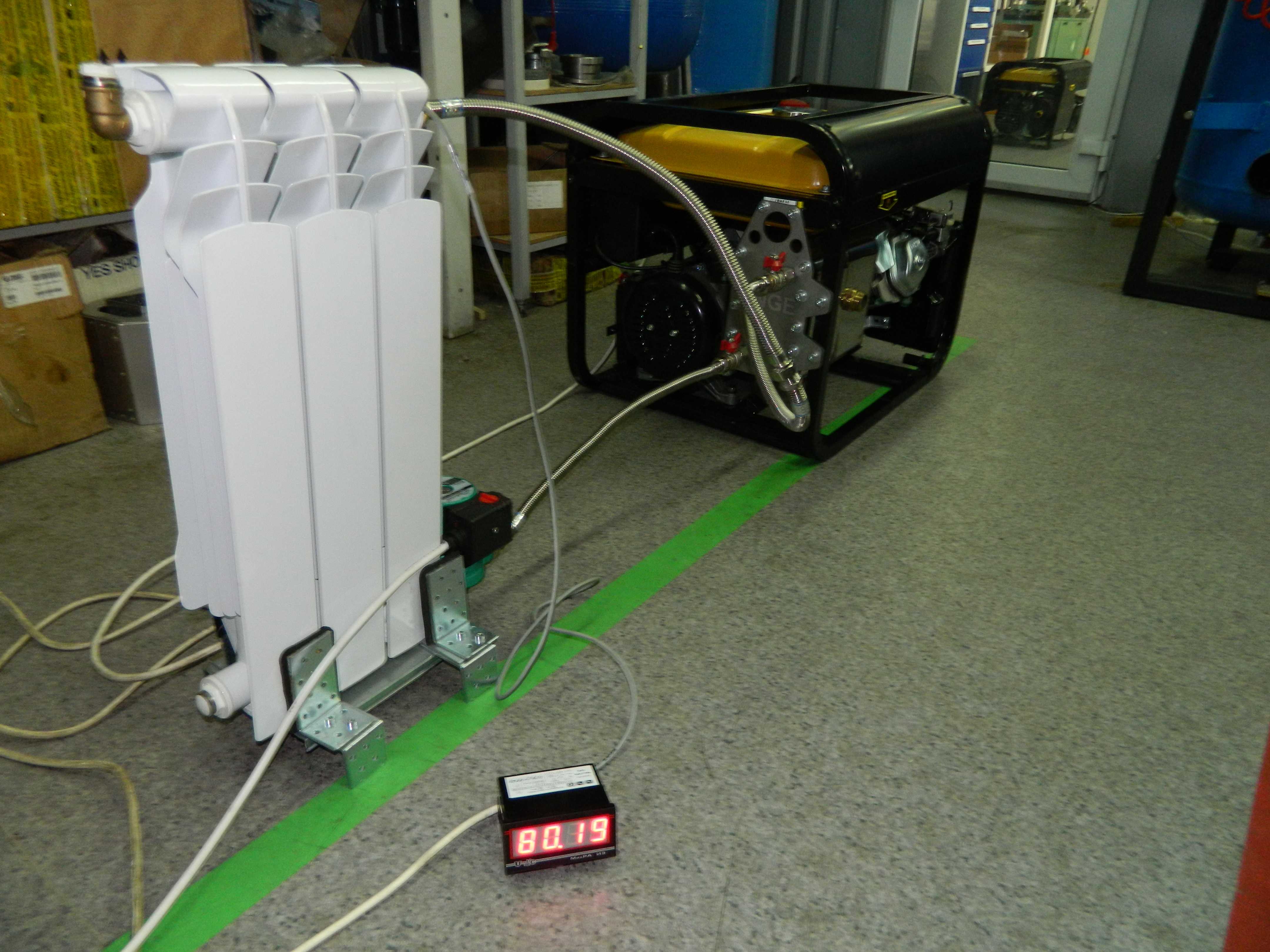

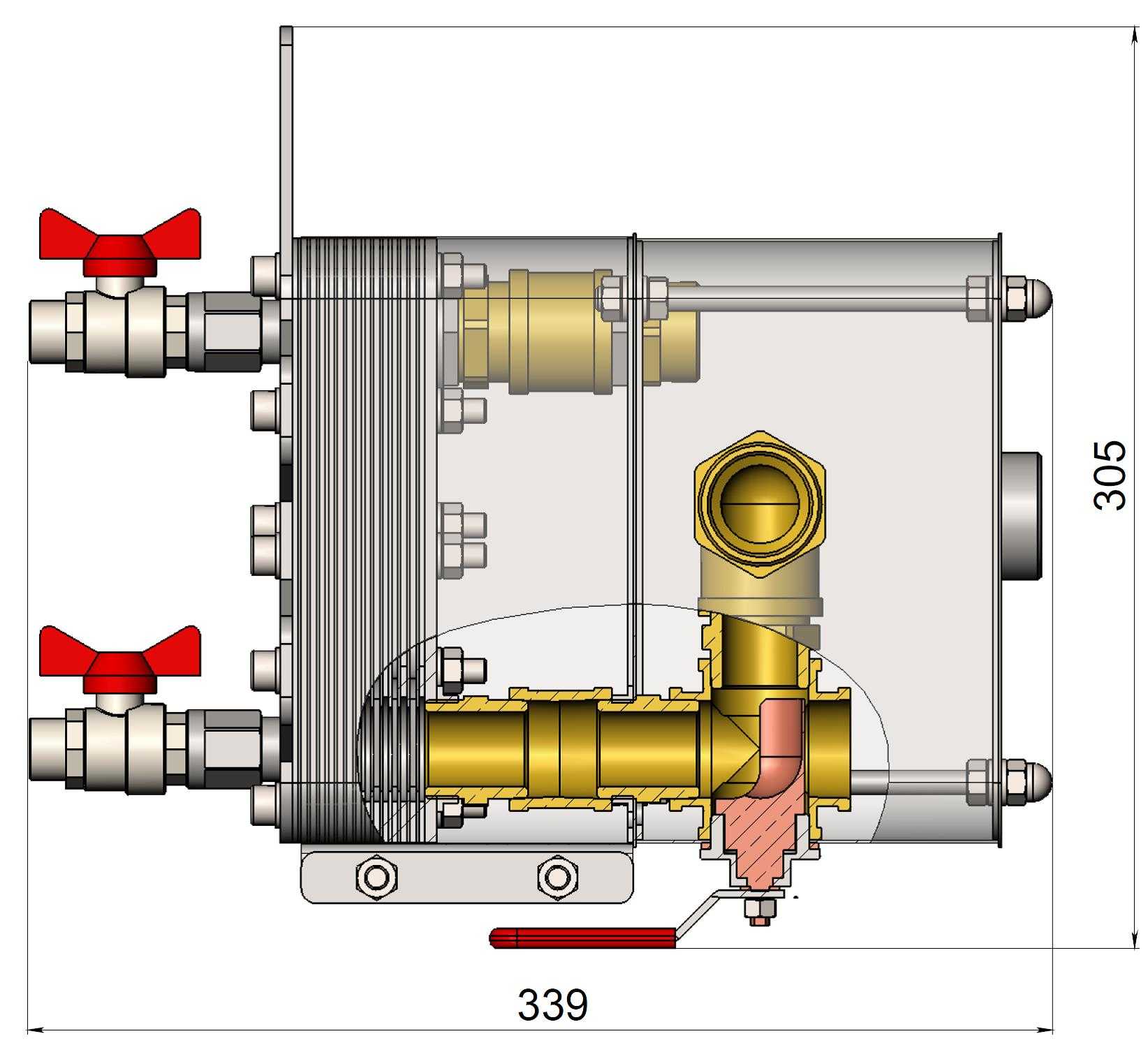

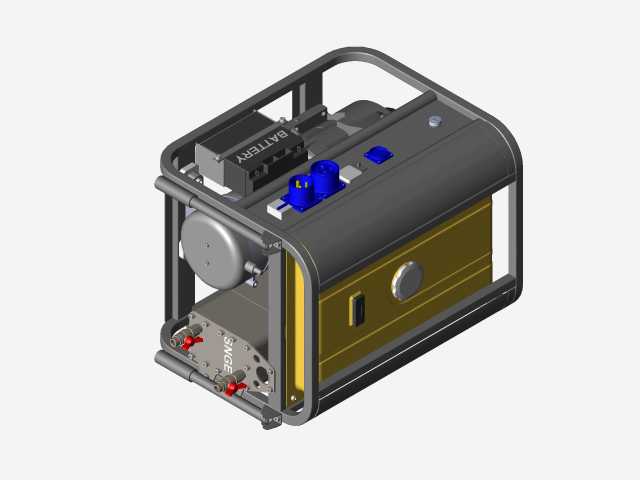

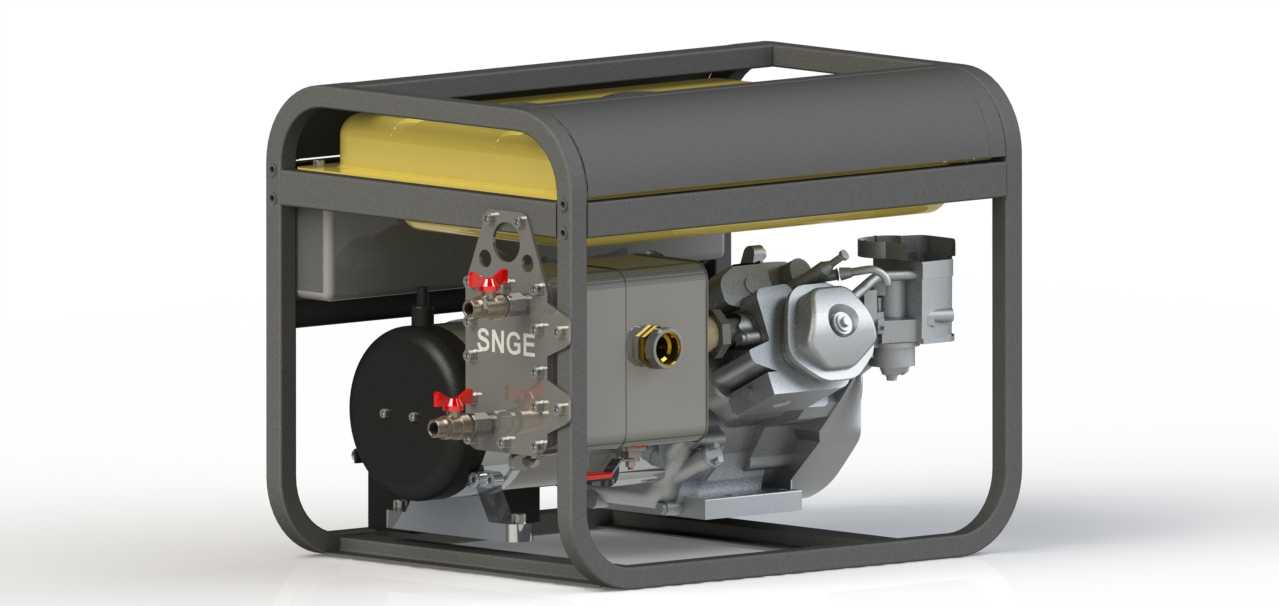

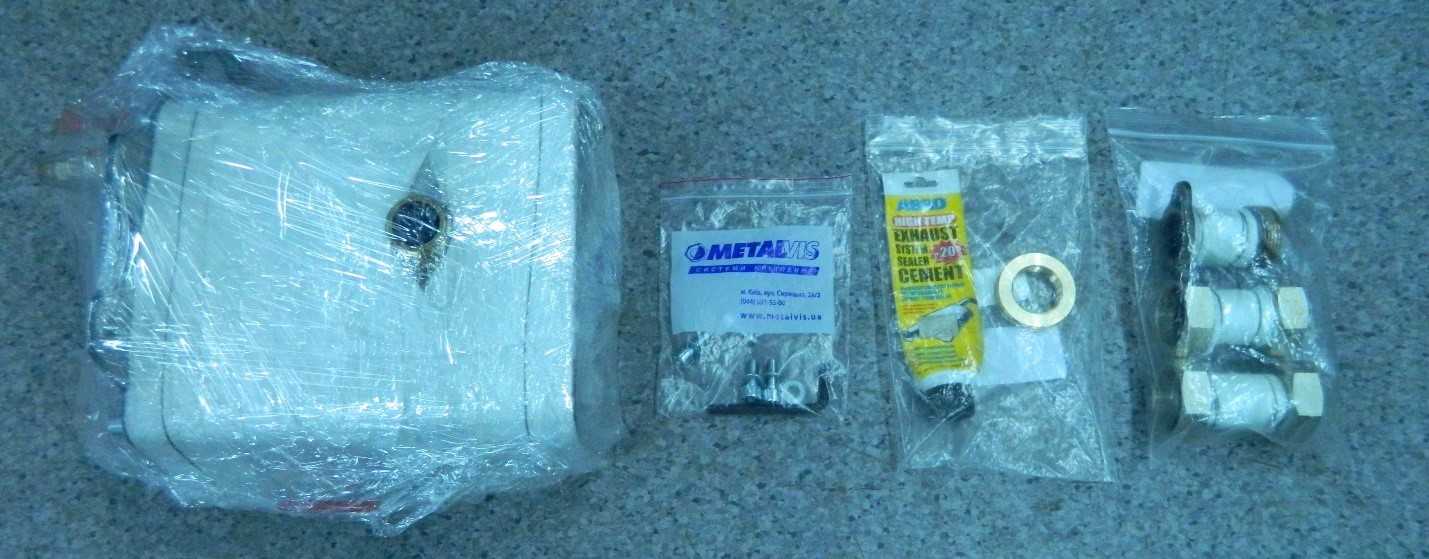

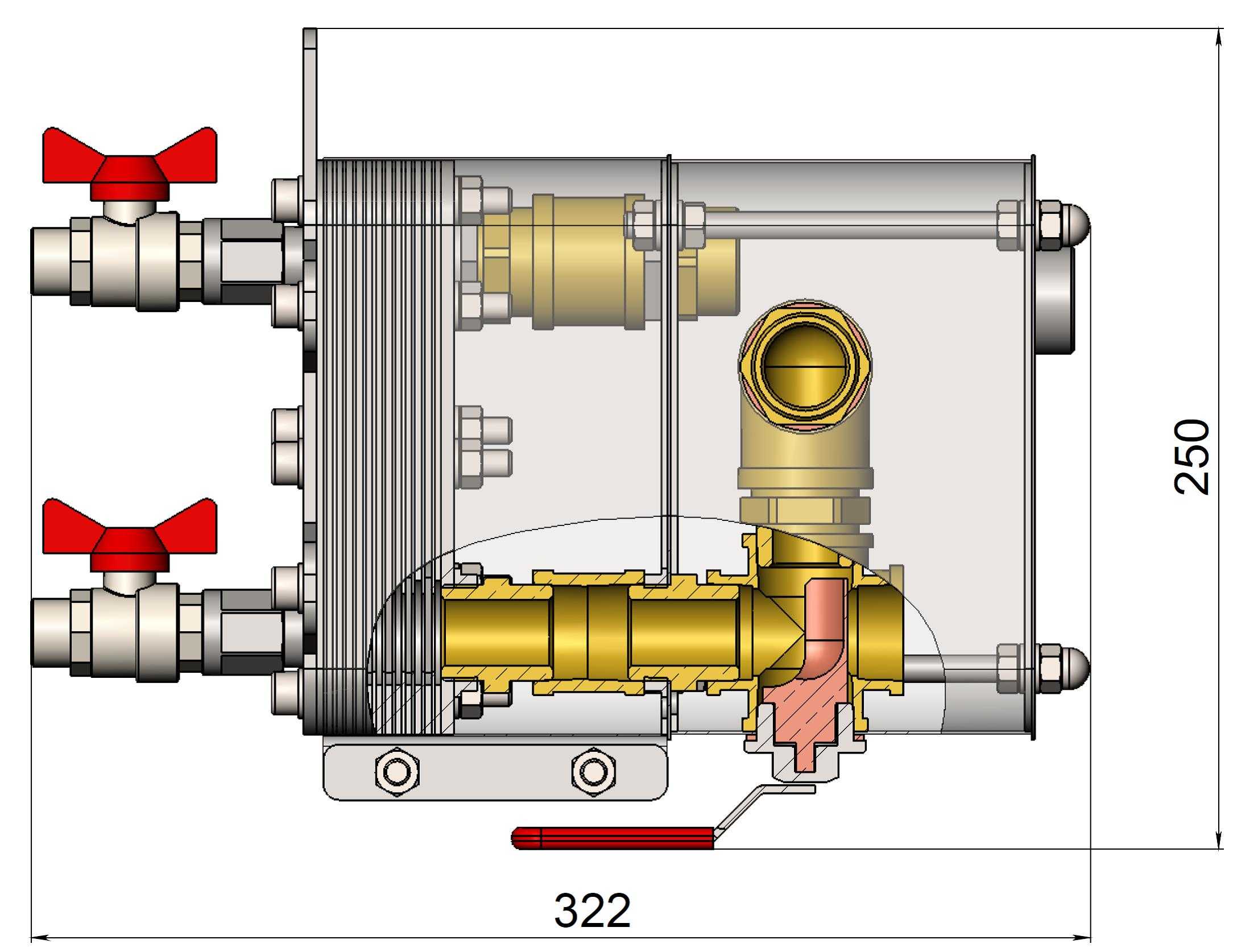

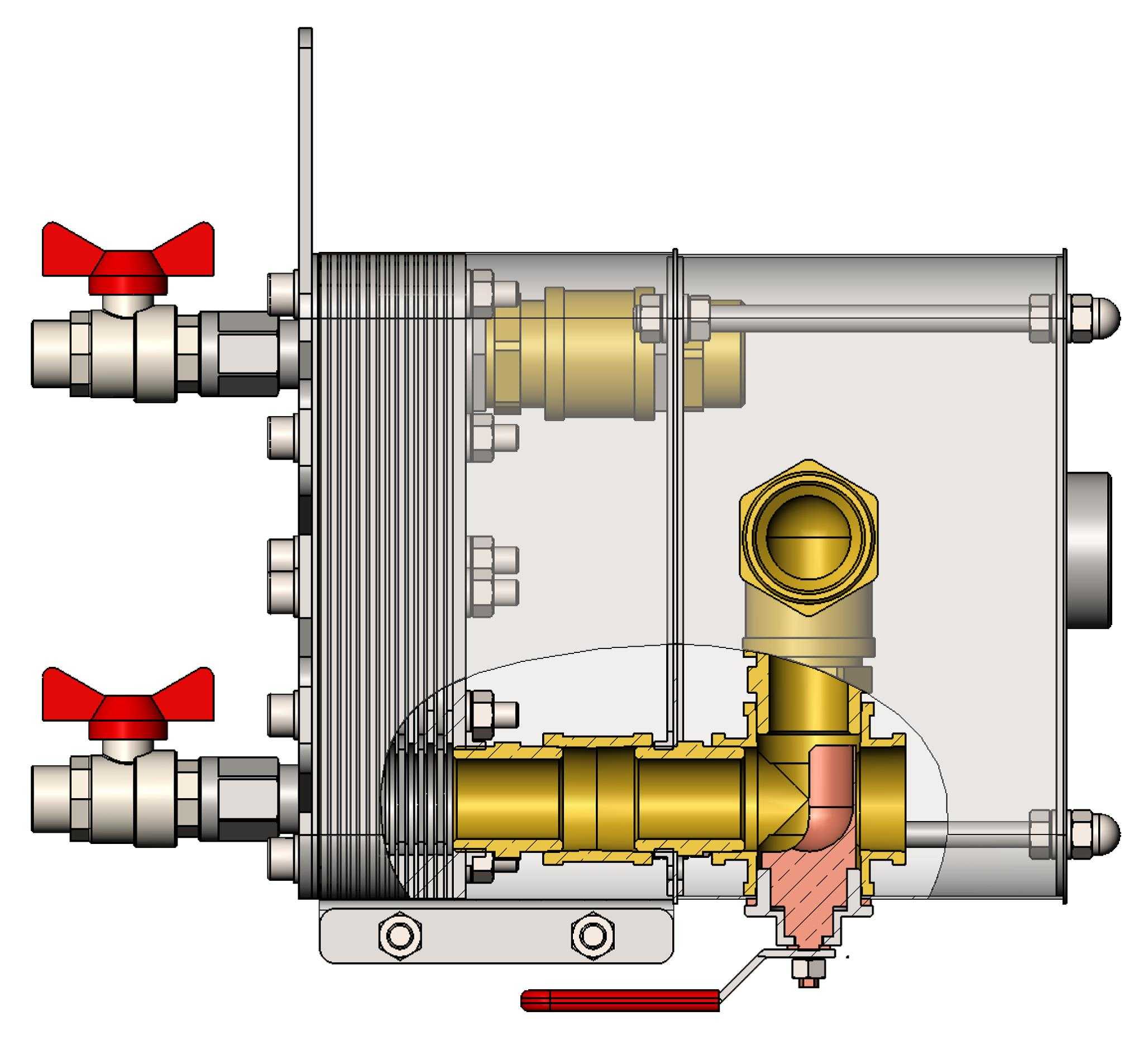

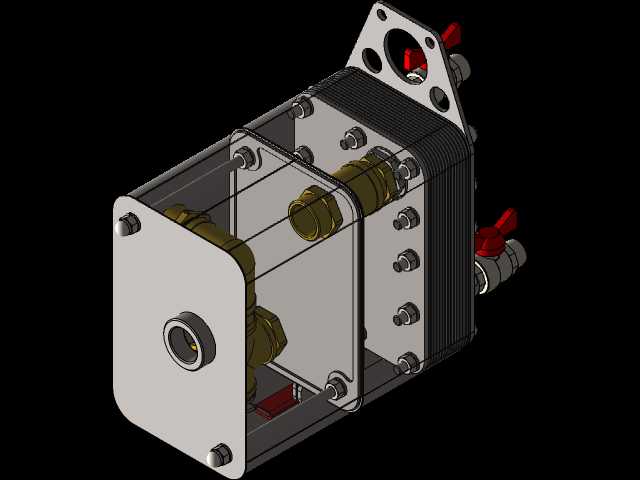

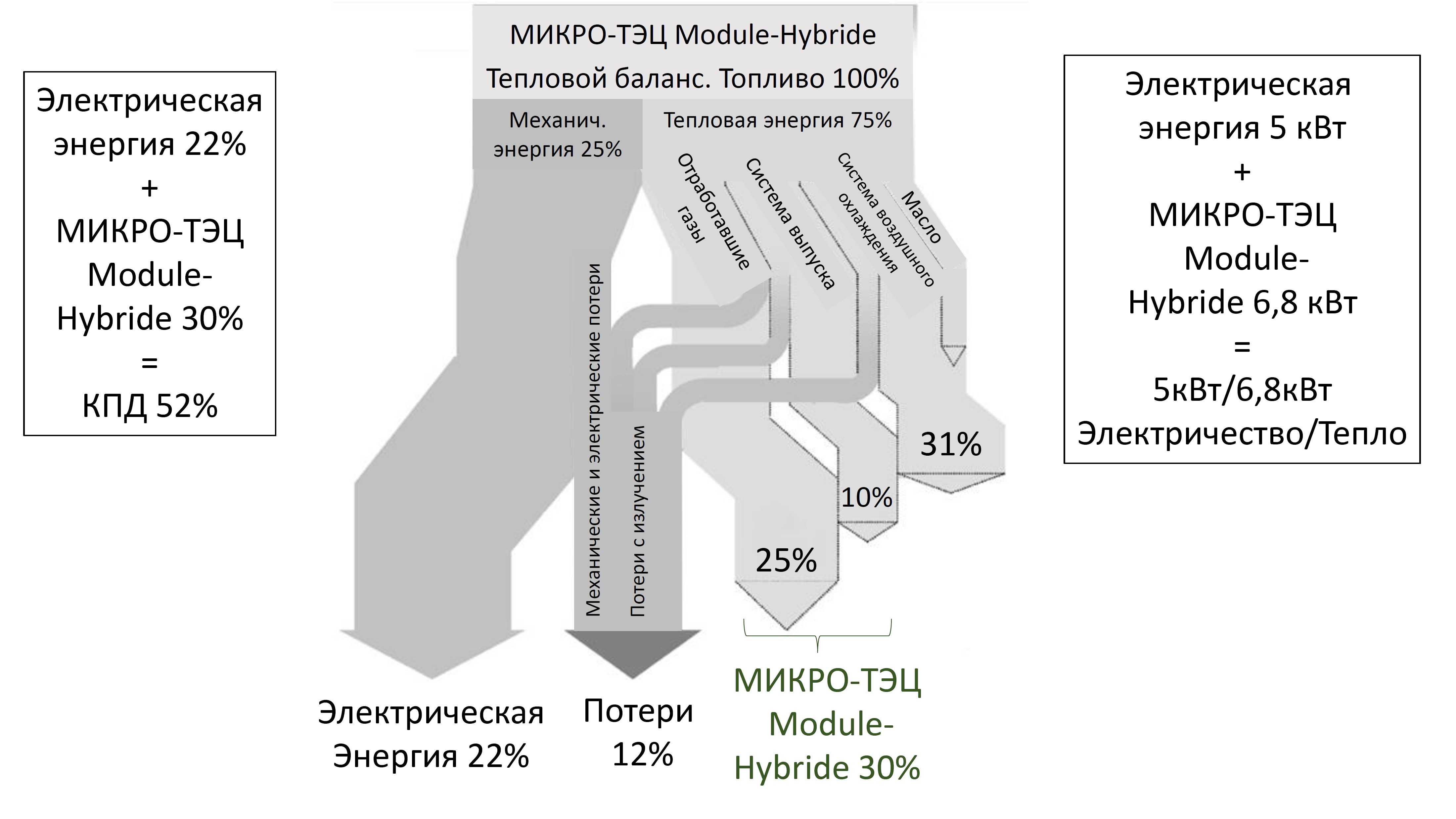

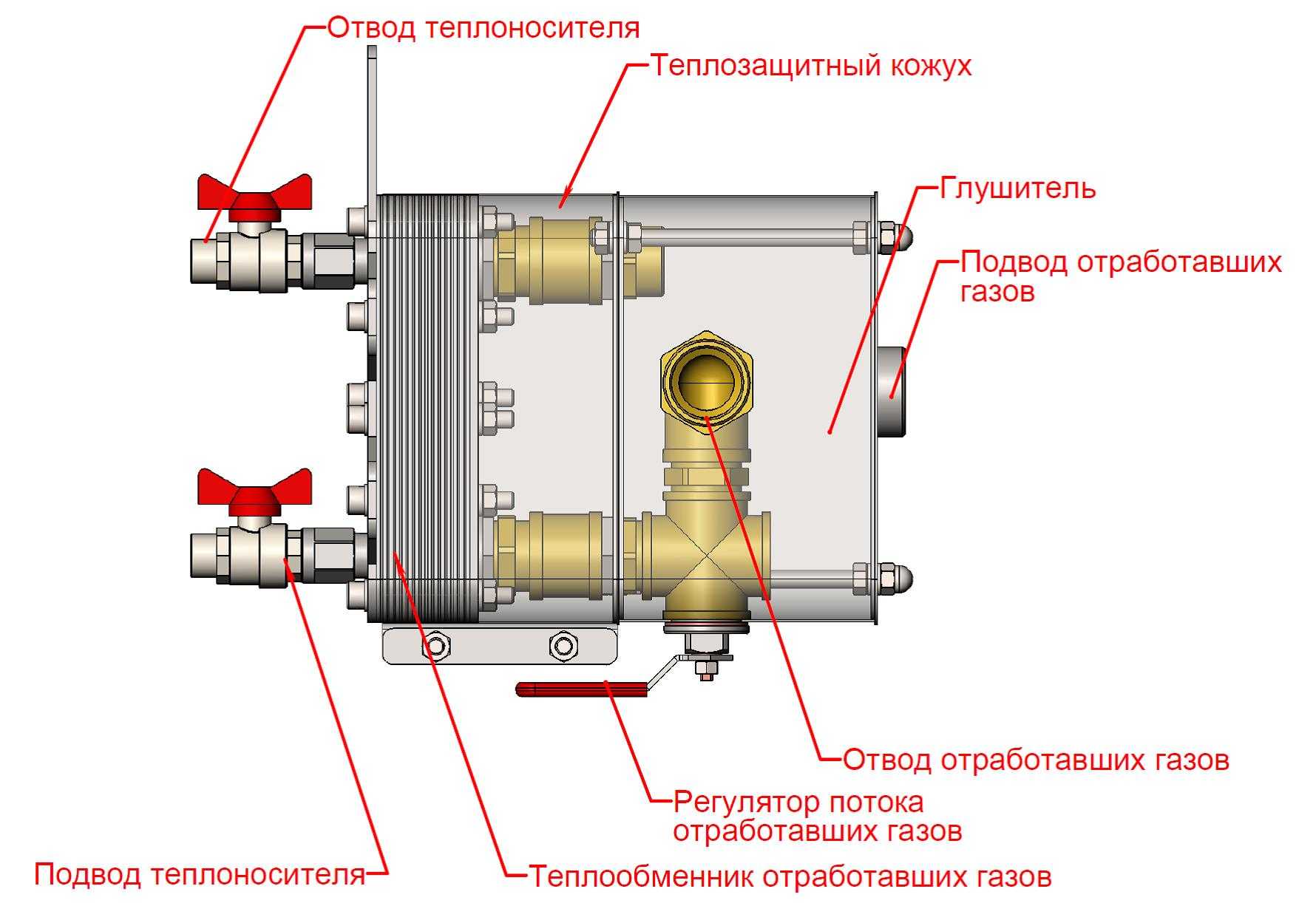

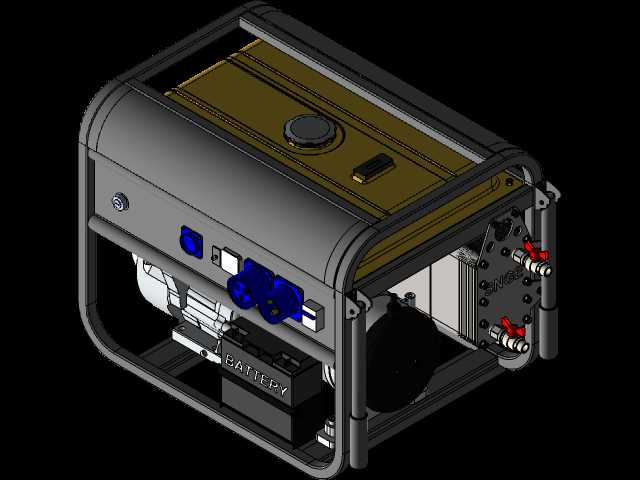

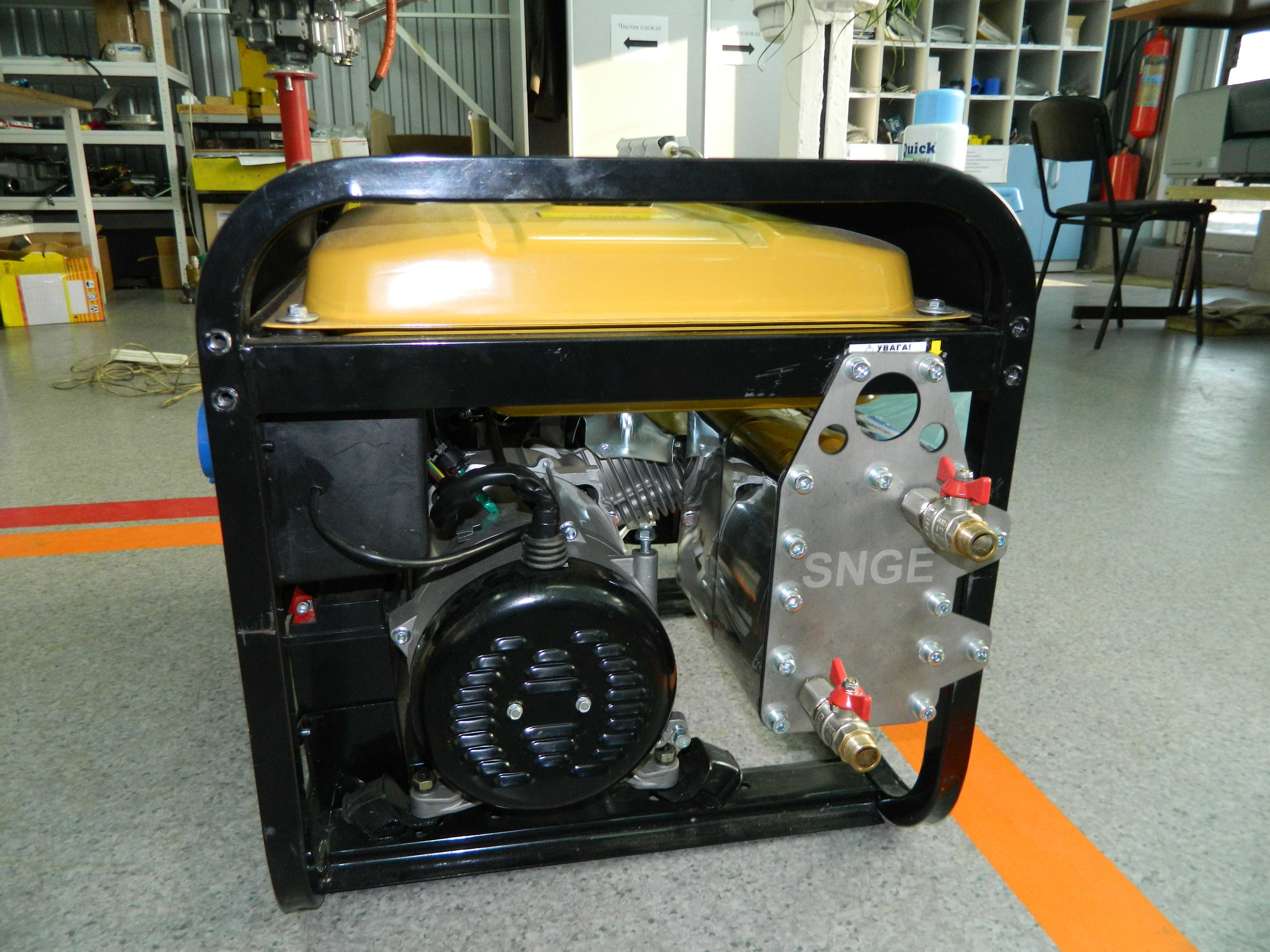

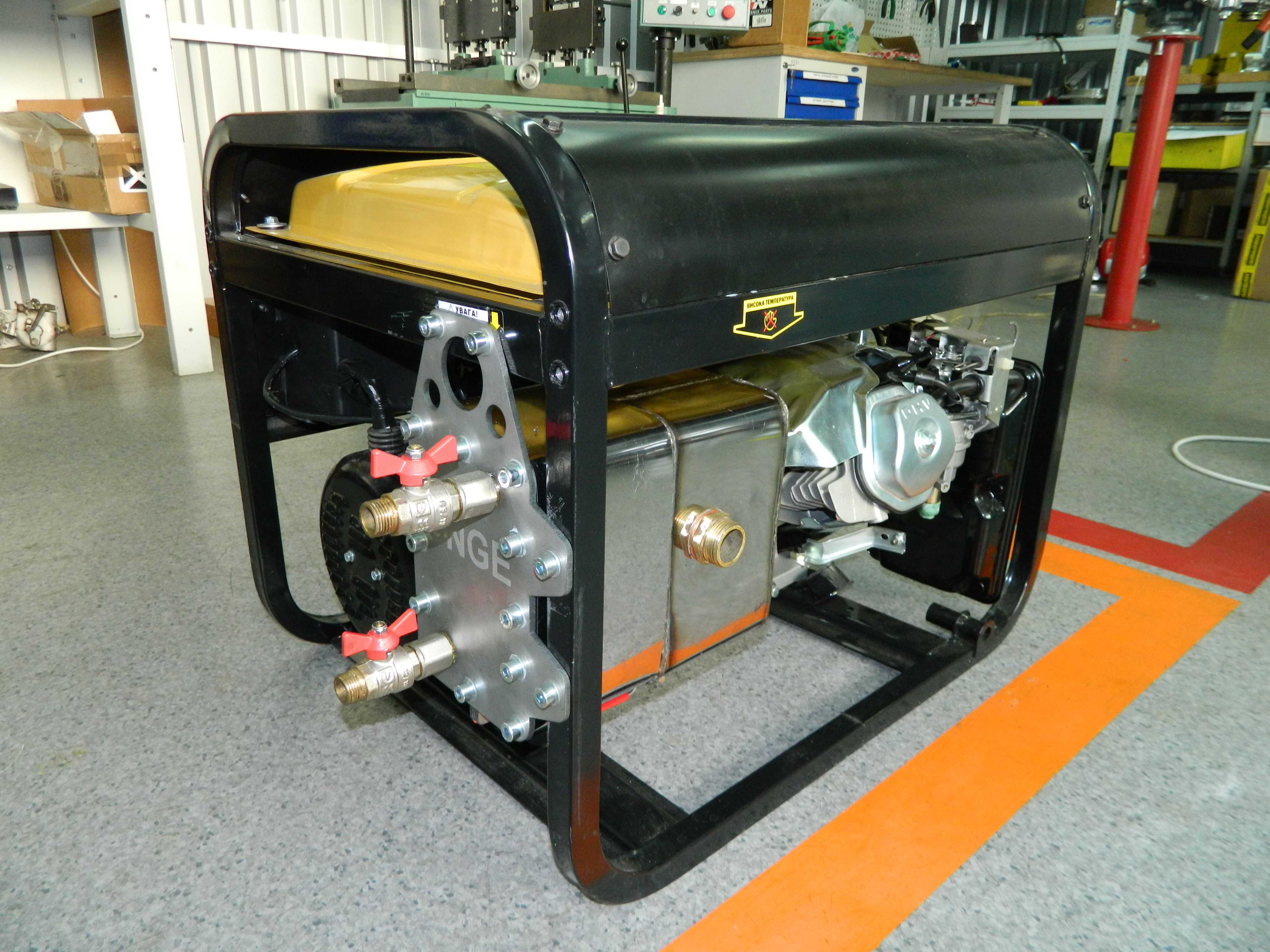

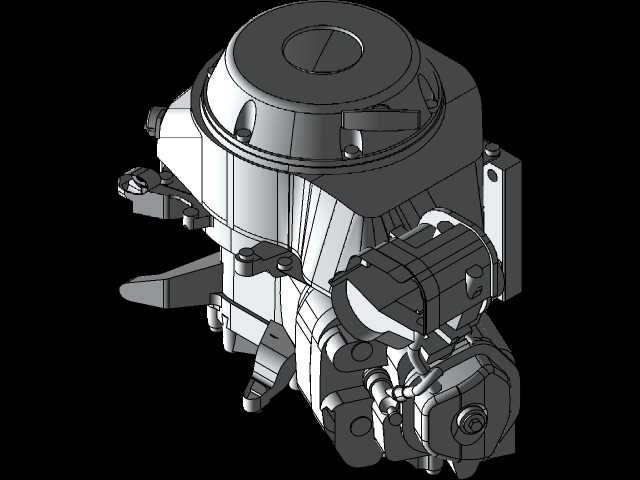

这套微型热电联产配套装置，主要面向小型燃油、燃气发电机组的分布式能源应用场景，适配民用独立住宅、小型商用门店、野外作业临时驻点等无集中供暖与稳定热水供应的使用环境，核心作用是在发电机组运行发电的同时，回收原本随尾气直接排放的废热，实现电能、热能的同步输出，大幅提升燃料的综合利用效率，降低小型独立供能场景的整体能耗成本。整套装置采用模块化集成设计思路，可直接替换发电机组原配的排气消音器，无需对发电机组原有主体结构做大规模改造，安装适配门槛低，适配市面主流的同功率段小型通用发电机组。装置主体集成了消音降噪单元与换热核心单元，尾气从发电机组排气口进入装置后，首先流经消音流道，通过多孔阻尼结构消减排气脉动噪音，避免发电机组运行时排气噪音超出民用场景的噪音限值；随后高温尾气进入换热流道，与流道内的换热介质完成热量交换，将尾气携带的废热传递到循环水路中，产出可供采暖、生活使用的热水。装置配套设置了流量调节组件，可根据实际热需求调整换热介质的循环流量，匹配不同季节、不同使用场景下的热输出需求，避免出现热量过剩或者供热不足的问题；配套的锁闭密封组件可在装置停机检修时切断介质通路，防止介质泄漏；隔热防护外壳采用耐高温隔热材料制作，既可以减少输送过程中的热量损耗，也能避免外壳表面温度过高造成人员误触烫伤。整套装置的安装边界充分考虑了小型发电机组的原有安装空间，主体外壳采用紧凑的长方体造型，安装固定支架预留了与原消音器位置一致的安装孔位，安装时仅需拆除原有消音器，将本装置对位固定后连接进排气接口与循环水路接口即可完成部署，配套的密封垫圈、连接紧固件均随装置成套配置，无需额外采购适配配件。装置的换热流道采用抗腐蚀耐高温材质制作，可长期承受发电机组尾气的高温冲刷与酸性腐蚀，延长整套装置的使用寿命，消音结构与换热结构采用一体化集成布局，在保证换热效率与消音效果的同时，尽可能压缩了装置的整体体积，不会额外占用过多的安装空间，适配小型发电机组紧凑的安装舱布局。
