六阶两线轴轴流涡轮结构设计

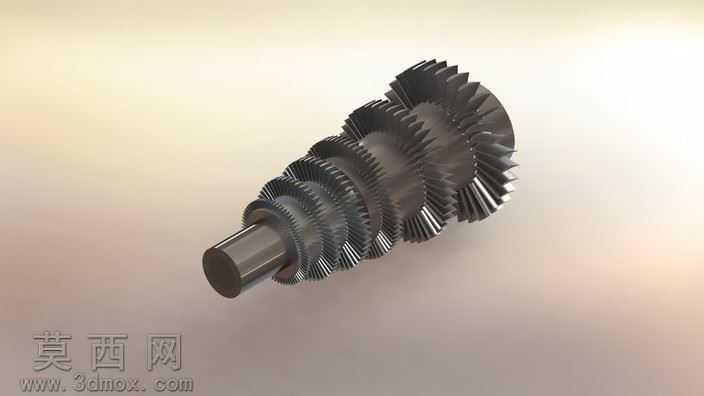

本作品为六阶两线轴轴流涡轮的三维建模设计成果，建模阶段依托三维机械设计软件完成全参数化构建，首先梳理轴流涡轮的层级排布逻辑，将六组涡轮轮盘沿中心轴轴向依次排布，精准匹配两线轴的传动配合基准，确保每一级轮盘的安装定位、齿形轮廓都符合轴流传动的气动与力学传递要求。建模过程中先绘制中心轴的基体特征，通过拉伸、旋转命令完成阶梯轴的主体结构，预留出每一级涡轮轮盘的安装轴肩，保证轴段同轴度公差符合设计预期；随后逐阶构建涡轮轮盘，针对轴流涡轮的叶片特征，采用扫描、阵列命令完成叶片的均匀排布，精准控制每片叶片的扭角、叶型厚度与安装角度，还原轴流涡轮的流体导流结构特性，同时对轮盘与中心轴的配合面做贴合处理，添加装配约束确保整体结构无干涉。材质与渲染环节，为金属构件赋予合金钢材质，调整材质的粗糙度、金属度参数，模拟经过精加工的金属零件表面质感，添加柔和的环境光与定向光源，突出轮齿的轮廓细节与轴段的圆柱面光影过渡，通过渲染输出清晰展示整体结构的层级关系。设计思路上，该模型聚焦轴流涡轮的多阶传动结构展示，清晰呈现六组涡轮沿轴向串联的排布方式，明确两线轴对应的动力传递路径，还原轴类传动部件与涡轮轮盘的装配关系，模型仅用于结构设计验证与学习参考，不直接用于实际生产加工，能够帮助学习者理解多阶轴流涡轮的结构组成、装配逻辑与传动原理，掌握轴类零件与盘类叶片零件的建模方法，熟悉机械传动部件的参数化设计流程，为同类轴流传动构件的设计建模提供清晰的参考范例。
