锥齿轮啮合传动结构三维设计作品

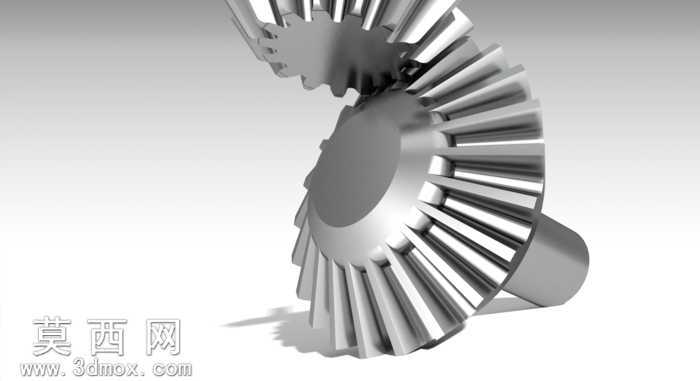

本作品为锥齿轮啮合传动结构的三维建模成果，建模过程依托主流三维机械设计软件完成，首先依据直齿锥齿轮的啮合传动原理，确定两个配对锥齿轮的模数、齿数、分锥角、齿顶高系数、顶隙系数等核心设计参数，先绘制单个锥齿轮的齿坯回转基体，通过草图绘制齿廓渐开线轮廓，结合扫描、阵列等特征操作完成单个轮齿的成型，再沿分锥圆周方向完成轮齿的圆周阵列，保证所有轮齿的齿距、齿形精度完全一致，后续完成轮毂、轴伸、安装定位面等附属结构的建模，确保两个配对锥齿轮的安装距、啮合间隙完全符合机械设计手册的规范要求。材质设置阶段为模型赋予高反光金属材质，模拟调质处理后的合金结构钢质感，调整材质的粗糙度、反射率参数，还原机械加工后金属零件的细腻表面纹理。渲染阶段采用三点布光方案，主光源提供主要照明突出轮齿的立体轮廓，辅光源消除暗部死黑区域，轮廓光勾勒齿轮边缘提升画面层次感，调整渲染参数输出高精度效果图，清晰展现轮齿啮合部位的接触形态、锥齿轮的伞状结构特征。设计过程中重点校验了两个锥齿轮的啮合重合度、齿侧间隙、安装定位基准的同轴度，确保模型结构完全符合实际机械传动的装配要求，可用于机械原理教学演示、传动机构方案验证、非标设备设计选型参考等场景，模型结构完整无几何错误，各特征参数可编辑调整，能够适配不同传动比、不同载荷工况下的锥齿轮传动设计需求，还原了锥齿轮用于相交轴之间动力传递的典型结构特点，清晰展现了轮齿从齿顶到齿根的渐变形态、轮毂与轮辐的过渡结构、轴伸部位的装配基准特征。
