废旧材料自制垂直轴立式风力发电装置

这款立式风力装置属于垂直轴风能转换设备，主要面向分布式离网供电场景设计，可应用于庭院小型供电、户外临时作业点位补能、偏远区域低功率负载供电、教学演示风能转换原理等场景，能够在低风速环境下捕捉多方向来流风能，将风的动能转化为旋转机械能，后续可搭配发电模块输出电能，适配照明、小型传感器供电、低功率数码设备充电等日常低能耗用电需求。

从功能特性来看，该装置采用垂直轴结构设计，无需对风机构即可接收任意方向的来风，相比水平轴风机省去了偏航调整结构，在风向多变的近地面区域适应性更强，启动风速阈值更低，微风环境下即可启动旋转，运行过程中噪音更低，不会对周边人居环境造成声干扰，同时结构重心集中在垂直主轴上，运行稳定性更好，维护难度远低于同功率水平轴风机。

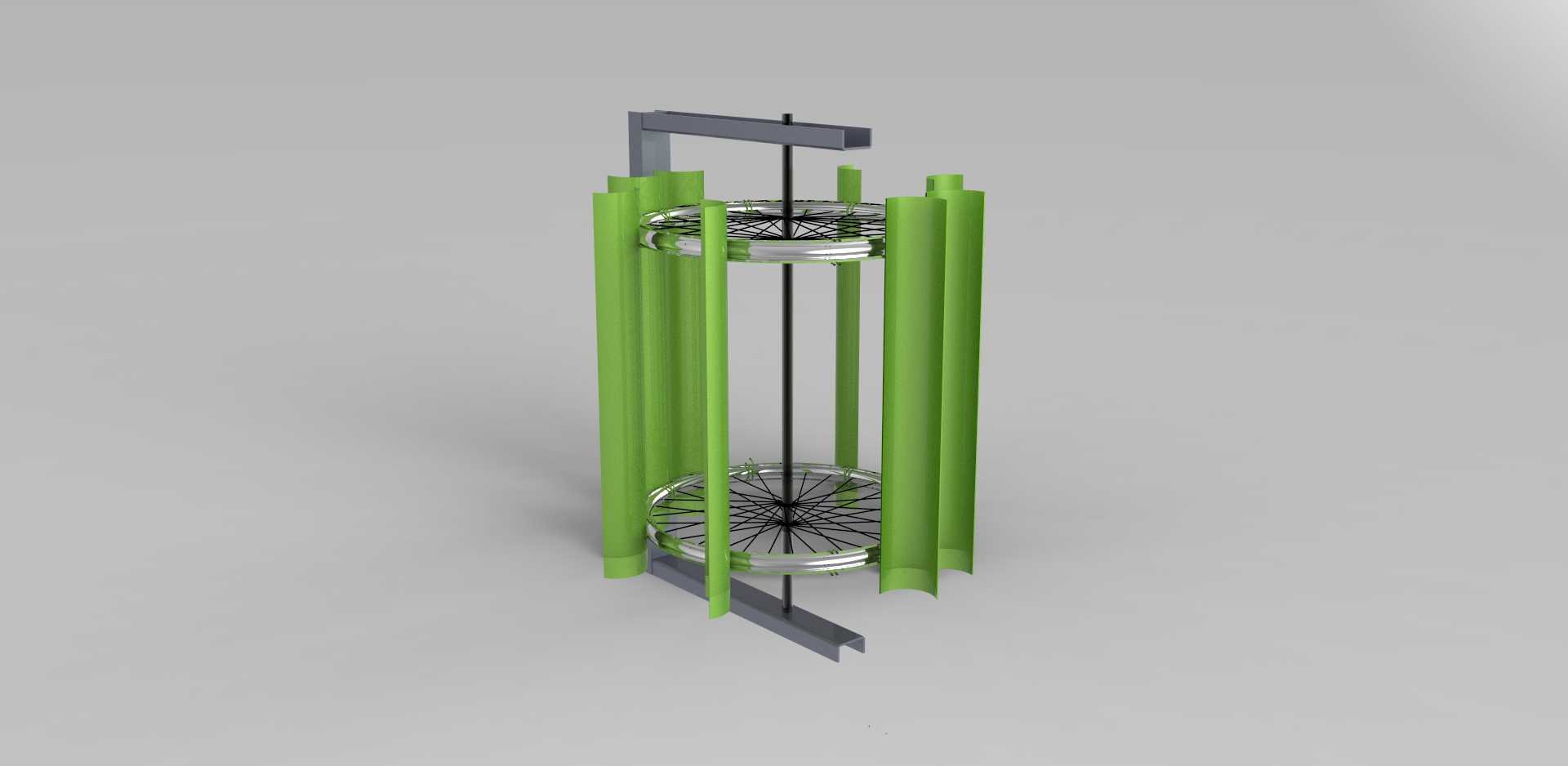

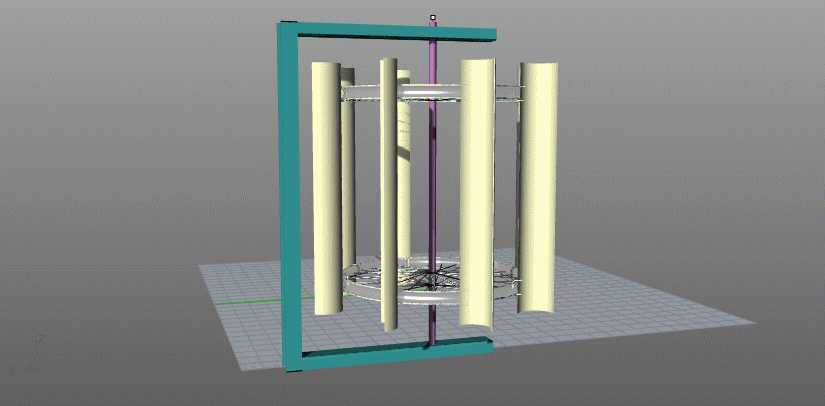

设计思路上，该装置充分挖掘废旧材料的复用价值，整体框架采用U型槽钢切割焊接成型，构成单侧开口的C型支撑结构，承担整体承重与部件定位作用，旋转支撑部分采用两个自行车轮作为回转支承，利用自行车轮自带的轴承结构实现低阻力旋转，大幅降低了自制过程中的加工难度与制作成本，叶片部分采用建筑工程剩余的PVC管材裁切制作，将PVC管沿轴向剖切为弧形叶片，沿回转圆周均匀排布，弧形曲面能够在来风时形成两侧压差推动叶轮旋转，材料易得且加工难度极低，无需复杂的曲面成型工艺即可获得符合气动要求的叶片形态，中心采用竖向杆件作为主轴，串联上下回转支承与叶片安装架，保证整体旋转的同轴度。

从安装边界来看，该装置整体为立式窄幅结构，C型框架的横向占用空间较小，安装时仅需固定框架底部的支撑面即可，无需大面积安装平台，可固定在庭院地面、屋顶平台、户外支架等多种点位，整体高度可根据安装场景的风况条件调整主轴长度适配，叶片旋转半径控制在框架内部，不会出现叶片外探引发的碰擦风险，安装时无需复杂的吊装设备，单人即可完成组装与固定作业，适配各类零散小型风能利用点位的安装需求，对于动手爱好者自制家用小型风电装置、中小学科创教学演示风能原理都有很高的参考价值，其材料复用的设计思路也为低成本分布式风能利用提供了可落地的实现路径。
