气动驱动3/4NPT黄铜球阀结构设计

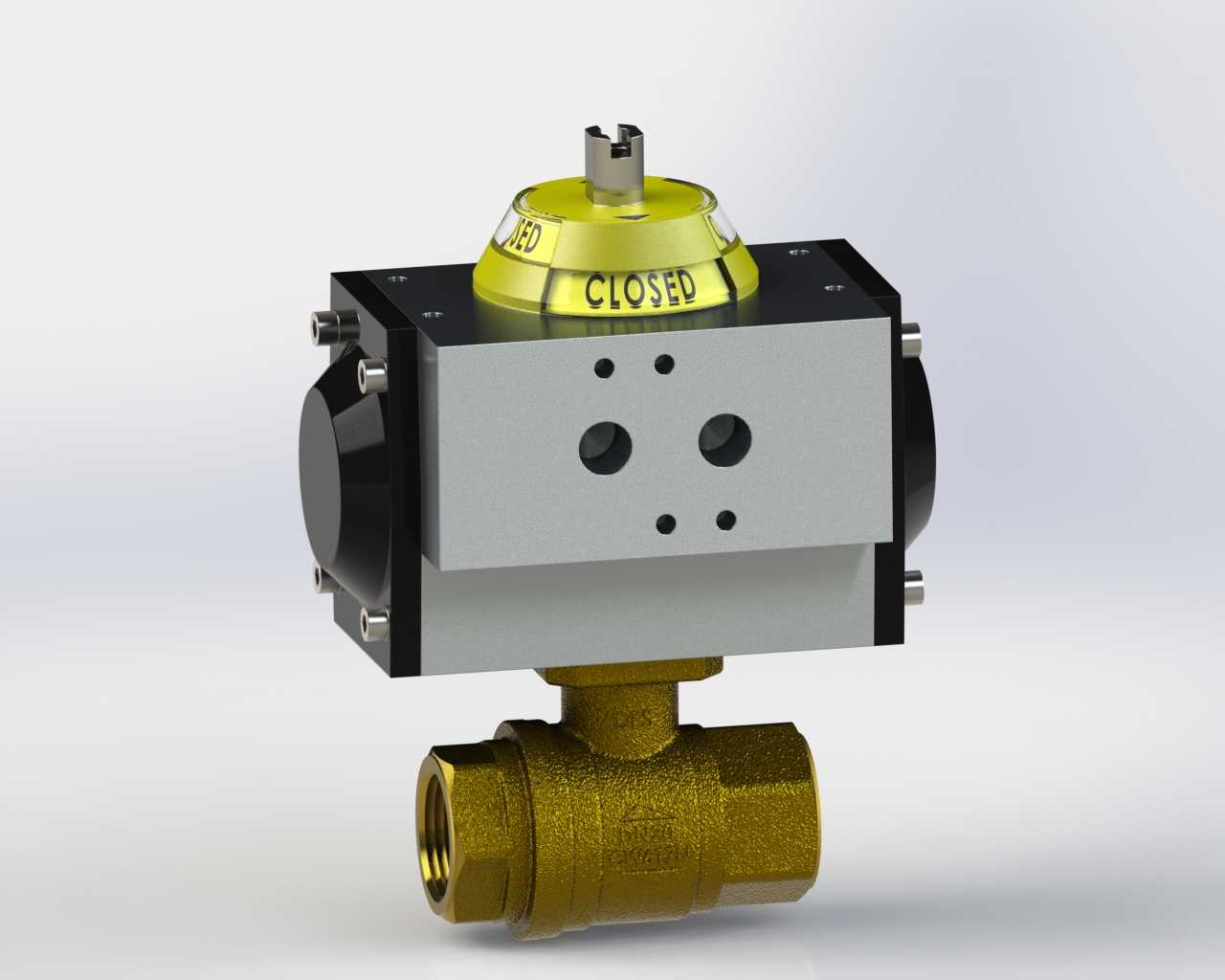

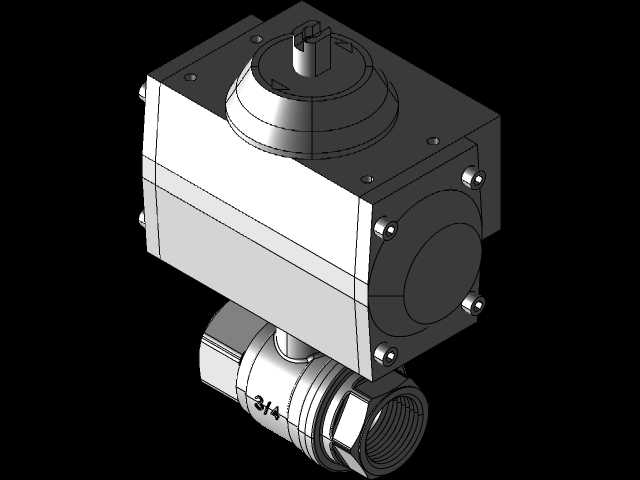

这款气动驱动球阀主要面向民用给排水、小型工业流体输送、暖通空调管路、低压气动控制系统等场景使用，可实现管路内流体通断的快速远程控制，适配水、低压气体、轻质油品等无强腐蚀性的流体介质，在楼宇自控、小型生产线流体回路、家装水路改造、小型气动设备配套等场景中都能发挥稳定的控制作用。产品下部为3/4NPT螺纹连接的黄铜阀体，采用锻造黄铜材质加工，内部球芯做了镜面抛光处理，密封件选用耐磨丁腈橡胶，在低压工况下可实现零泄漏密封，螺纹接口严格遵循NPT锥管螺纹标准，可直接与同规格的管路螺纹旋合连接，无需额外转换接头，安装时仅需在螺纹处缠绕适量密封带即可保证连接密封性，阀体通径为全通径设计，流体通过时的压损极小，不会出现明显的节流降压问题。上部配套的MT12规格铝制齿轮齿条式气动执行器，采用硬质氧化铝合金壳体，内部齿轮齿条做了硬化耐磨处理，双作用驱动结构可在0.3-0.8MPa的压缩空气驱动下，实现阀位90度快速回转切换，执行器顶部带有醒目的阀位指示盖，可直观显示当前阀门的开闭状态，黄色指示盖表面模压有CLOSED标识，方便现场巡检人员快速判断阀位。在设计过程中，首先根据3/4NPT接口的通流能力匹配了对应扭矩的执行器，保证在额定工作压力下执行器输出扭矩有1.5倍以上的安全余量，避免长期使用后因密封件摩擦阻力增大出现卡滞问题；其次在结构布局上，执行器与阀体的连接支架采用标准化安装尺寸，可兼容同规格的其他手动、电动执行器替换，后期维护时无需改动管路即可完成驱动部件更换；外形尺寸方面，整体结构紧凑，执行器宽度小于120mm，总高度控制在180mm以内，安装时预留的操作空间仅需比阀体最大轮廓大50mm即可，不会占用过多管路安装空间，侧面的气路接口采用标准G1/8螺纹，可直接配套常规气动接头连接气源管路。产品在结构设计时充分考虑了现场使用的便利性，执行器两端的端盖可调整安装方向，方便根据现场管路布局调整气源接口的朝向，避免出现管路干涉问题，阀体与执行器的连接部位设置了防松垫圈，长期在振动工况下使用也不会出现连接松动的问题，黄铜阀体的抗锈蚀能力可适应潮湿的安装环境，无需额外做表面防腐处理即可长期稳定工作。
