框架式工业冷水机组结构设计

这款框架式冷水机组主要面向工业生产场景中的恒温冷却需求，广泛应用于注塑成型、电子元器件制造、化工反应控温、激光加工设备冷却、食品加工速冻等多个工业领域，能够持续为生产环节提供温度稳定、流量充足的低温冷却水，保障生产设备运行在合理温度区间，避免因设备过热导致的加工精度下降、元器件寿命缩短、生产效率降低等问题。

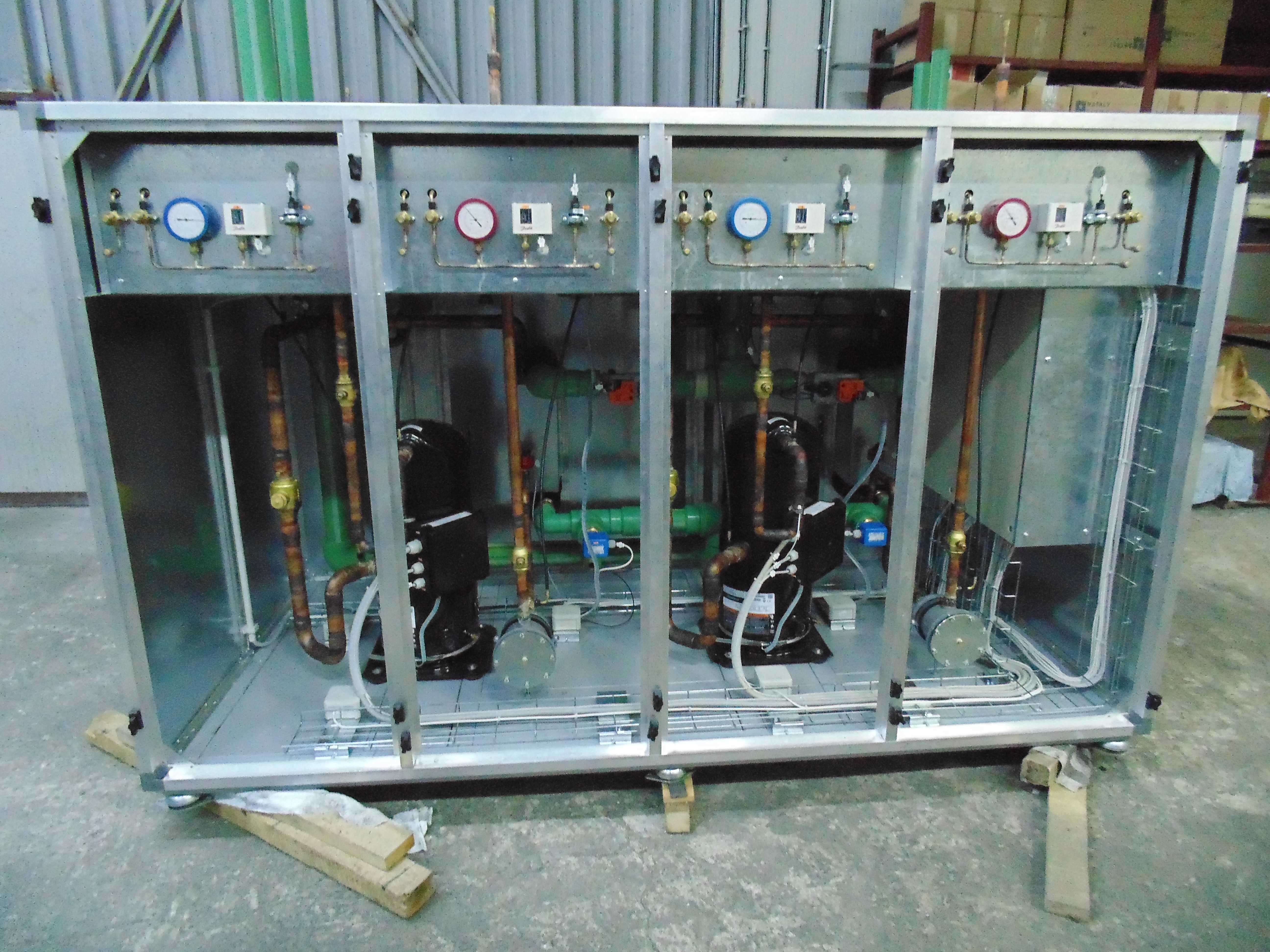

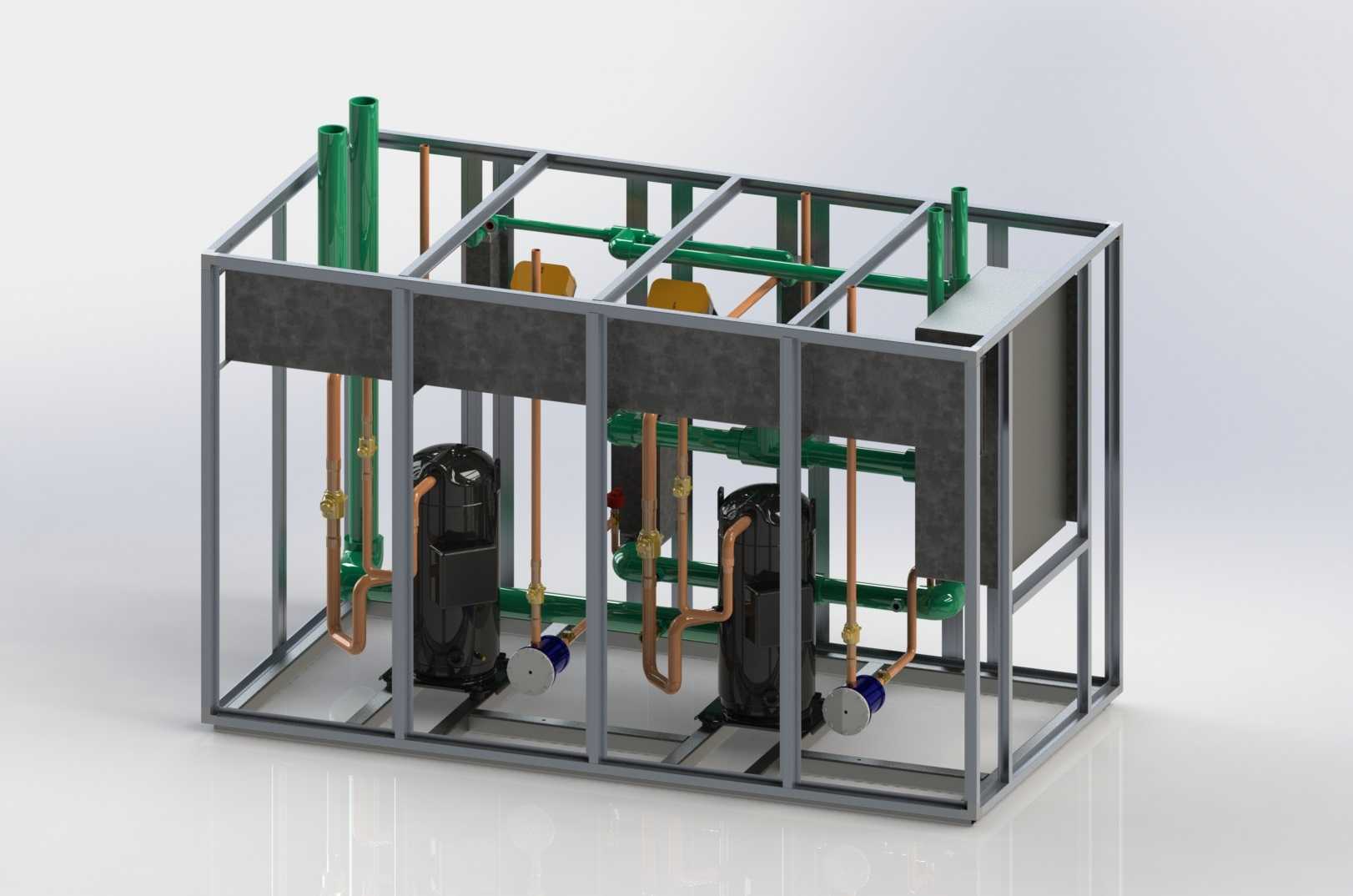

设备整体采用开放式方管焊接框架结构，这种设计思路首先是兼顾了结构强度与安装维护的便捷性，框架采用标准型钢裁切焊接成型，整体刚性充足，能够承受内部核心部件的运行重量，同时开放式的框架布局没有封闭外板遮挡，日常巡检时可以直接观察到内部管路、阀件、核心压缩部件的运行状态，后期更换易损件、检修管路时也无需大面积拆解外罩，大幅降低运维难度。设备内部核心压缩部件采用双机组布局，可根据实际冷量需求灵活切换单双机运行模式，在低负荷场景下仅启动单组机组降低能耗，高负荷场景下双机组同时运行保障冷量供给，适配不同生产工况的冷量波动需求。

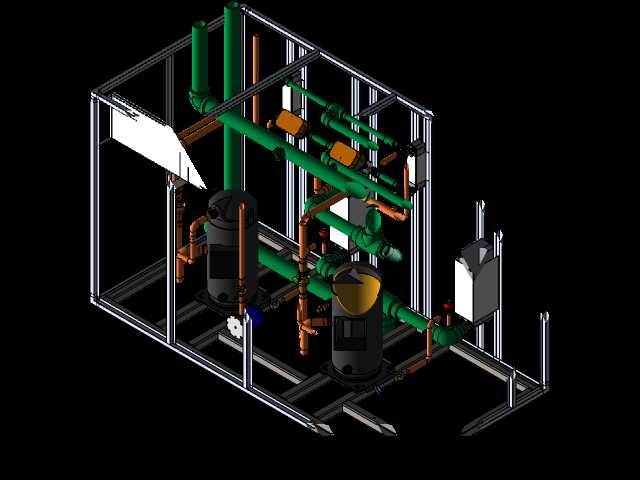

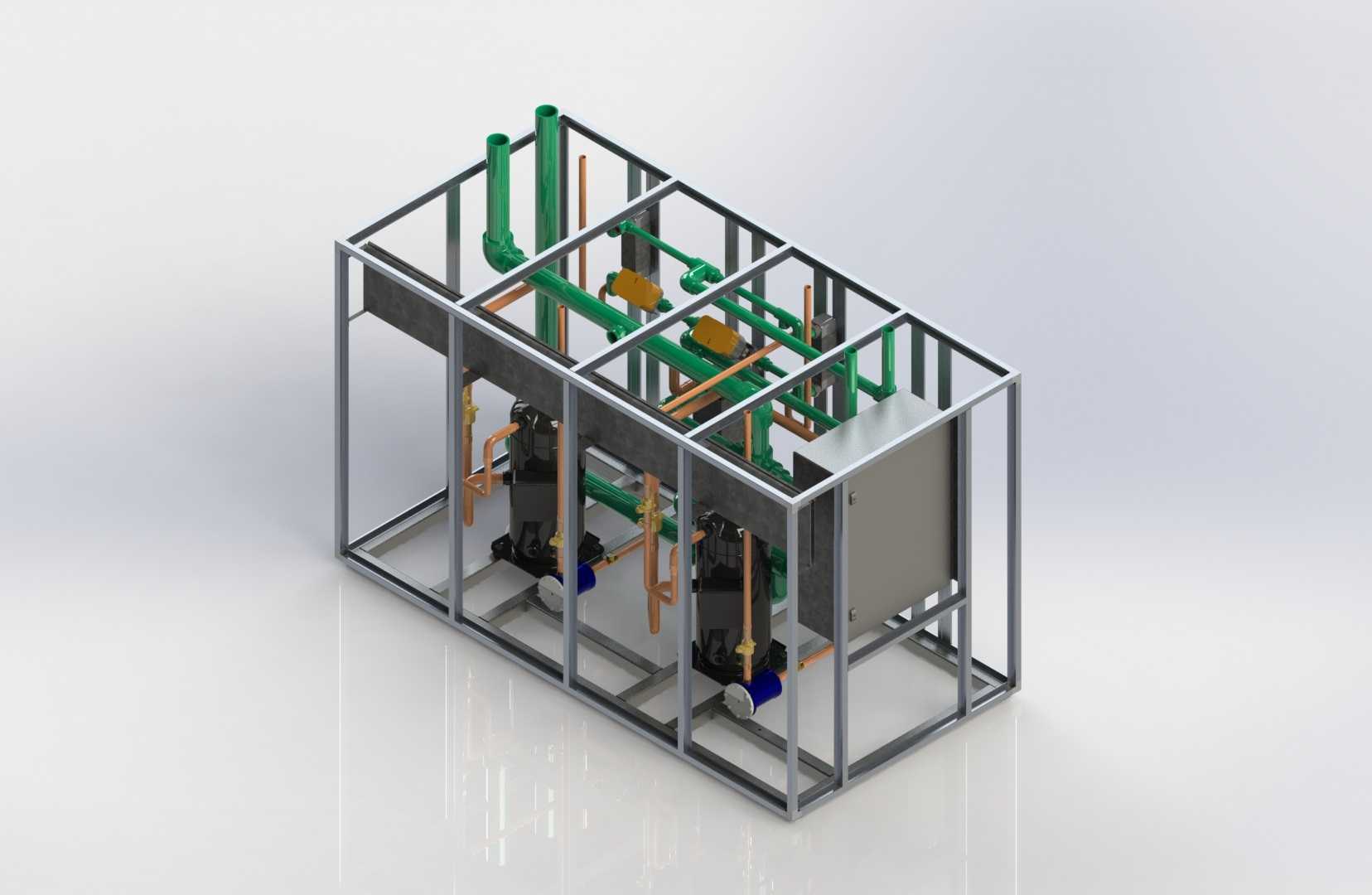

管路系统采用差异化材质设计，冷媒主通路采用大口径绿色管路排布，保障冷媒循环的通畅性，降低管路沿程阻力损失；冷却水路及辅助油路采用铜质管路布设，兼顾导热性能与抗腐蚀能力，所有管路沿框架型材走向排布，通过管卡固定在框架上，避免设备运行时管路振动产生的异响与磨损，管路连接处预留了检修操作空间，方便后期进行密封检测与部件更换。设备侧面预留了电控箱体安装位，将电控系统与流体管路区域做了物理分隔，避免管路凝露、渗漏影响电气元件运行安全。

在安装边界设计上，设备整体为长方体规整结构，底部框架预留了叉车搬运孔位与设备固定地脚，可直接安装在平整的工业厂房地面，无需额外搭建复杂安装基础；设备四周预留了不小于六十厘米的操作维护空间即可满足日常运维需求，顶部管路接口采用统一朝向设计，方便现场对接外部冷却水循环管路，减少现场管路改造的工作量。设备的管路阀件均布置在人员站立可操作的高度区间，无需登高即可完成阀门开闭、参数调整等日常操作，充分考虑了工业现场的实际使用便利性。
