黄铜内螺纹截止阀工业结构设计

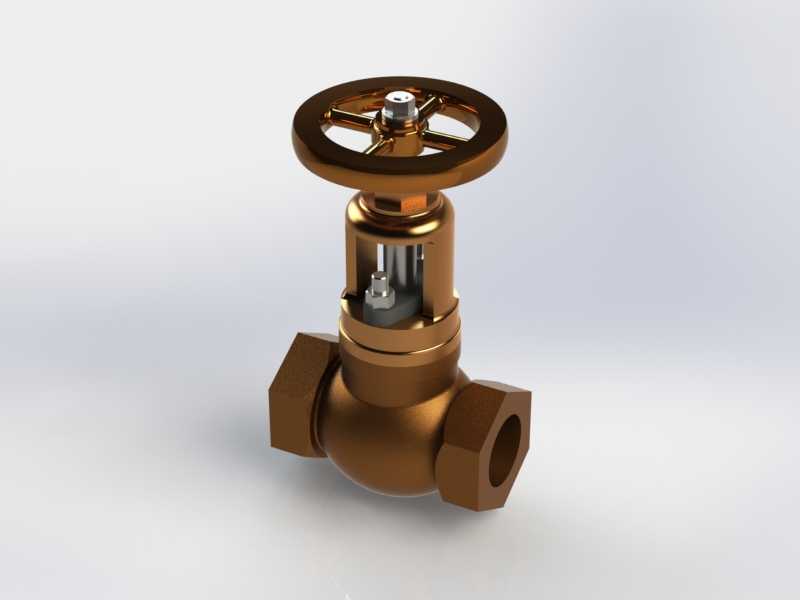

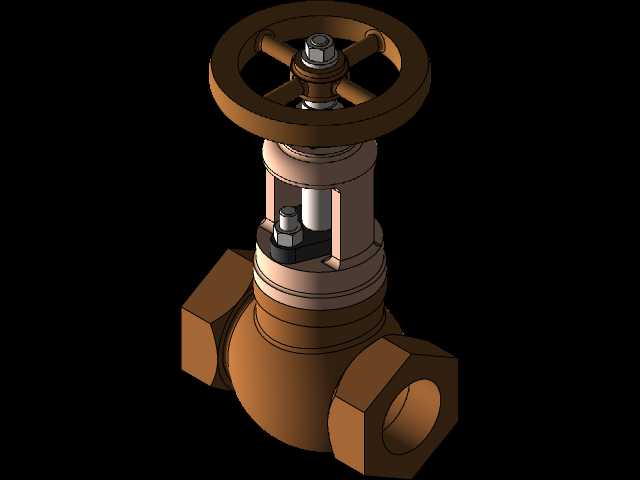

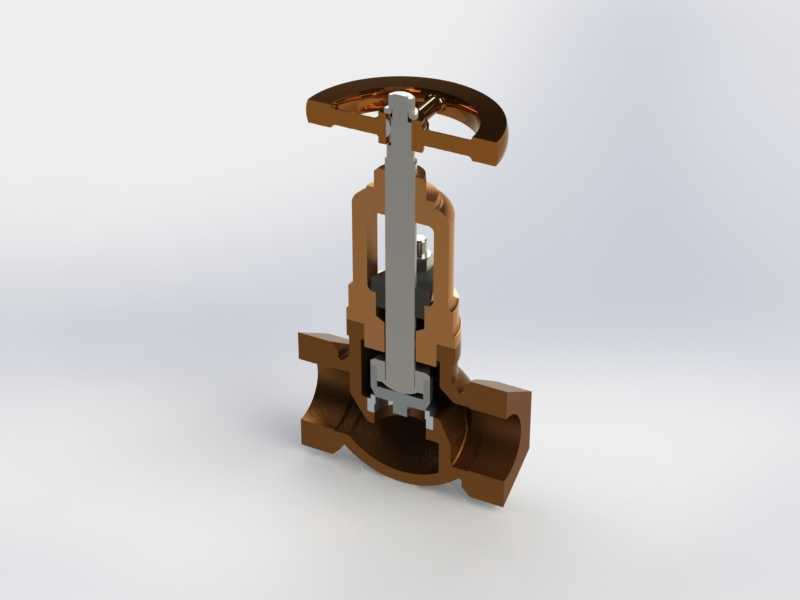

这款铜制内螺纹截止阀主要应用于民用给排水、暖通空调、小型工业流体输送管路系统中，作为管路通断控制的核心部件，承担着截断管路内介质流通、调节管路流量的核心作用，可适配水、低压蒸汽、无腐蚀性轻质油品等多种常见流体介质的输送管控需求，在楼宇管网、小型生产设备管路、家装供水系统中都有广泛的使用场景。从功能特性来看，该截止阀采用手轮驱动的升降式阀瓣结构，相比同通径的闸阀，它的密封性能更可靠，阀瓣与阀座的密封面贴合紧密，在完全关闭状态下可实现零渗漏，同时启闭过程中阀瓣行程短，操作力矩适中，日常运维时无需借助额外工具，仅通过手动旋转手轮即可完成启闭操作，适合需要频繁调节管路通断状态的使用场景。在设计思路上，整体采用黄铜作为主体材质，一方面利用黄铜优异的切削加工性能降低阀体成型与机加工的难度，另一方面黄铜本身具备良好的抗锈蚀能力与介质兼容性，可长期适配多数民用与常规工业管路的介质环境，避免长期使用后出现阀体锈蚀、密封面结垢卡涩的问题；结构上采用明杆设计，阀杆的升降行程可直观反馈阀门的当前开度，运维人员可直接通过阀杆露出的高度判断阀门启闭状态，无需额外加装开度指示装置；两端采用标准内螺纹连接接口，可直接与同规格的外螺纹管路配件旋合连接，安装时无需额外焊接或法兰对接工序，大幅降低现场安装的操作难度与施工成本。从外形尺寸与安装边界来看，该阀门整体结构紧凑，手轮直径与阀体高度的比例经过优化，既保证操作手轮时有足够的力臂降低操作力度，又不会占用过多的管路安装空间，阀体两侧的内螺纹接口保持同轴度设计，安装后可与管路保持平直对接，不会产生额外的管路应力；阀体下部的流道采用直通式结构设计，介质流道经过平滑过渡处理，可大幅降低介质通过阀门时的流阻损失，减少管路系统的输送能耗，同时流道内无多余的凸起与死角，可避免介质内的杂质在阀腔内沉积卡涩阀瓣，提升阀门长期运行的可靠性。阀杆部位设置了密封填料结构，可通过填料压盖调节密封预紧力，在长期使用出现填料磨损渗漏时，无需拆解整个阀门即可完成密封件的调整与更换，大幅降低后期运维的成本与操作难度。
