角式法兰连接蒸汽截止阀结构设计

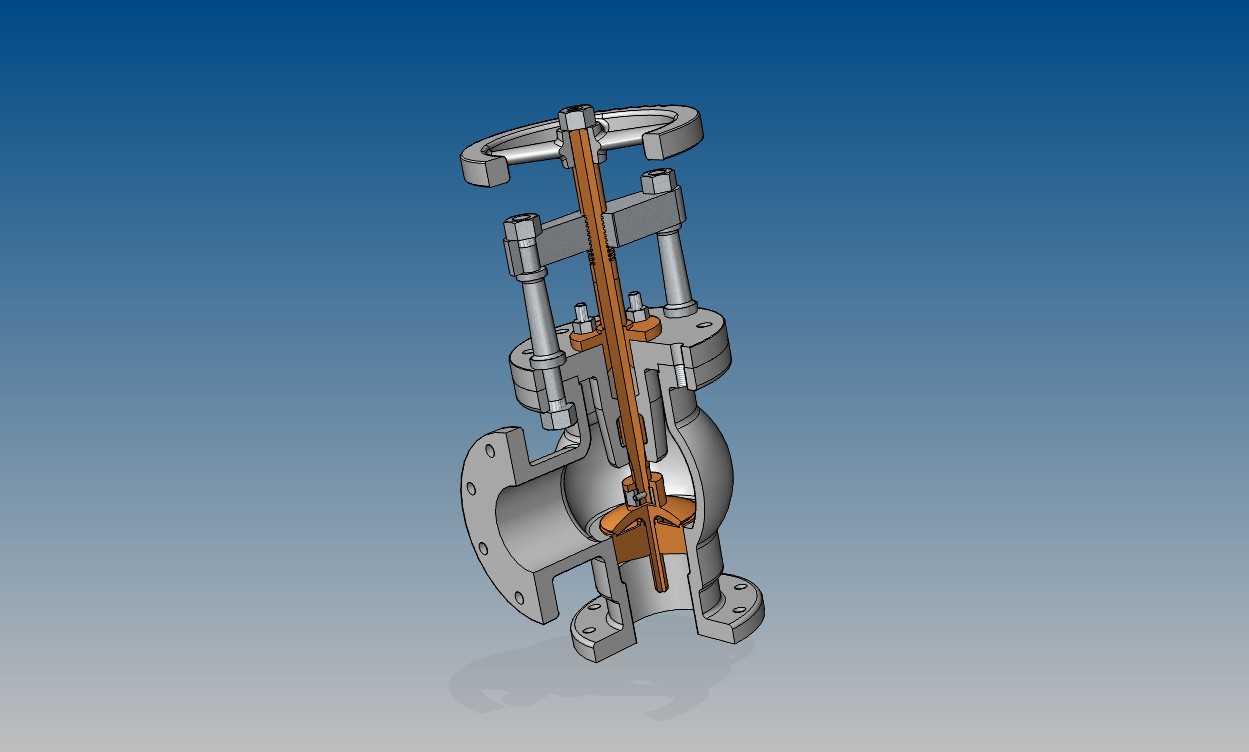

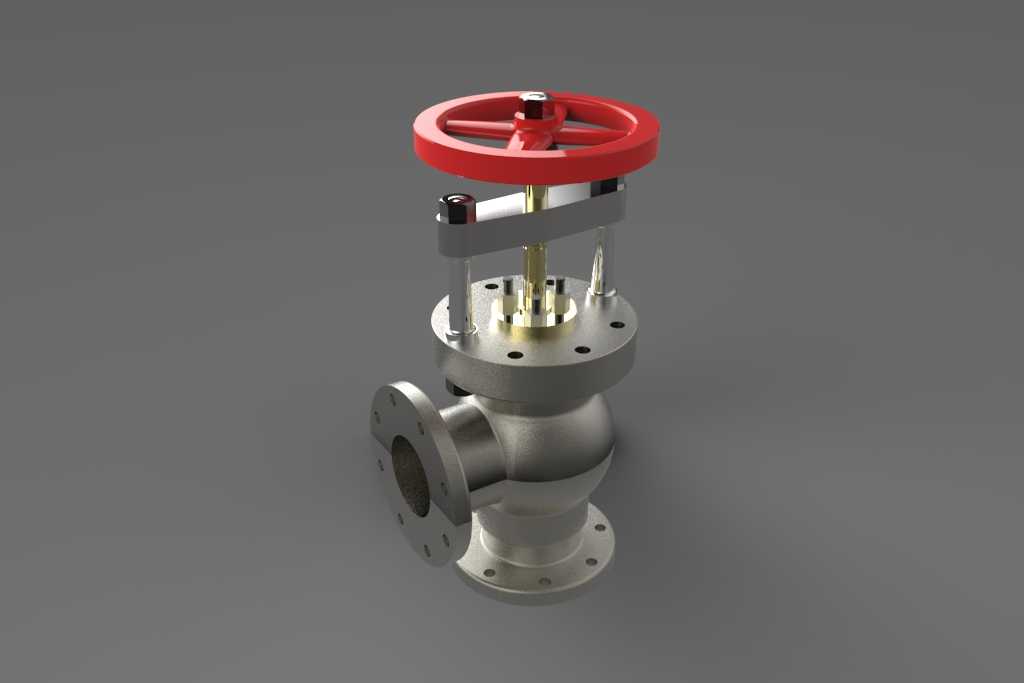

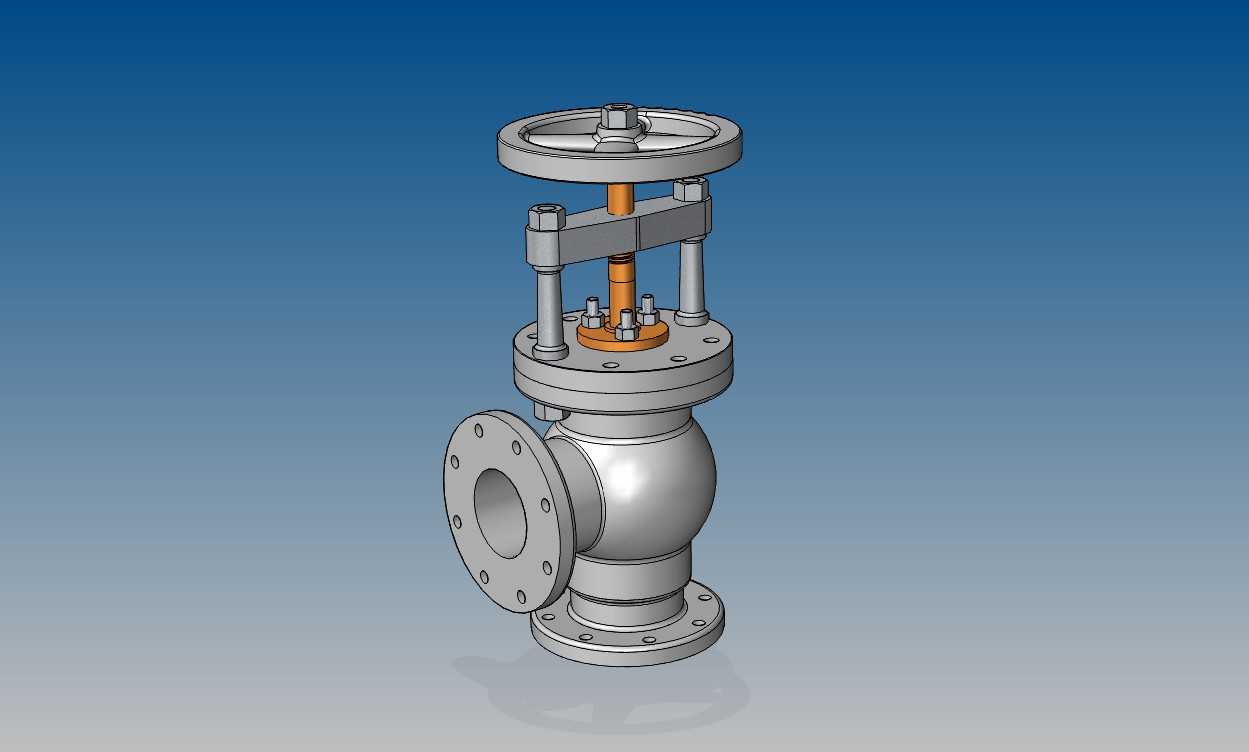

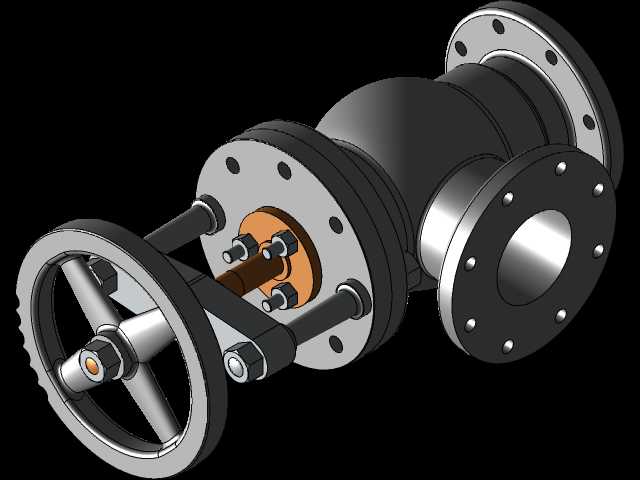

这款角式结构的蒸汽截止阀，主要应用于工业蒸汽输送管网、热力换热系统、蒸汽动力设备的管路段中，承担蒸汽介质的通断控制与流量调节功能，可在高温高压的蒸汽工况下稳定工作，适配饱和蒸汽、过热蒸汽等常见工业蒸汽介质的输送管控需求，能够有效截断管路通路，避免蒸汽介质的非预期泄漏，同时可配合阀杆行程实现开度调节，匹配不同工况下的蒸汽流量供给要求。从实际应用场景来看，这类角式截止阀常安装在管路需要转向的节点位置，无需额外配置弯头管件即可完成管路90度转向的连接需求，能够减少管路的连接密封点，降低蒸汽管路的泄漏风险，尤其适合空间紧凑、管路布局需要转角的热力站房、生产车间蒸汽管线、化工反应装置蒸汽供给段等场景。产品的功能特性上，采用手轮驱动的明杆结构设计，阀杆的升降行程可直观反馈阀门的当前开度，便于现场操作人员快速判断阀门通断状态；阀瓣与阀座的密封面采用适配高温蒸汽工况的密封结构，在关闭状态下可实现可靠密封，避免蒸汽内漏；阀杆部位设置多级密封填料结构，可有效阻止高压蒸汽沿阀杆间隙向外泄漏，保障现场运行的安全性。设计思路上，整体采用角式流道结构，介质从侧方法兰进入后经90度转向从下方法兰流出，流道过渡平滑，可减少蒸汽介质在阀腔内的阻力损失，降低蒸汽流动过程中的湍流与噪音；支架部位采用双立柱支撑结构，为阀杆的升降动作提供稳定的导向支撑，避免阀杆动作过程中出现偏摆，保障阀瓣与阀座的对中精度，延长密封面的使用寿命；顶部手轮采用轮辐式结构，操作力矩分配合理，操作人员无需借助额外加力杆即可完成阀门的启闭操作。外形尺寸与安装边界方面，阀体的两个连接端均采用标准法兰连接结构，法兰端面的螺栓孔位置、孔径与密封面尺寸均匹配对应公称通径的管路法兰标准，安装时可直接与同规格的管路法兰对接，无需额外加工转接件；阀体整体的外轮廓尺寸充分考虑现场安装的操作空间需求，手轮的安装高度与直径尺寸预留了足够的操作空间，侧面法兰与底部法兰的中心距经过优化，既保证流道的通流面积满足流量要求，又尽可能压缩阀门的整体安装尺寸，适配狭小空间内的管路安装需求；阀体下部的法兰底座可在安装时提供稳定的支撑，避免阀门长期运行过程中因管路应力出现连接错位问题。
