多规格手轮式明杆法兰闸阀结构设计

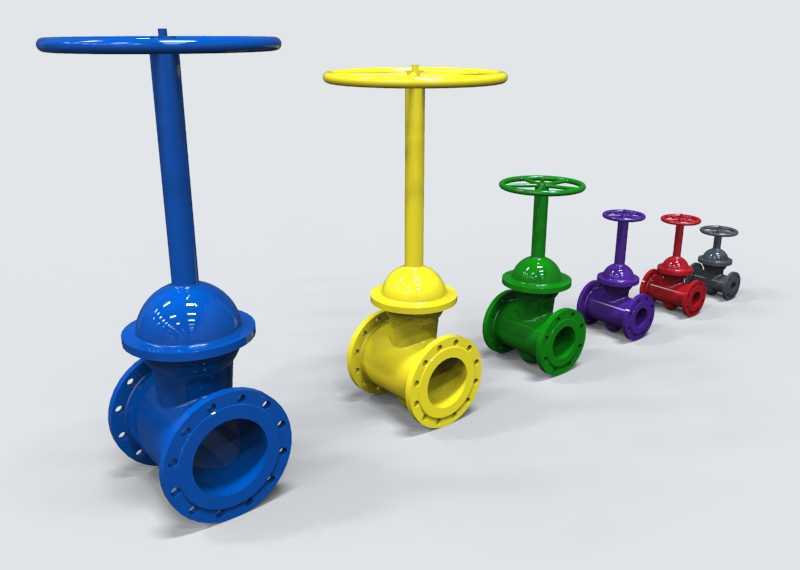

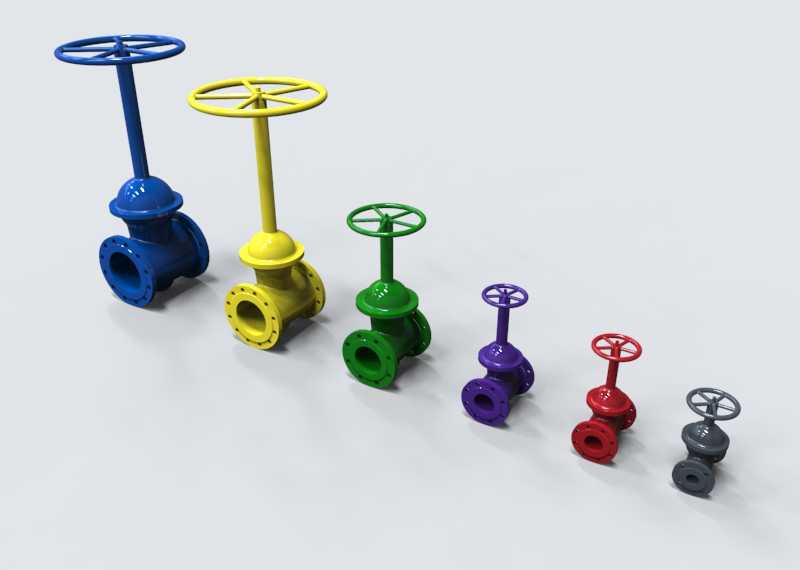

这类手轮驱动的明杆法兰闸阀，是工业流体输送管路系统中应用极为广泛的截断类部件，主要承担管路内介质通断控制的功能，无法用于调节管路流量与压力，仅能在全开或全关工况下长期运行，适配清水、油品、低压蒸汽、弱腐蚀性化工介质等多种流体的输送场景，常见于市政供排水管网、暖通空调循环系统、石化生产装置、冶金工艺管路、消防供水系统等领域，不同公称通径的产品可匹配不同管径的管路布设需求，从入户支管到厂区主干管路都能找到对应适配的规格。从功能特性来看，该系列闸阀采用明杆结构设计，阀杆的升降行程可直观反馈阀门的启闭状态，现场运维人员无需额外加装开度指示装置，就能快速判断阀门当前的工作位置，有效避免误操作风险；法兰连接的结构形式让阀门与管路的对接安装更为便捷，密封面配合法兰垫片可实现可靠的静密封，大幅降低介质泄漏概率；顶部的圆形手轮采用辐条式结构，操作时受力均匀，即便在无专用工具的现场，运维人员也可通过手轮施加足够扭矩完成启闭动作，手轮与阀杆的连接部位做了防松处理，长期频繁操作也不会出现松脱移位问题。在设计思路上，该系列闸阀采用模块化的尺寸衍生逻辑，以统一的结构原理为基础，按照公称通径的梯度变化等比例缩放各部件尺寸，从最小通径到最大通径的产品均保持一致的操作逻辑与安装结构，既降低了生产制造的模具成本，也让现场运维的备件通用性大幅提升，不同规格的阀门可共用密封填料、紧固件等易损备件；阀体采用流线型的流道设计，介质流经阀体时的阻力系数极低，全开状态下流道完全贯通，不会出现介质滞留、压降过大的问题，可有效降低管路输送的能耗损失；阀瓣与阀座的密封面采用平行式闸板结构，关闭时依靠阀杆的下压力让密封面紧密贴合，密封性能稳定，不易被介质中的杂质划伤密封面。从安装边界来看，不同规格的闸阀对应不同的法兰安装孔距、阀体结构长度与手轮操作高度，安装前需根据管路的布设空间预留足够的操作余量，尤其是手轮上方需预留不小于阀杆最大升程的竖向空间，避免阀门全开时阀杆顶触上方障碍物影响正常启闭；法兰对接时需保证两侧管路的同轴度，避免强行对接导致阀体产生附加应力，长期运行出现开裂泄漏问题；手轮的操作高度适配常规人体站立操作的区间，无需额外搭设操作平台即可完成日常启闭操作，大幅降低现场运维的操作难度。
