涡轮增压用涡轮壳体三维结构设计

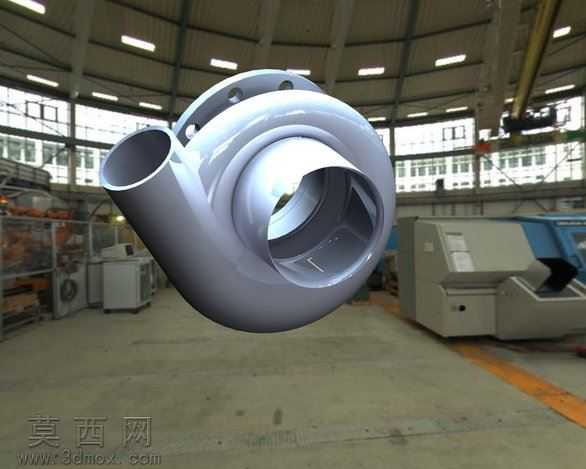

本作品为涡轮增压设备配套的涡轮壳体三维建模成果，建模阶段依托参数化设计逻辑搭建整体结构，首先以涡轮工作时的流体走向为核心依据，绘制蜗壳流道的中心螺旋轨迹线，通过多截面放样命令生成流畅的变径流道腔体，确保流道截面从进气端到出气端的过渡曲率符合流体动力学要求，避免气流在腔体内产生不必要的紊流损耗。针对壳体的安装定位结构，建模时严格匹配配套涡轮组件的装配尺寸，在壳体侧方设计带均匀分布螺栓孔的连接法兰，法兰端面预留密封槽结构，可适配标准密封垫片实现装配后的气密性要求；进气接口采用圆管直伸结构，管口边缘做倒圆角钝化处理，既消除加工应力集中隐患，也能减少进气端的气流阻力。材质渲染阶段，为还原金属壳体的真实质感，赋予模型铸钢基础材质，调整材质的反射粗糙度参数模拟机加工后的金属亚光效果，对法兰端面、流道内壁等精加工区域单独设置更高的反光度参数，区分不同加工面的质感差异；同时在壳体表面添加细微的铸造纹理贴图，还原工业铸件的真实表面特征，避免模型呈现过于理想化的塑料质感。结构设计上充分考虑部件的实际使用需求，壳体壁厚采用均匀渐变设计，在流道高压区域适当增加壁厚提升结构强度，在非承压区域控制壁厚降低整体部件重量；壳体外部设置的加强筋沿蜗壳螺旋走向分布，在不额外增加过多重量的前提下提升壳体整体刚性，避免工作过程中受高压气流冲击产生形变。建模过程中对所有装配配合面做了公差预留设计，法兰螺栓孔采用位置度约束确保与对接部件的孔位完全匹配，流道内壁与涡轮叶轮的配合间隙控制在合理范围，既保证叶轮转动无干涉，也能减少间隙漏气带来的增压效率损失。整体模型完成后通过干涉检查工具验证，确认各结构之间无装配冲突，所有圆角过渡、壁厚均匀性均符合铸造加工的工艺要求，可直接用于后续的工程图导出、铸造工艺模拟以及装配仿真验证环节。
